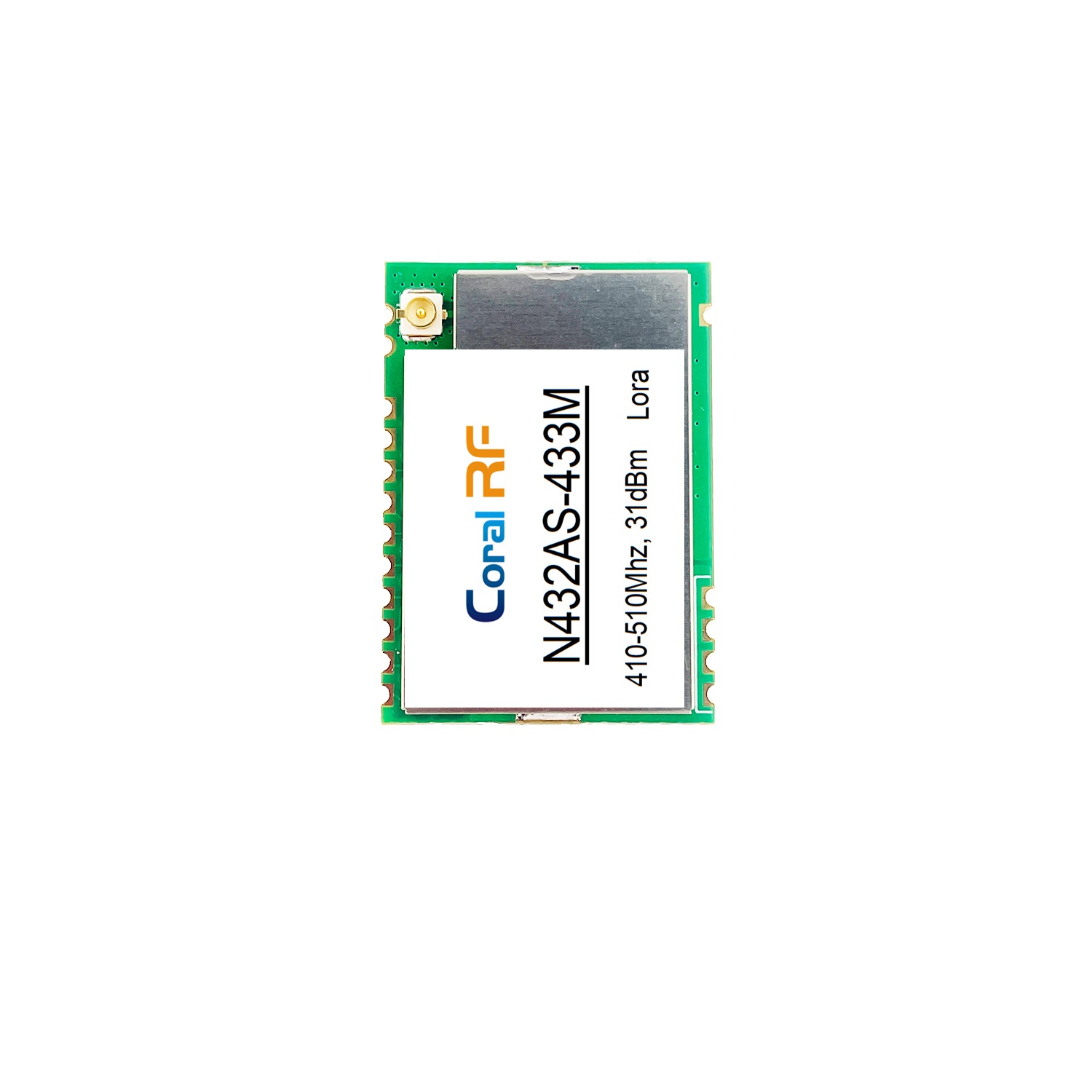

N432AS-pan3029高功率LoRa无线模块
1. 产品概述
N432AS 是一款基于国产 pan3029 射频芯片 的高功率 LoRa 无线通信模块，发射功率高达 30dBm（约1000mW）。模块采用高精度有源晶振，支持 169MHz、433MHz、868MHz 和 915MHz 等多个 ISM 频段，4层板设计保证了出色的阻抗匹配和抗干扰性，适用于远距离、高可靠性的物联网应用。如需了解其他频段方案，可参考 CC13xx模块、 Sub-1G 多频段模块。
2. 主要特性
核心芯片：国产 pan3029，实现自主可控的 LoRa通信方案。
高发射功率：最大 +30dBm（1Watt），实测空旷通信距离达 5000米。
多频段支持：169M/433M/868M/915MHz 可选，覆盖全球主流 ISM 频段。
超低功耗：接收电流仅 10mA，休眠电流低至 0.5μA，适合电池供电的物联网节点。
高灵敏度：-120dBm @ LoRa SF=12，确保弱信号可靠接收。
工业级宽温：-40℃ 至 +85℃ 工作范围，适应严苛环境。
对于需要更高功率的应用，可参考 N427AS 2W 超远距离模块。
3. 射频规格
3.1 工作频段
| 型号 | 频率范围 | 适用地区 |
|---|---|---|
| N432AS-169M | 160-175MHz | 中国电力频段（智能电网） |
| N432AS-433M | 410-510MHz | 全球 ISM 频段（工业控制） |
| N432AS-868M | 860-880MHz | 欧洲 ISM 频段（智慧城市） |
| N432AS-915M | 910-930MHz | 北美/澳洲 ISM 频段（资产追踪） |
3.2 射频性能
发射功率：+30dBm（软件可调），满足远距离通信需求。
接收灵敏度：-120dBm @ LoRa SF=12，优异灵敏度提升链路预算。
空中速率：0.3-37.5kbps（LoRa 调制），兼顾距离与数据量。
频率误差：±1kHz（全温度范围），采用高精度温补晶振TCXO保证稳定性。
实测通信距离：晴朗空旷环境 1.2kbps 下达 5000米（3dBi 天线，高度 2.5 米），实际距离受环境影响。
4. 电气参数
4.1 电源特性
H2：N432AS 电源要求：5V PA 供电与 3.3V 核心供电详解
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| PA 工作电压 | 4.5 | 5.0 | 5.5 | V | 功率放大器电源，需提供 1A 峰值电流 |
| 核心工作电压 | 3.0 | 3.3 | 3.6 | V | 模块核心供电 |
| 发射电流 | - | 800 | - | mA | @ +30dBm 输出 |
| 接收电流 | - | 10 | - | mA | |
| 休眠电流 | - | 0.5 | - | μA | 软件编程控制 |
| 工作温度 | -40 | - | +85 | ℃ | 工业级 |
4.2 功耗模式
发射模式：800mA @ +30dBm（5V 供电），瞬时高功耗换长远距离。
接收模式：18mA（3.3V 供电），持续监听功耗优化。
休眠模式：0.5μA（3.3V 供电），极低功耗延长电池寿命。
这种功耗特性使其成为 电池供电物联网节点 的理想选择，更多低功耗设计技巧可参考 物联网低功耗方案。
5. 硬件接口
5.1 物理特性
尺寸：30.0mm × 21.0mm × 3.0mm，紧凑型 SMD 封装。
天线接口：兼容 IPEX 连接器 和 邮票孔，灵活适配不同天线。
PCB 工艺：4 层板设计，优化阻抗匹配和抗干扰性能。
如需配套天线，可查看 天线选型指南。
5.2 引脚定义
| 引脚 | 名称 | 类型 | 描述 |
|---|---|---|---|
| 1 | GND | 电源 | 接地 |
| 2 | 5V | 电源 | PA 电源输入（5V） |
| 3 | 3V3 | 电源 | 模块核心电源（3.3V） |
| 4 | SCK | 输入 | SPI 时钟 |
| 5 | MOSI | 输入 | SPI 数据输入 |
| 6 | MISO | 输出 | SPI 数据输出 |
| 7 | NSS | 输入 | SPI 片选 |
| 8 | RESET | 输入 | 模块复位 |
| 9 | BUSY | 输出 | 忙状态指示 |
| 10 | DIO1 | 输出 | 中断信号 1 |
| 11 | ANT | RF | 天线接口（IPEX/邮票孔） |
| 12 | GND | 电源 | 接地 |
6. 性能测试数据
6.1 通信距离测试
| 环境条件 | 天线增益 | 波特率 | 实测距离 |
|---|---|---|---|
| 晴朗空旷 | 3dBi | 1.2kbps | 5000 米 |
| 郊区农村 | 3dBi | 2.4kbps | 3000 米 |
| 城市环境 | 5dBi | 0.3kbps | 2000 米 |
| 山区环境 | 3dBi | 0.3kbps | 6000 米（视距） |
6.2 抗干扰性能
邻道抑制比：>45dB，有效抑制邻近信道干扰。
选择性：>50dB，提升同频干扰抑制能力。
阻塞特性：>90dB，强干扰环境下仍能正常工作。
这使得 N432AS 适用于 工业控制、油田监测 等复杂电磁环境，更多抗干扰设计请参考 EMC 设计指南。
7. 开发支持
7.1 软件资源
驱动库：提供 pan3029 底层驱动，简化开发。
示例代码：LoRa 点对点通信、CAD 模式等示例。
协议栈：LoRaWAN 协议栈可定制，加速接入物联网平台。
欢迎下载 N432AS 软件开发包。
7.2 开发环境
支持主流 MCU 平台，提供 C 语言驱动，可运行于 FreeRTOS 或裸机。典型搭配为 STM32L 系列，实现超低功耗物联网节点。如需选型建议，参考 MCU 选型指南。
8. 订货信息
8.1 标准型号
| 订货型号 | 频段 | 芯片 | 功率 | 包装 |
|---|---|---|---|---|
| N432AS-169M | 169MHz | pan3029 | +30dBm | 卷带包装 |
| N432AS-433M | 433MHz | pan3029 | +30dBm | 卷带包装 |
| N432AS-868M | 868MHz | pan3029 | +30dBm | 卷带包装 |
| N432AS-915M | 915MHz | pan3029 | +30dBm | 卷带包装 |
8.2 可选配置
天线选项：IPEX 连接器 或 邮票孔（默认发货为邮票孔）。
屏蔽罩：可定制带屏蔽罩版本，增强抗干扰。
认证：CE、FCC、RoHS 认证可选，助力产品出口。
如需定制，请提交 定制需求表。
9. 认证与合规
模块设计满足欧洲 EN 300 220、美国 FCC Part 15 等射频法规，并符合 RoHS 环保要求。批量采购可提供相关认证报告。了解更多认证流程，参考 物联网产品认证指南。
10. 应用领域
远距离物联网：智能电网、远程监控、油田数据采集。
环境监测：气象站、水文监测、空气质量传感。
工业控制：矿山通信、工厂自动化、设备远程运维。
农业物联网：大型农场灌溉控制、土壤墒情监测。
智慧城市：远程路灯控制、智能停车、垃圾箱满溢监测。
资产追踪：集装箱追踪、车辆定位、冷链物流。
11. 注意事项
天线匹配：必须使用能承受 1W 功率的天线，且阻抗匹配良好。
电源要求：5V 电源需提供至少 1A 峰值电流，建议使用低纹波 LDO 或 DC-DC。
散热设计：模块发热较大，PCB 需预留散热铜箔或增加散热孔。
焊接工艺：推荐回流焊，温度曲线请参考数据手册。
详细布局建议请下载 N432AS 硬件设计指南。
12. 技术支持
技术文档：数据手册、硬件设计指南、应用笔记。
示例代码：基础通信、低功耗例程。
在线支持：技术支持论坛、微信技术群实时答疑。
定制服务：提供软硬件定制开发。
获取帮助请访问 技术支持中心。
13. 相关文档
《N432AS 硬件设计指南》
《pan3029 驱动使用手册》
《高功率 LoRa 模块布局布线建议》
《天线选型及匹配指南》
点击下载所有 N432AS 技术文档。
