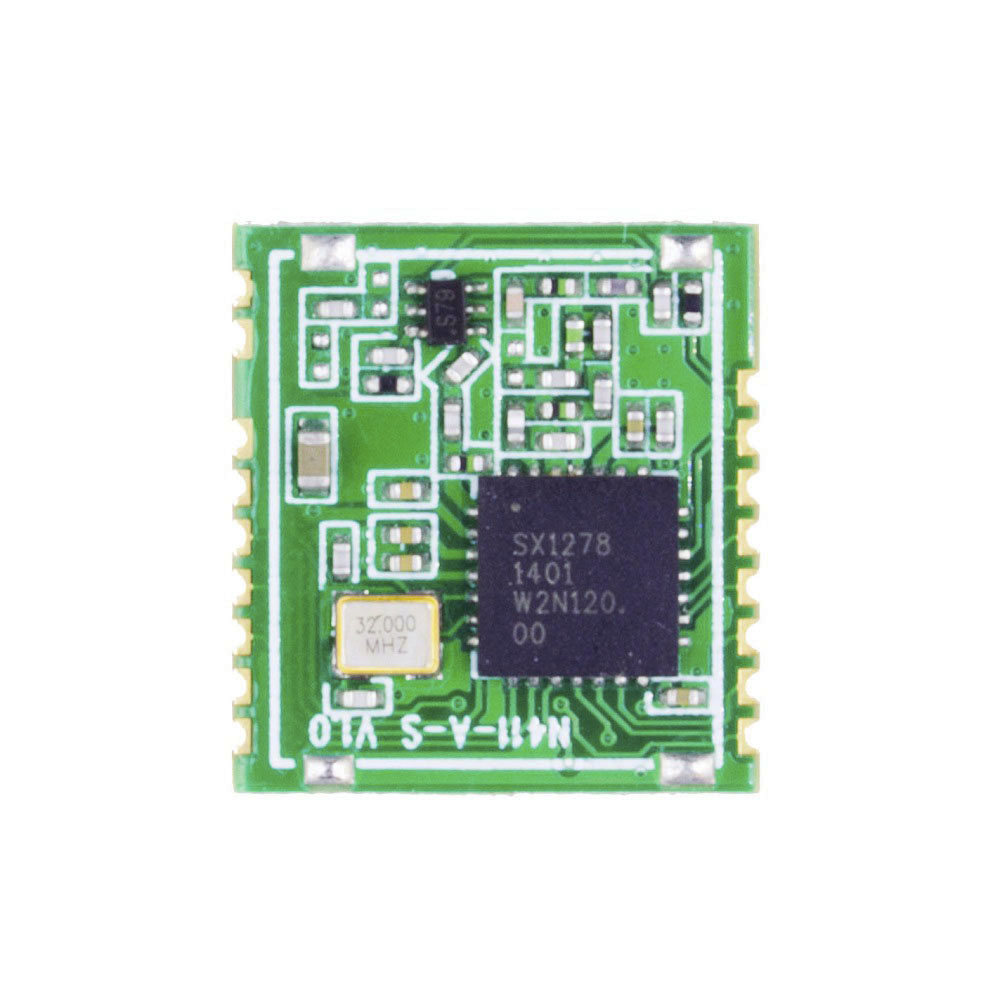

N411AS LoRa无线模块集成了Semtech SX1278芯片，发射功率约为100mW（20dBm）。N401CS LoRa模块使用高精度无源晶振，频率精度极高。N411AS 模块用于169M/433MHz频段，其频率范围为：160M - 175MHz，410 - 510MHz。
N411AS模块具有低成本、低功耗、小体积、窄带等特点。模块采用2层板设计，拥有出色的阻抗匹配和抗干扰性。该模块主要针对窄带物联网、LORA、科研、医疗以及中远距离无线通信设备等。模块采用SPI接口，方便使用。
N411AS（SX1278）适用于国内外免费频段。
| 射频接口 | 参数值 | 备注 |
| 工作频段 | 169M/433MHz | 支持ISM频段 |
| 发射功率 | +20dBm | 最大功率约100mW |
| 接收灵敏度 | -120dBm | - |
| 空中速率 | 0.3-37.5kbps | 软件编程控制 |
| 频率偏差 | +/-10 kHz | |
| 实测距离 | 1500米 | 晴朗空旷环境，天线增益3dBi，天线离地高度2.5米，空中速率1.2kbps。 |
| 硬件参数 | 参数值 | 备注 |

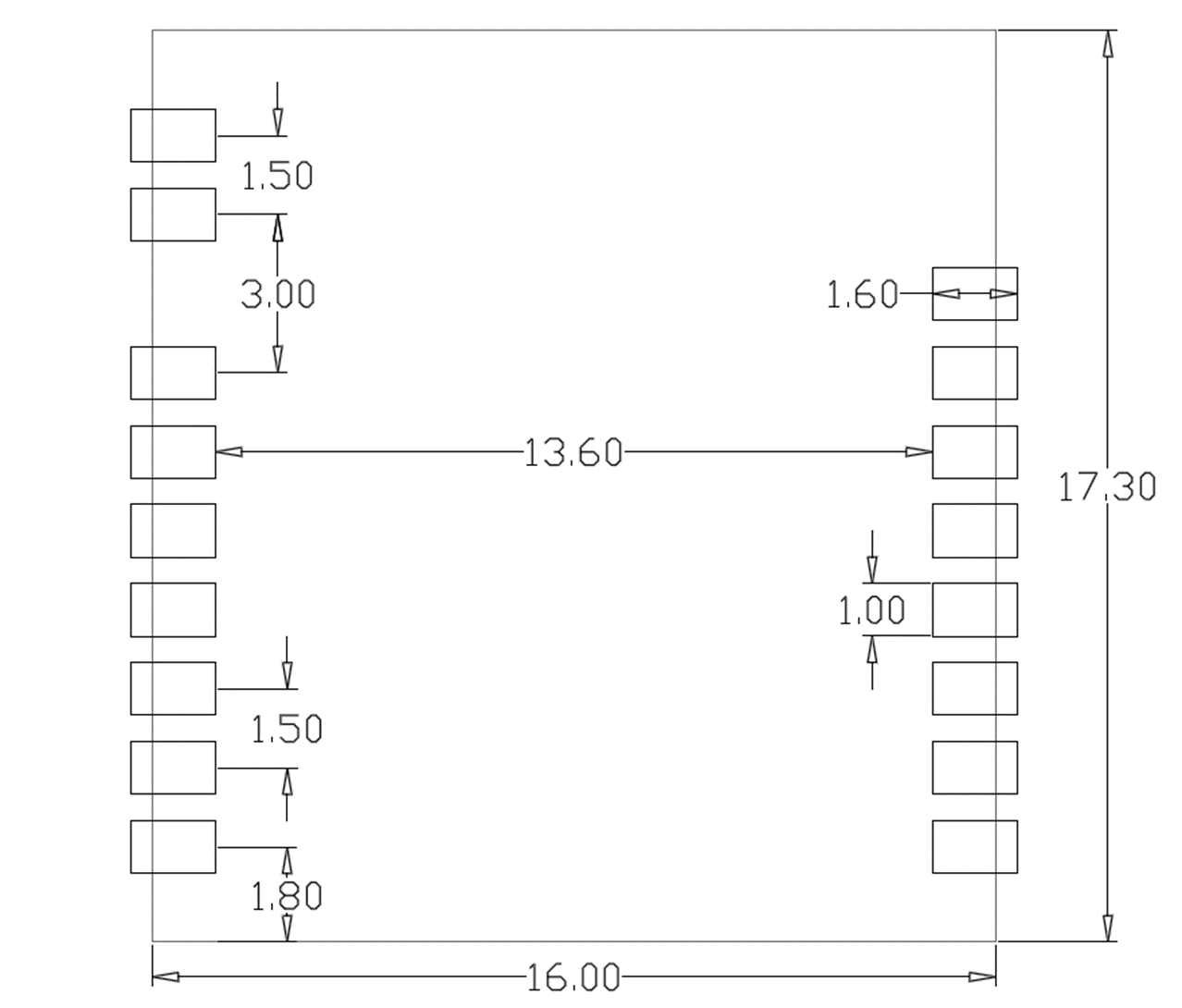

| 模块尺寸 | 16 x 15 x 3mm | - |
| 天线接口 | 邮票孔 | - |
| 模块通信接口 | SPI | - |
| 模块封装 | 贴片 | - |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 工作电压 | 1.8 | 3.3 | 3.6 | V | |
| 发射电流 | 120 | mA | 瞬时功耗 | ||
| 接收电流 | 18 | mA | - | ||
| 休眠电流 | 0.5 | uA | 软件编程控制 | ||
| 工作温度 | -40 | 85 | ℃ | - |

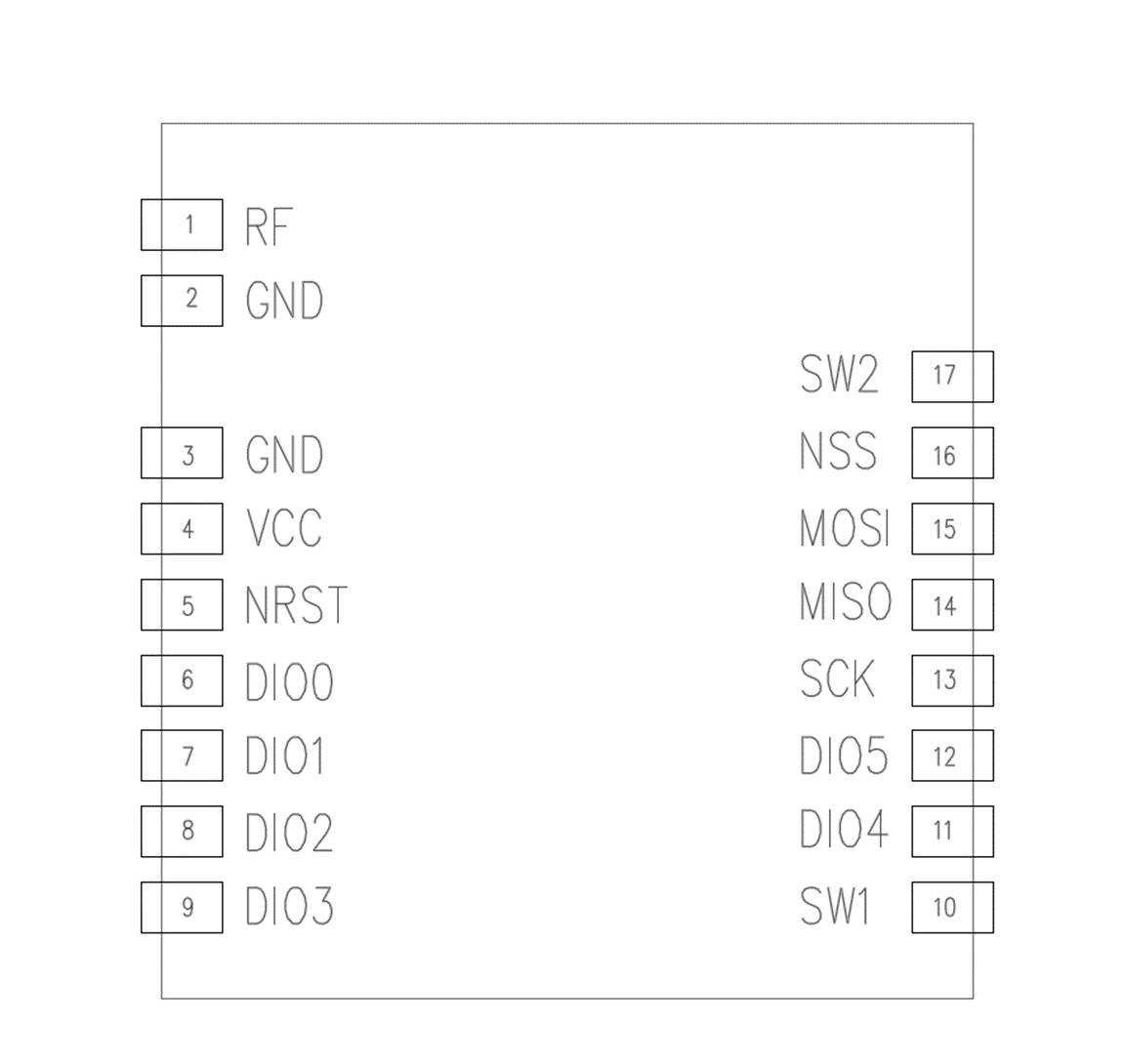

引脚定义
模块测试
我司提供SX1278模块的测试底板，可从我司获取。
模块编程
模块软件应用请联系我司获取或从TI官网下载www.semtech.com。
订货信息
N411AS -169M SX1278 165-172MHz +20dBm LoRa SPI模块
N411AS -433M SX1278 410-480MHz +20dBm LoRa SPI模块
文件下载
N411AS Software code example
N411AS datasheet SX1276-7-8-9 datasheet
