N401AS-SX1262 LoRa无线模块技术规格书
📋 产品概述

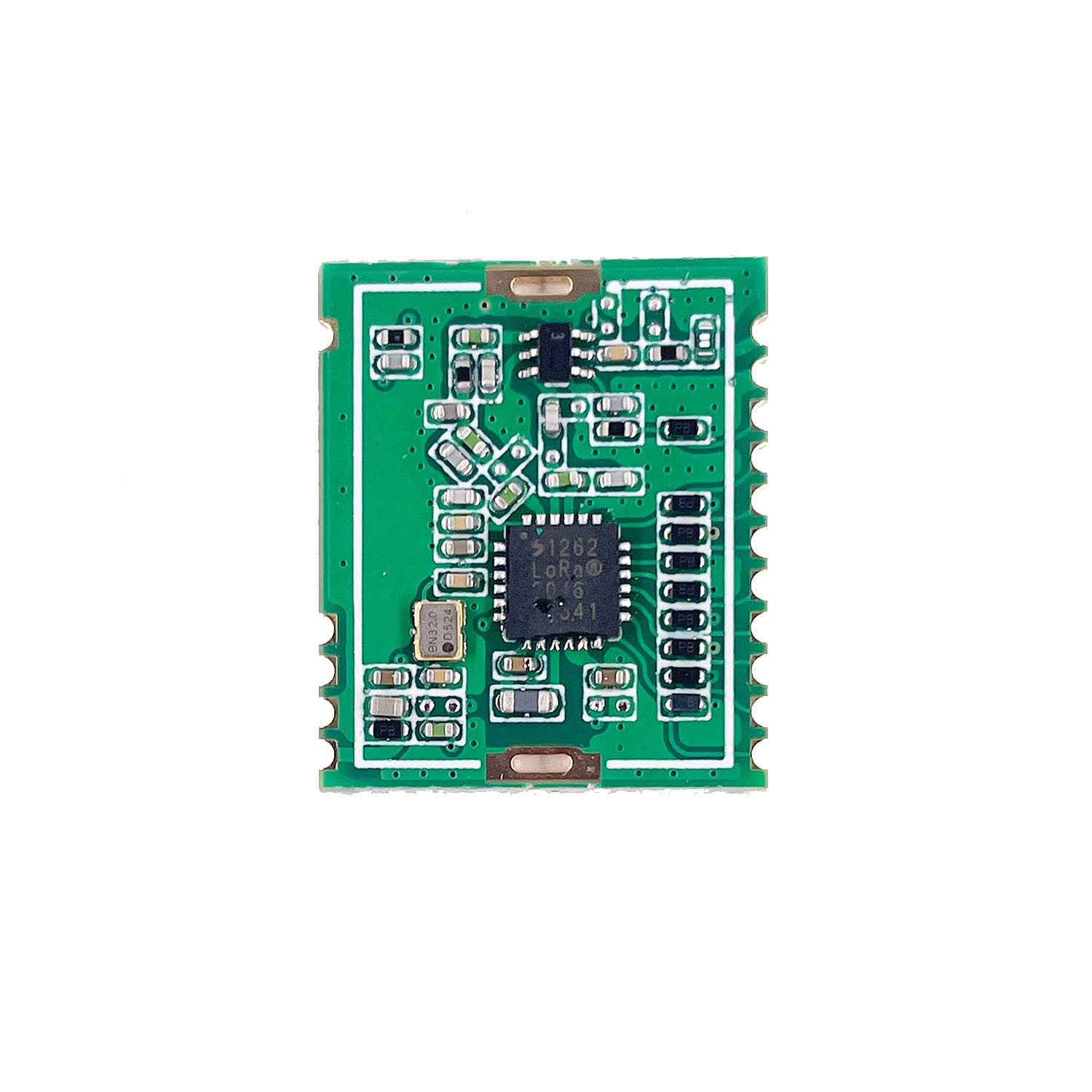

N401AS是一款基于Semtech SX1262射频芯片的高性能LoRa无线通信模块，专为物联网、工业控制和远程监测等应用设计。模块采用紧凑的贴片封装，集成了高精度晶振和优化的射频匹配电路，提供稳定可靠的长距离无线通信能力。
✨ 主要特性
核心芯片：Semtech SX1262
发射功率：最大+22dBm（约150mW）
多频段支持：169MHz / 433MHz / 868MHz / 915MHz
超低功耗：接收电流仅18mA，休眠电流低至0.5μA
高灵敏度：接收灵敏度达-120dBm
通信接口：标准SPI接口
小尺寸设计：19×15×3mm
宽工作温度：-40℃至+85℃
📡 射频规格
工作频段
| 型号 | 频率范围 | 适用地区 |
|---|---|---|
| N401AS-169M | 165-172MHz | 中国电力频段 |
| N401AS-433M | 410-480MHz | 全球ISM频段 |
| N401AS-868M | 860-880MHz | 欧洲ISM频段 |
| N401AS-915M | 910-960MHz | 北美/澳洲ISM频段 |
射频性能
| 参数 | 规格 | 测试条件 |
|---|---|---|
| 发射功率 | +22dBm（最大） | 软件可调 |
| 接收灵敏度 | -120dBm | LoRa模式，SF=12 |
| 空中速率 | 0.3-62.5kbps | LoRa调制 |
| 频率误差 | ±10kHz | 全温度范围 |
| 实测通信距离 | >1500米 | 空旷环境，1.2kbps，3dBi天线 |
⚡ 电气参数
电源特性
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 工作电压 | 1.8 | 3.3 | 3.6 | V |
| 发射电流 | - | 120 | - | mA |
| 接收电流 | - | 18 | - | mA |
| 休眠电流 | - | 0.5 | - | μA |
| 工作温度 | -40 | - | +85 | ℃ |
功耗模式
发射模式：120mA @ +22dBm
接收模式：10mA
待机模式：2.5μA
休眠模式：0.5μA
🔌 硬件接口
物理特性
尺寸：19.0mm × 16.0mm × 3.0mm
重量：约1.2克
天线接口：邮票孔（1.27mm间距）
封装形式：表面贴装（SMD）
PCB工艺：2层板，FR4材料
引脚定义
| 引脚 | 名称 | 类型 | 描述 |
|---|---|---|---|
| 1 | GND | 电源 | 接地 |
| 2 | 3V3 | 电源 | 3.3V电源输入 |
| 3 | SCK | 输入 | SPI时钟 |
| 4 | MOSI | 输入 | SPI数据输入 |
| 5 | MISO | 输出 | SPI数据输出 |
| 6 | NSS | 输入 | SPI片选 |
| 7 | RESET | 输入 | 模块复位 |
| 8 | BUSY | 输出 | 忙状态指示 |
| 9 | DIO1 | 输出 | 中断信号1 |
| 10 | DIO2 | 输出 | 中断信号2 |
| 11 | ANT | RF | 天线接口 |
| 12 | GND | 电源 | 接地 |
📊 性能测试数据
通信距离测试
| 环境条件 | 天线增益 | 波特率 | 实测距离 |
|---|---|---|---|
| 城市开阔地 | 3dBi | 1.2kbps | 1500米 |
| 郊区农村 | 3dBi | 2.4kbps | 1200米 |
| 工业区 | 5dBi | 0.3kbps | 800米 |
| 室内穿透 | 2dBi | 0.3kbps | 3层楼 |
抗干扰性能
邻道抑制比：>45dB
选择性：>50dB
阻塞特性：>90dB
频率稳定性：±10ppm（全温度范围）
🛠️ 开发支持
测试工具
测试底板：提供专用评估板
测试接口：SPI + UART转接
软件资源
驱动库：Semtech官方SX126x驱动
示例代码：LoRa点对点通信示例
协议栈：LoRaWAN协议栈支持
开发文档：完整的API参考手册
开发环境
支持平台：ARM Cortex-M系列、ESP32、STM32等
编程语言：C/C++
操作系统：FreeRTOS、裸机运行
📦 订货信息
标准型号
| 订货型号 | 频段 | 芯片 | 功率 | 包装 |
|---|---|---|---|---|
| N401AS-169M | 169MHz | SX1262 | +22dBm | 卷带包装 |
| N401AS-433M | 433MHz | SX1262 | +22dBm | 卷带包装 |
| N401AS-868M | 868MHz | SX1262 | +22dBm | 卷带包装 |
| N401AS-915M | 915MHz | SX1262 | +22dBm | 卷带包装 |
可选配置
天线选项：邮票孔、IPEX连接器
屏蔽罩：带屏蔽罩版本
认证：CE、FCC、RoHS认证
📄 认证与合规
EMC标准：EN 300 220、FCC Part 15
安全认证：CE、RoHS、REACH
环保要求：无铅、无卤素
🔧 应用领域
智能计量：水表、电表、气表远程抄表
环境监测：温湿度、空气质量监测
工业控制：设备监控、远程控制
农业物联网：智能灌溉、土壤监测
智慧城市：路灯控制、停车管理
资产追踪：物流追踪、设备定位
⚠️ 注意事项
天线必须正确匹配，否则可能损坏射频前端
电源纹波应小于50mV，建议使用LDO稳压
模块周围避免布置高频数字信号线
生产焊接推荐回流焊工艺，温度曲线请参考数据手册
📞 技术支持
技术文档：数据手册、硬件设计指南、应用笔记
示例代码：GitHub仓库定期更新
在线支持：技术支持论坛、微信技术支持群
定制服务：根据需求提供软硬件定制
📎 相关文档
《N401AS硬件设计指南》
《SX1262驱动使用手册》
《LoRaWAN协议集成指南》
《天线设计及布局建议》
《生产测试指导手册》
