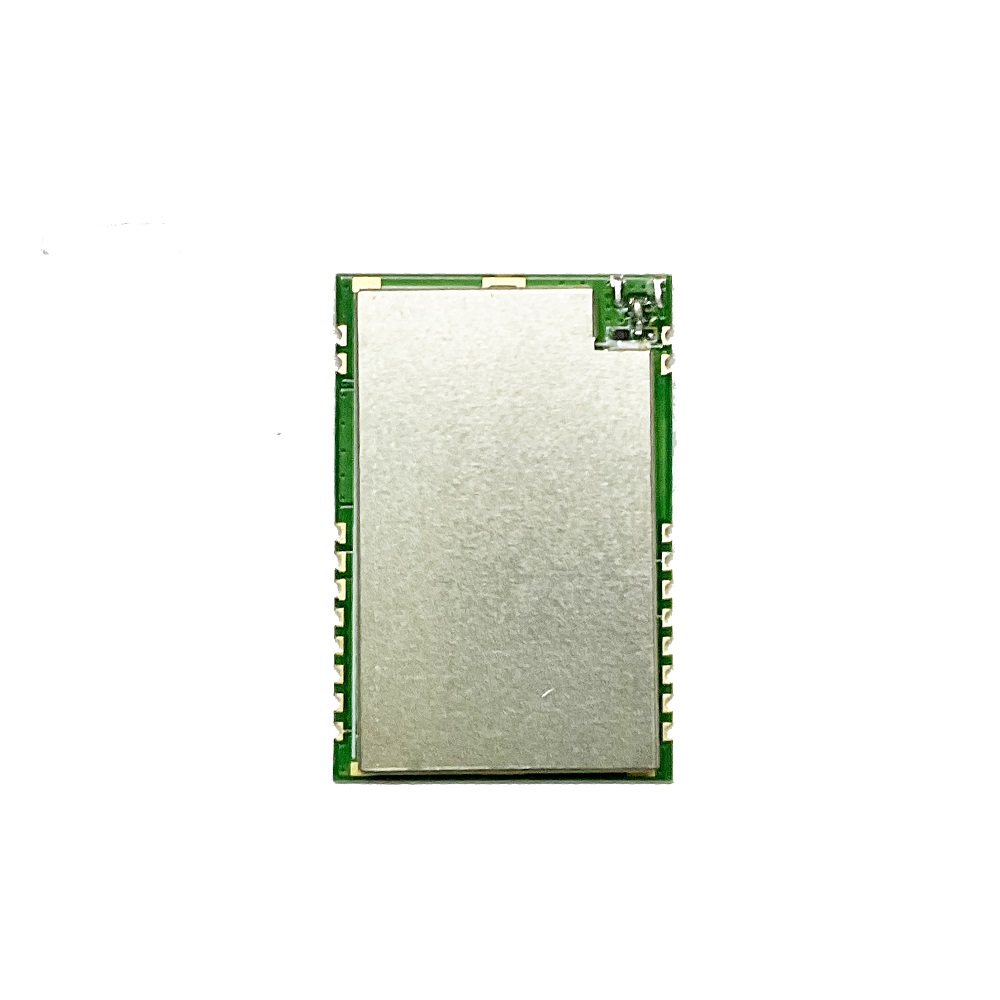

N542AS 是我们为挑战 最极端通信距离与最严苛工业环境 而打造的 旗舰级大功率无线收发方案。它不仅仅是一个模块,更是一个集成了 完整专业射频前端 的子系统:以 Silicon Labs 高性能 Si4463 收发器为核心,前后级联 大功率功率放大器(PA) 与 高线性度低噪声放大器(LNA)。
核心架构突破:在标准的 36×24×3mm 工业封装内,N542AS 通过精密的 4层PCB堆叠 与优化布局,奇迹般地实现了 +34.8dBm(约3W) 的惊人连续波发射功率,同时将接收灵敏度推至 -124dBm 的极高水平。“PA+LNA”的黄金组合,一方面将输出信号放大至足以征服数公里障碍,另一方面将微弱的接收信号无损放大,最大化链路预算,在同类SPI模块中树立了无法逾越的性能标杆。
设计哲学:我们深知,极致的功率输出对稳定性与散热是巨大挑战。因此,N542AS采用 增强型散热设计 与 独立双电源架构(5V for PA, 3.3V for Core),确保在 -30℃ ~ +75℃ 的全温范围内,即使 满功率持续工作,也能保持芯片低温与射频指标的长期绝对稳定。
市场定位:面向那些通信距离决定成败、信号强度关乎安全的 高端工业监控、广域能源物联网、专业安防指挥、以及特种通信领域。当常规百毫瓦级模块力不从心时,N542AS是您的终极答案。
| 优势维度 | 技术体现 | 为客户创造的价值 |
|---|---|---|
| 1. 狂暴功率,无视距离 | +34.8dBm (3W) 发射功率,结合 -124dBm 超高灵敏度与LNA加持。 | 提供无与伦比的链路裕量,轻松实现复杂地形下数公里级稳定通信,彻底解决“距离焦虑”,大幅减少中继网络部署。 |
| 2. 专业级射频前端集成 | 集成 高效PA 与 低噪声LNA,构成完整收发链。 | 接收性能显著提升,有效增加通信距离与抗干扰能力;一站式解决方案,客户无需自行设计、调试复杂且昂贵的射频前端。 |
| 3. 工业级坚固与稳定 | 4层板沉金工艺、独立电源管理、增强散热设计、工业宽温元件。 | 攻克3W大功率的散热与稳定性核心难题,保障在高温、高湿、持续发射的最恶劣工况下长期可靠运行。 |
| 4. 极致的灵敏度与线性度 | 专用LNA大幅降低接收噪声系数,提升小信号接收能力。 | 在相同发射功率下,通信距离比仅有PA的模块更远;在复杂电磁环境中,抗阻塞和抗干扰能力更强。 |
| 5. 开发简洁,掌控自如 | 纯SPI接口控制,所有功能引脚引出;内置完整“芯片+PA+LNA”链路。 | 将射频复杂度降至零。开发者仅需通过SPI指令集即可完全掌控这套专业级射频系统,专注应用创新,加速产品上市。 |
| 参数 | 规格 | 测试条件/备注 |
|---|---|---|
| 工作频率 | 169MHz, 433MHz, 868MHz, 915MHz | 出厂固定频段型号(范围150-1050MHz) |
| 发射功率 | +34.8 dBm(典型值,约3W) | CW模式,需5V PA供电 |
| 接收灵敏度 | -124 dBm(典型值) | @ 1.2kbps, 2-GFSK |
| 调制方式 | (G)FSK, OOK | 软件可配置 |
| 最大空中速率 | 500 kbps | |
| 频率稳定度 | ±10 kHz | 搭载高精度工业级晶振 |
| 天线接口阻抗 | 50 Ω | 邮票孔/IPEX兼容 |
| 环境场景 | 预期有效距离 | 数据速率 | 天线配置 | 说明 |
|---|---|---|---|---|
| 极限开阔地 | 5 - 10 公里以上 | 1.2 - 10 kbps | 5-6dBi定向天线 | 理想视距条件,极限距离测试 |
| 典型郊区/丘陵 | 2 - 4 公里 | 10 - 50 kbps | 3dBi全向天线 | 有植被、低矮建筑遮挡 |
| 密集城区/工业区 | 1 - 2 公里 | 50 - 100 kbps | 3dBi全向天线 | 多径效应、金属遮挡严重 |
| 类别 | 参数项目 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 电源系统 | 核心工作电压 (VCC) | 3.0 | 3.3 | 3.6 | V |
| 功放工作电压 (VCC_PA) | 4.5 | 5.0 | 5.5 | V | |
| 电流消耗 | 发射电流 (@+34.8dBm) | - | 1200 | - | mA |
| 接收电流 (LNA开启) | - | 17 | - | mA | |
| 休眠电流 (Shutdown) | - | 0.5 | - | μA | |
| 物理与环境 | 工作温度 | -30 | - | +75 | ℃ |
| 存储温度 | -40 | - | +85 | ℃ | |
| 模块尺寸 (L×W×H) | - | 36.0×24.0×3.0 | - | mm |
模块提供邮票孔与IPEX两种天线接口,并引出全部控制引脚。
系统设计关键提示:
双电源设计:
VCC_PA (5V):必须为PA提供极其稳定、纯净、且电流能力≥2A的5V电源。建议使用高性能DCDC或LDO,并布置大容量低ESR储能电容(如470μF钽电容+100nF陶瓷电容)。
VCC (3.3V):为核心芯片供电,需与5V电源良好隔离,避免噪声耦合。
天线与射频链路:
天线:必须选用高功率容量(≥5W)、50Ω完美匹配的专业天线。劣质天线将导致功率反射,严重损坏功放管并大幅降低效率。
布局:射频走线(ANT引脚至天线接口)应短而直,模块下方应保持完整地平面。
散热管理(至关重要):
3W连续发射时,模块会产生显著热量。必须将模块焊接在具有大面积敷铜(尤其是背面)和多排散热过孔的底板上。在封闭机壳或高温环境中,需额外考虑导热硅胶、金属壳体或强制风冷。
超远距工业物联网与基础设施监控:
场景:跨山谷输电线路监测、大型港口起重机群控、边境线周界安防传感器网络。
价值:3W功率实现单点超广域覆盖,替代多个中继节点,构建更简洁、更可靠的长距离监测网络。
专业安防与应急通信系统:
场景:森林防火早期预警视频回传、应急救援现场临时指挥网、海岛/山区通信中继。
价值:强大的穿透与绕射能力适应复杂地貌;高可靠性保障关键时刻通信畅通;LNA提升弱信号接收能力。
智慧能源与特种行业:
场景:分散式风电/光伏场站集群监控、油田钻井平台数据回传、远洋渔船监控通信。
价值:解决能源行业地处偏远、分布广泛的通信难题;工业级设计适应海上、野外等恶劣环境。
我们提供超越模块本身的全链路支持:
硬件支持包:
参考设计:提供包含双路电源电路、天线匹配电路、防护电路的完整参考原理图与PCB布局指南。
结构设计咨询:针对3W大功率的散热与结构设计提供专业建议。
软件与开发资源:
驱动与配置:提供基于主流MCU的SPI驱动代码,以及通过Silicon Labs WDS软件生成的高功率模式配置向导。
应用笔记:提供关于如何优化通信距离、平衡功耗与性能的详细应用指南。
专业服务与保障:
深度技术支持:我们的射频工程师团队可协助解决系统集成中的匹配、散热、干扰等深层问题。
定制化服务:支持特定频点、功率微调、固件预烧录及合规性认证的ODM服务。
| 产品型号 | 核心描述 | 工作频段 | 发射功率 | 关键特征 |
|---|---|---|---|---|
| N542AS-169M | Si4463+PA+LNA 3W模块 | 165 - 172 MHz | +34.8 dBm | 专业前端,4层板 |
| N542AS-433M | Si4463+PA+LNA 3W模块 | 410 - 480 MHz | +34.8 dBm | 专业前端,4层板 |
| N542AS-868M | Si4463+PA+LNA 3W模块 | 860 - 880 MHz | +34.8 dBm | 专业前端,4层板 |
| N542AS-915M | Si4463+PA+LNA 3W模块 | 910 - 930 MHz | +34.8 dBm | 专业前端,4层板 |
提示:使用3W大功率设备须严格遵守所在国家或地区的无线电管理规定。
N542AS 代表了我们将极限射频性能集成化、产品化的最高成就。它专为那些不允许失败、对距离和可靠性有极致追求的项目而生。选择N542AS,您获得的不仅是一个模块,更是一个值得信赖的通信基石和一支专业的技术后盾。
当距离成为挑战,让N542AS成为您的解决方案。
立即联系我们,开启您的超远距离无线通信篇章:
获取《N542AS 3W大功率模块详细规格书》。
申请工程样品进行实地测试。
获取针对您具体应用的专业射频系统设计方案咨询。
N542AS —— 以3W磅礴动力,连接每一个遥不可及的角落。
