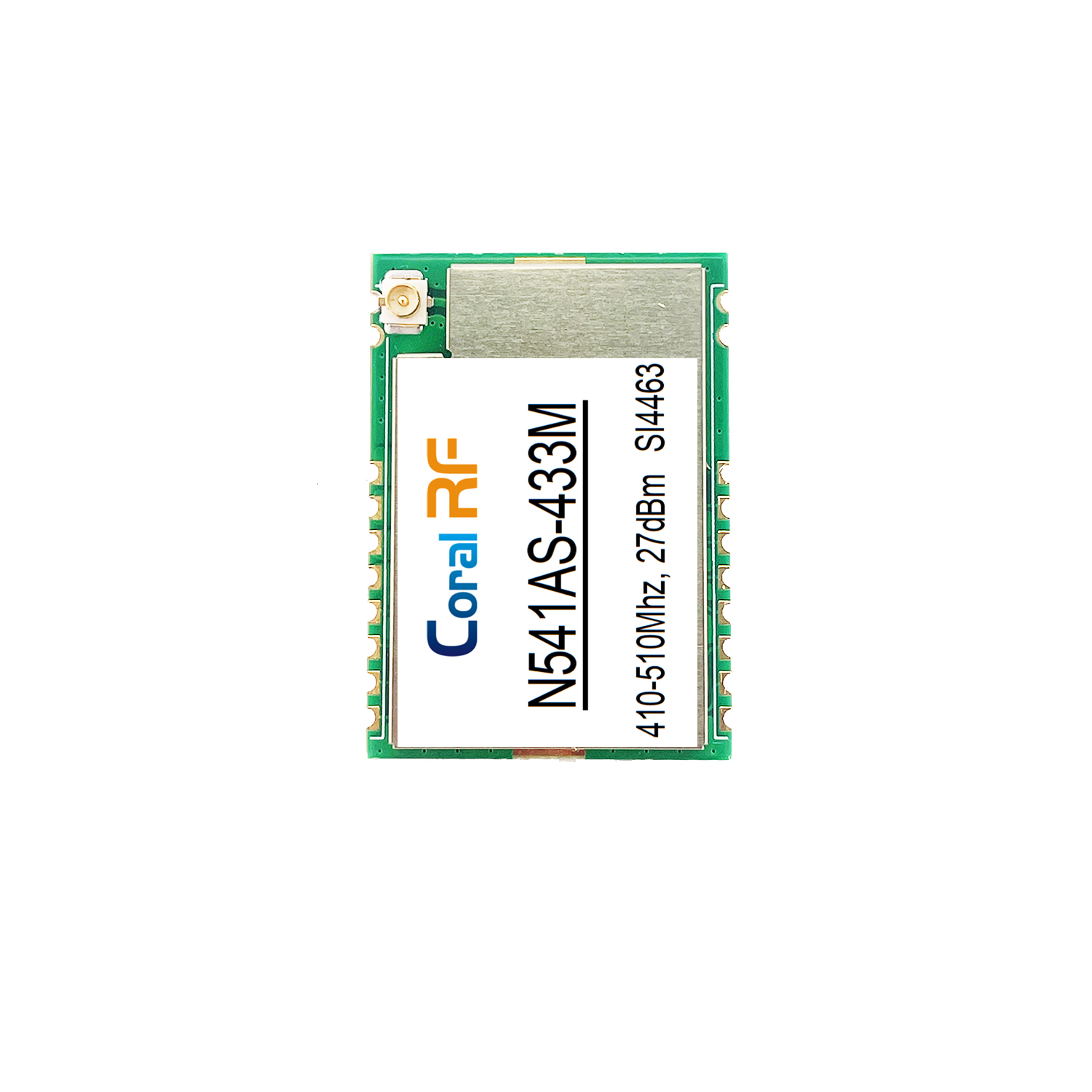

N541AS-SI4463 + PA 大功率无线收发模块
500mW强劲功率 | 超小体积 | 1500米远距 | 多频段SPI射频方案
🎯 一、产品概述：小身材，大能量
N541AS 是一款在极小封装内集成 Silicon Labs 高性能 Si4463 射频收发芯片与 专业级射频功率放大器（PA） 的 大功率无线收发模块。模块尺寸仅为 29×21×3mm，却实现了惊人的 +27dBm（500mW） 发射功率，完美结合了“大功率”与“小体积”两大看似矛盾的需求。
它专为需要 更远通信距离、更强信号穿透能力，但同时受限于产品空间和功耗的严苛应用而设计。工作频段覆盖 150-1050MHz，支持 169/433/868/915MHz 等全球主流ISM频段。通过标准的 SPI接口 由您的主控芯片完全掌控，提供高达 -120dBm 的接收灵敏度，是远程工业控制、高级安防、远距离传感器网络的理想无线核心。
核心价值：N541AS 将复杂的“射频芯片+功放”设计、阻抗匹配及天线调谐全部固化于一枚指甲盖大小的模块中。您无需成为射频专家，即可获得稳定可靠的500mW无线通信能力，大幅缩短产品研发周期，降低技术风险。
⚡ 二、四大核心优势
| 优势 | 技术实现 | 为您带来的价值 |
|---|---|---|
| 1. 澎湃功率，微型封装 | 集成高效PA，在 29.0 x 21.0 x 3.0 mm 尺寸内实现 +27dBm/500mW 输出。 | 在追求极致通信距离的同时，无需牺牲产品内部空间，为高集成度设备提供无线解决方案。 |
| 2. 超低功耗，持久续航 | 接收电流典型值 10mA，休眠电流低至 0.5μA，支持快速唤醒。 | 极大延长电池供电设备的工作寿命，特别适合远程、无人值守的监测节点，降低维护频率与成本。 |
| 3. 性能卓越，稳定可靠 | +27dBm发射功率，-120dBm接收灵敏度，采用高精度工业晶振与2层优化PCB。 | 提供充足的链路预算，确保在复杂环境下通信的稳定性与抗干扰性，实测性能满足绝大多数远距离应用场景。 |
| 4. 集成简易，开发快捷 | 纯SPI接口控制，内置完整“芯片+PA”射频链路，所有控制引脚引出。 | 彻底免除射频与功放电路设计难题。开发者仅需通过SPI指令集进行控制，即可专注于上层应用开发，加速上市。 |
📊 三、详尽技术规格
3.1 射频参数
| 参数 | 规格值 | 备注/条件 |
|---|---|---|
| 工作频率范围 | 150 - 1050 MHz | 标准型号：169M, 433M, 868M, 915MHz |
| 发射功率 | +27 dBm（最大值，约500mW） | |
| 接收灵敏度 | -120 dBm（典型值） | @ 1.2kbps, 2-GFSK |
| 调制方式 | (G)FSK, OOK | 支持多种调制，软件可配 |
| 最大空中速率 | 500 kbps | |
| 频率偏差 | ±10 kHz | |
| 实测通信距离 | > 1500 米 | 空旷，3dBi天线，1.2kbps |
3.2 硬件与电气特性
| 类别 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 电源 | 工作电压 | 1.8 | 3.3 | 3.9 | V |
| 电流消耗 | 发射电流 (@+27dBm) | - | 120 | - | mA |
| 接收电流 | - | 10 | - | mA | |
| 休眠电流 (Shutdown) | - | 0.5 | - | μA | |
| 物理特性 | 工作温度 | -30 | - | +75 | ℃ |
| 存储温度 | -40 | - | +85 | ℃ | |
| 模块尺寸 (L×W×H) | - | 29.0×21.0×3.0 | - | mm | |
| 天线接口 | - | 邮票孔 (50Ω) | - | - | |
| 数据接口 | - | SPI | - | - |
🔌 四、引脚定义与应用指南
模块采用邮票孔设计，将Si4463芯片及必要控制引脚全部引出。
关键引脚说明：
VDD (Pin 1)：电源输入（1.8-3.9V）。推荐3.3V，为保证大功率发射稳定，需就近连接足够容量的退耦电容（如22μF+100nF）。
GND (Pin 2, 10)：电源地，需良好接地。
SDN (Pin 3)：关断控制，高电平有效，用于进入最低功耗的关机模式。
nIRQ (Pin 4)：中断请求输出，低电平有效，用于通知MCU接收完成、发送完成等事件。
SCLK, MOSI, MISO, nSEL (Pin 13,14,15,16)：标准SPI接口，用于芯片所有寄存器配置与数据收发。
ANT (Pin 9)：射频天线端口，必须连接50Ω匹配、功率容量足够的天线。
快速启动步骤：
硬件连接：将模块的VDD、GND连接至主控MCU的3.3V电源（确保电流能力>500mA）；连接SPI和中断引脚。
天线连接：在ANT引脚焊接一个与工作频段严格匹配的50Ω天线，这是发挥500mW性能的关键。
软件初始化：在主控程序中移植Si4463驱动，并使用我们提供的或通过Silicon Labs WDS软件生成的初始化序列（注意配置为高功率模式）。
🌍 五、典型应用场景
远距离工业物联网与监测：
应用：广域环境监测（水质、气象）、油田/矿区设备数据回传、大型农场智能灌溉控制。
优势：500mW功率提供超远距离覆盖和强穿透力；超低休眠功耗保障野外长期工作。
高级安防与报警系统：
应用：周界入侵报警、森林防火监控、偏远地区资产防盗追踪。
优势：远距离通信减少中继器部署；小体积便于隐蔽安装；高可靠性满足安防要求。
专业遥控与数据链：
应用：工业无人机（UAV）遥控与数传、专业模型遥控、远程起重机控制。
优势：高功率确保控制链路稳定；SPI接口可实现低延迟通信；宽温范围适应户外环境。
智能城市与能源基础设施：
应用：智慧路灯单灯控制（距离远，网关数量少）、分布式光伏逆变器监控。
优势：有效降低大规模部署的网络复杂度与成本。
🛠️ 六、开发资源与支持
软件资源：
必备工具：Silicon Labs Wireless Development Suite (WDS)，用于图形化配置并生成寄存器初始化代码。
驱动示例：提供基于主流MCU平台的SPI基础驱动与收发demo程序。
官方资料：完整的Si4463数据手册、应用笔记可从 www.silabs.com 获取。
硬件资源：
设计文件：提供模块SCH原理图、PCB封装、及底板布局布线建议。
天线选型指南：针对不同频段和应用，推荐经过验证的天线型号及匹配方案。
技术服务：
提供模块SPI通信的基本调试指导与常见问题解答。
协助进行通信距离测试与优化建议。
📦 七、订购信息
| 产品型号 | 描述 | 频率范围 | 发射功率 | 接口 |
|---|---|---|---|---|
| N541AS-169M | Si4463+PA 大功率无线模块 | 165 - 172 MHz | +27 dBm | SPI |
| N541AS-433M | Si4463+PA 大功率无线模块 | 410 - 480 MHz | +27 dBm | SPI |
| N541AS-868M | Si4463+PA 大功率无线模块 | 860 - 880 MHz | +27 dBm | SPI |
| N541AS-915M | Si4463+PA 大功率无线模块 | 910 - 930 MHz | +27 dBm | SPI |
✅ 八、为什么选择N541AS？
当您的项目面临“需要大功率，但空间和功耗预算紧张”的矛盾时，N541AS提供了完美的答案。它将专业级的500mW射频性能封装在极致的体积内，并通过SPI接口提供简洁的开发体验。我们确保每一片模块都经过严格的射频测试，性能一致可靠，是您实现高性能无线连接的高性价比、低风险选择。
释放500mW无线潜能，从选择N541AS开始。
联系我们，获取：
N541AS详细数据手册及硬件集成文档。
样品申请（欢迎咨询）。
快速入门的技术支持。
N541AS —— 小体积，大功率，让连接突破距离的限制。
