N540AS-SI4463 高性能无线收发模块
超小体积 | 超低功耗 | 1500米远距 | 多频段SPI射频方案
🎯 一、产品概述：极小尺寸，极大潜能

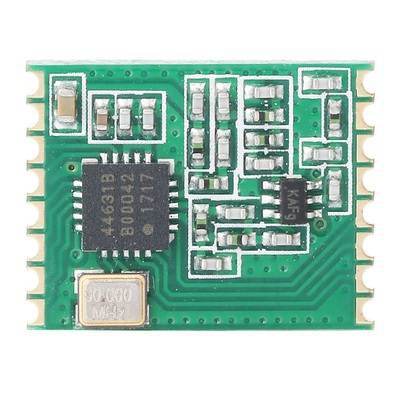

N540AS 是一款基于 Silicon Labs 高性能 Si4463 SUB-1GHz 射频收发芯片的 超小型、低功耗无线收发模块。模块采用极简的 16×12.5×3mm 超紧凑封装，却集成了完整的射频电路、匹配网络及高精度晶振，工作频段覆盖 150-1050MHz，完美支持 169/433/868/915MHz 等全球主流ISM频段。
N540AS 专为追求 极致尺寸、超低功耗和成本效益 的应用而生。它不集成MCU，通过标准的 SPI接口 由您的主控完全掌控，提供高达 +20dBm（100mW） 的发射功率与 -120dBm 的接收灵敏度，在低速率下可实现 超过1500米 的可靠通信，是电池供电的远程传感器、智能家居和工业遥控器的理想无线核心。
核心价值：将复杂的射频设计、阻抗匹配和天线调谐全部固化于一枚硬币大小的模块中，让硬件工程师无需深厚的射频背景，即可快速、稳定地实现产品无线化，大幅降低开发风险与时间成本。
⚡ 二、四大核心优势
| 优势 | 技术实现 | 为您带来的价值 |
|---|---|---|
| 1. 极致迷你，轻松嵌入 | 尺寸仅 16.0 x 12.5 x 3.0 mm，采用标准SMD邮票孔封装。 | 能轻松嵌入对空间有严苛限制的产品中，如可穿戴设备、微型传感器、超薄遥控器等，为产品设计提供极大自由度。 |
| 2. 功耗极低，续航惊人 | 接收电流典型值 10mA，休眠电流低至 0.5μA。 | 极大延长电池供电设备的待机和工作时间，特别适合数年一换电池的物联网传感节点，显著降低维护成本。 |
| 3. 性能稳定，距离出众 | +20dBm发射功率，-120dBm接收灵敏度，采用高精度工业晶振。 | 在1.2kbps速率下，实测空旷距离达1500米，提供充足的链路裕量，确保在复杂环境下的通信可靠性。 |
| 4. 开发简单，灵活掌控 | 纯SPI接口控制，所有芯片引脚引出；内置完整射频链路，无需外围匹配。 | 彻底免除射频开发烦恼。您只需通过SPI发送指令，即可专注于应用逻辑开发，加速产品上市进程。 |
📊 三、详尽技术规格
3.1 射频参数
| 参数 | 规格值 | 备注/条件 |
|---|---|---|
| 工作频率范围 | 150 - 1050 MHz | 标准型号：169M, 433M, 868M, 915MHz |
| 发射功率 | +20 dBm（最大值，约100mW） | 软件可调，范围+13至+20dBm |
| 接收灵敏度 | -120 dBm（典型值） | @ 1.2kbps, 2-GFSK |
| 调制方式 | (G)FSK, OOK | 支持多种调制，软件可配 |
| 最大空中速率 | 500 kbps | |
| 频率偏差 | ±10 kHz | |
| 实测通信距离 | > 1500 米 | 空旷，3dBi天线，1.2kbps |
3.2 硬件与电气特性
| 类别 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 电源 | 工作电压 | 1.8 | 3.3 | 3.9 | V |
| 电流消耗 | 发射电流 (@+20dBm) | - | 120 | - | mA |
| 接收电流 | - | 10 | - | mA | |
| 休眠电流 (Shutdown) | - | 0.5 | - | μA | |
| 物理特性 | 工作温度 | -30 | - | +75 | ℃ |
| 存储温度 | -40 | - | +85 | ℃ | |
| 模块尺寸 (L×W×H) | - | 16.0×12.5×3.0 | - | mm | |
| 天线接口 | - | 邮票孔 (50Ω) | - | - | |
| 数据接口 | - | SPI | - | - |
🔌 四、引脚定义与应用指南
模块采用邮票孔设计，将Si4463芯片核心控制引脚全部引出。
关键引脚说明：
VDD (Pin 1)：电源输入（1.8-3.9V）。推荐3.3V，需就近连接退耦电容（如10μF+100nF）。
GND (Pin 2, 10)：电源地。
SDN (Pin 3)：关断控制引脚，高电平有效，用于深度休眠。
nIRQ (Pin 4)：中断请求输出，低电平有效，用于事件通知。
GPIO1, GPIO2 (Pin 6,7)：可编程通用IO，可用于状态指示或辅助功能。
SCLK, MOSI, MISO, nSEL (Pin 13,14,15,16)：标准SPI接口，用于芯片所有寄存器配置与数据收发。
ANT (Pin 9)：射频天线端口，连接50Ω天线（邮票孔直接焊接或通过微带线连接）。
快速启动步骤：
硬件连接：将模块的VDD、GND连接至主控MCU的3.3V电源；将SPI（SCLK, MOSI, MISO, nSEL）和中断引脚（nIRQ）连接至MCU对应端口。
天线连接：在ANT引脚焊接或连接一个与工作频段匹配的50Ω天线。
软件驱动：在主控MCU程序中移植或编写Si4463的SPI驱动，参考我们提供的示例代码或Silicon Labs官方WDS软件生成的初始化序列。
🌍 五、典型应用场景
超低功耗物联网传感网络：
应用：无线温湿度传感器、智能水表/气表、环境监测节点。
优势：0.5μA休眠电流 + 1500米距离，实现“广覆盖、长续航”的完美结合。
智能家居与安防：
应用：智能门锁、门窗传感器、遥控开关、无线门铃。
优势：超小体积便于隐藏安装；SPI接口可轻松与各类主控芯片对接；成本效益高。
工业遥控与数据采集：
应用：工业遥控器、起重机遥测、设备状态无线回传。
优势：高可靠性，工作温度范围宽（-30~75℃），适应工业环境。
消费电子与智能玩具：
应用：无线键鼠、遥控玩具、运动器材数据采集。
优势：开发简单，周期短；模块一致性高，适合批量生产。
🛠️ 六、开发资源与支持
软件资源：
配置工具：强烈推荐使用 Silicon Labs 官方 Wireless Development Suite (WDS) 软件，图形化生成寄存器配置代码。
示例代码：我们提供基于常见MCU（如STM32、GD32）的SPI基础驱动与收发示例工程。
在线资料：完整的Si4463数据手册、应用笔记均可从 www.silabs.com 获取。
硬件资源：
设计文件：提供模块的SCH原理图、PCB封装、2层板布局参考。
天线建议：提供各频段典型的PCB天线、弹簧天线参考设计及供应商信息。
技术服务：
提供模块SPI通信的基本调试指导。
协助解决天线匹配、通信距离不达预期等常见问题。
📦 七、订购信息
| 产品型号 | 描述 | 频率范围 | 发射功率 | 接口 |
|---|---|---|---|---|
| N540AS-169M | Si4463 无线收发模块 | 165 - 172 MHz | +20 dBm | SPI |
| N540AS-433M | Si4463 无线收发模块 | 410 - 480 MHz | +20 dBm | SPI |
| N540AS-868M | Si4463 无线收发模块 | 860 - 880 MHz | +20 dBm | SPI |
| N540AS-915M | Si4463 无线收发模块 | 910 - 930 MHz | +20 dBm | SPI |
✅ 八、为什么选择N540AS？
当您的产品需要无线功能，但受限于尺寸、功耗或开发周期时，N540AS是您最稳妥、高效的选择。它将专业级的射频性能封装在极小的空间内，并提供近乎“傻瓜式”的SPI集成方式。我们确保每一片模块都经过严格的射频测试，性能参数一致可靠，助您无缝实现产品无线升级。
开启您的无线连接，从未如此简单。
联系我们，获取：
N540AS详细数据手册及硬件设计文件。
免费样品（针对批量意向客户）。
快速入门技术指导。
N540AS —— 让卓越的无线连接，触手可及。
