CC1125模块,24dBm,N515ES-169M
分享到:

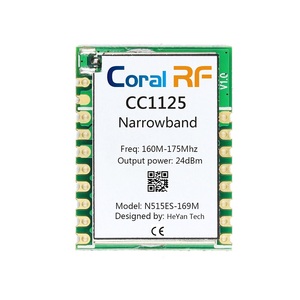

CC1125模块,24dBm,N515ES-169M

型号: N515ES-169M
制式: FSK
工作频段: 169MHz
输出功率: 200mW
控制接口: SPI
封装: 贴片
品牌: Coral RF
价格:
35.00
产品详情
系列产品

CC1125模块,SPI窄带模块,抗干扰模块,大功率模块,无线模块,射频模块,CC1125 PA模块,169MHz

N515ES-169M集成TI CC1125、PALNA芯片适用于169MHz频段具有低成本、低功耗小体积、窄带的特点。CC1125模块采用4设计,拥有出色的阻抗匹配和抗干扰性该模块主要针对擦窗机、窄带物联网、科研、医疗以及中远距离无线通信设备等。CC1125模块采用SPI接口,方便使用。

N515ES-169MCC1125)适用国内免费频段


射频接口
参数值
备注
工作频段
160MHz-175MHz
支持ISM频段
发射功率
+24dBm
最大功率250mW
接收灵敏度
-120dBm
-
空中速率
0.3-200kbps
软件编程控制
频率偏差
+/-1 kHz

实测距离
3000米
晴朗空旷环境,天线增益3dBi,天线离地高度2.5米,空中速率1.2kbps。


硬件参数
参数值
备注
模块尺寸
30 x 23 x 3mm
-
天线接口
IPEX,邮票
-
模块通信接口
SPI
-
模块封装
贴片
-


电气参数
最小值
典型
最大
单位
备注
工作电压
1.8
3.3
3.6
V

PA工作电压
2.8
5
6
V

发射电流

300

mA
瞬时功耗
接收电流

27

mA
-
休眠电流

2

uA
软件编程控制
工作温度
-40

85
-


模块编程

模块软件应用请联系我司获取TI官网下载www.ti.com

模块收发逻辑图

CC1125模块收发控制逻辑图,CC1125模块,SPI窄带模块,抗干扰模块,大功率模块,无线模块,射频模块,CC1125 PA模块,169MHz


模块引脚定义

CC1125模块引脚定义图,CC1125模块,SPI窄带模块,抗干扰模块,大功率模块,无线模块,射频模块,CC1125 PA模块,169MHz


模块引脚图

CC1125模块引脚图,CC1125模块,SPI窄带模块,抗干扰模块,大功率模块,无线模块,射频模块,CC1125 PA模块,169MHz

CC1125模块尺寸图,CC1125模块,SPI窄带模块,抗干扰模块,大功率模块,无线模块,射频模块,CC1125 PA模块,169MHz



模块测试

将N515ES-169M模块与CC Debugger连接,在PC上使用SmartRF Studio 7即可控制CC1125收发数据。详细请参考SmartRF Studio 7 说明书。说明书请联系我司获取TI官网下载www.ti.com

我司提供CC1125模块的测试底板,可从我司获取。


模块编程

模块软件应用请联系我司获取TI官网下载www.ti.com

产品型号接口类型芯片方案
载波频率
HZ
发射功率
dbm
封装形式
产品尺寸
mm
产品特点
N510AS-169MSPICC1125169M+15贴片20 x 17 x 3窄带
N510AS-433MSPICC1125433M+15贴片20 x 17 x 3窄带
N510AS-868MSPICC1125868M,915M+15贴片20 x 17 x 3窄带
N512BS-169M串口SPICC1125169M+15贴片29 x 22 x 3窄带
N512BS-433M串口SPICC1125433M+15贴片29 x 22 x 3窄带
N512BS-868M串口SPICC1125868M,915M+15贴片29 x 22 x 3窄带
N514AS-169M串口SPICC1125169M+24贴片36 x 24 x 3窄带
N514AS-433M串口SPICC1125433M+24贴片36 x 24 x 3窄带
N514AS-868M串口SPICC1125868M+24贴片36 x 24 x 3窄带
N514AS-915M串口SPICC1125915M+24贴片36 x 24 x 3窄带
N514FS-169M串口SPICC1125169M+30贴片42 x 22 x 3窄带,超远距离
N514FS-433M串口SPICC1125433M+30贴片42 x 22 x 3窄带,超远距离
N514FS-868M串口SPICC1125868M+30贴片42 x 22 x 3窄带,超远距离
N514FS-915M串口SPICC1125915M+30贴片42 x 22 x 3窄带,超远距离
N514ES-868M串口SPICC1125868M+33贴片42 x 22 x 3窄带,超远距离
N514ES-915M串口SPICC1125915M+33贴片42 x 22 x 3窄带,超远距离
N515ES-169MSPICC1125169M+24贴片插件30 x 23 x 9窄带,远距离
N515ES-433MSPICC1125433M+24贴片插件30 x 23 x 9窄带,远距离
N515ES-868MSPICC1125868M+24贴片插件30 x 23 x 9窄带,远距离
N515ES-915MSPICC1125915M+24贴片插件30 x 23 x 9窄带,远距离
N516BS-868MSPICC1125868M+27贴片插件35 x 22 x 9窄带,远距离
N516BS-915MSPICC1125915M+27贴片插件35 x 22 x 9窄带,远距离
N515FS-169MSPICC1125169M+30贴片32 x 24 x 9窄带,远距离
N515FS-433MSPICC1125433M+30贴片32 x 24 x 9窄带,远距离
N515FS-868MSPICC1125868M+30贴片32 x 24 x 9窄带,远距离
N515FS-915MSPICC1125915M+30贴片32 x 24 x 9窄带,远距离
N515GS-868MSPICC1125868M+33贴片32 x 24 x 9窄带,超远距离
N515GS-915MSPICC1125915M+33贴片32 x 24 x 9窄带,超远距离
