CC1125模块,串口,30dBm,N514FS-915M
分享到:

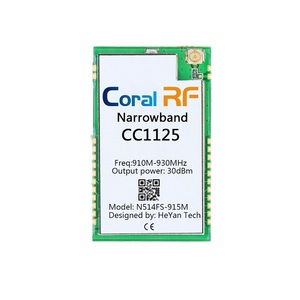

CC1125模块,串口,30dBm,N514FS-915M

型号: N514FS-915M
制式: FSK
工作频段: 915MHz
输出功率: 1W
控制接口: 串口,SPI
封装: 贴片
品牌: Coral RF
价格:
65.00
产品详情
系列产品

CC1125模块,无线模块,窄带串口模块,无线窄带通信,915MHz,PALNA,大功率CC1125模块

N514FS-915M集成了窄带芯片CC1125MCU、PA和LNA芯片适用于915MHz频段最大功率发射功率可达1瓦模块具有超远距离、超高灵敏度、低功耗大功率、超小滤波带宽的窄带等特点模块采用4设计,拥有出色的阻抗匹配和抗干扰性该模块主要针对窄带物联网煤矿监测Sigfox、科研和医疗以及远距离无线通信设备。N514FS-915M模块采用串口和SPI接口,方便使用。

N514FS-915MCC1125)适用欧美免费频段


射频接口
参数值
备注
工作频段
910MHz-930MHz
支持ISM频段
发射功率
+30dBm
最大功率约1000mW
接收灵敏度
-126dBm
1.2kbps
空中速率
0.3-200kbps
软件编程控制
频率偏差
+/-1kHz

实测距离
20000米
晴朗空旷环境,天线增益3dBi,天线离地高度2.5米,空中速率1.2kbps。


硬件参数
参数值
备注
模块尺寸
42 x 24 x 3mm
-
天线接口
IPEX邮票
-
模块通信接口
串口SPI
-
模块封装
贴片
插件底板


电气参数
最小值
典型
最大
单位
备注
工作电压
1.8
3.3
3.6
V

工作电压
2.8
3.6
5
V

发射电流

1400

mA
瞬时功耗
接收电流

35

mA
-
休眠电流

5

uA
软件编程控制
工作温度
-40

85
-



引脚定义

CC1125模块引脚图,无线模块,窄带串口模块,无线窄带通信,915MHz,PALNA,大功率CC1125模块

CC1125模块尺寸图,CC1125模块,无线模块,窄带串口模块,无线窄带通信,915MHz,PALNA,大功率CC1125模块


N514FS-915M模块测试方法


以禾研科技的配套的底板T513AP为例说明:

CC1125模块测试底板,CC1125模块,无线模块,窄带串口模块,无线窄带通信,915MHz,PALNA,大功率CC1125模块

T513AP集成了LED,USB转串口芯片,模块接口,可将模块直接卡在T513AP上,选择电源,然后用PC串口工具通过USB口与N514FS模块连接控制,收发数据。


N514FS-915M模块软件使用方法

模块软件应用请联系我司获取。


产品型号
接口类型
芯片方案
载波频率
HZ
发射功率
dbm
封装形式
产品尺寸
mm
产品特点
SPI
CC1125
169M
+15
贴片
20 x 17 x 3
窄带
SPI
CC1125
433M
+15
贴片
20 x 17 x 3
窄带
SPI
CC1125
868M,915M
+15
贴片
20 x 17 x 3
窄带
串口SPI
CC1125
169M
+15
贴片
29 x 22 x 3
窄带
串口SPI
CC1125
433M
+15
贴片
29 x 22 x 3
窄带
串口SPI
CC1125
868M,915M
+15
贴片
29 x 22 x 3
窄带
串口SPI
CC1125
169M
+24
贴片
36 x 24 x 3
窄带
串口SPI
CC1125
433M
+24
贴片
36 x 24 x 3
窄带
串口SPI
CC1125
868M
+24
贴片
36 x 24 x 3
窄带
串口SPI
CC1125
915M
+24
贴片
36 x 24 x 3
窄带
串口SPI
CC1125
169M
+30
贴片
42 x 22 x 3
窄带,超远距离
串口SPI
CC1125
433M
+30
贴片
42 x 22 x 3
窄带,超远距离
串口SPI
CC1125
868M
+30
贴片
42 x 22 x 3
窄带,超远距离
串口SPI
CC1125
915M
+30
贴片
42 x 22 x 3
窄带,超远距离
串口SPI
CC1125
868M
+33
贴片
42 x 22 x 3
窄带,超远距离
串口SPI
CC1125
915M
+33
贴片
42 x 22 x 3
窄带,超远距离
SPI
CC1125
169M
+24
贴片插件
30 x 23 x 9
窄带,远距离
SPI
CC1125
433M
+24
贴片插件
30 x 23 x 9
窄带,远距离
SPI
CC1125
868M
+24
贴片插件
30 x 23 x 9
窄带,远距离
SPI
CC1125
915M
+24
贴片插件
30 x 23 x 9
窄带,远距离
SPI
CC1125
868M
+27
贴片插件
35 x 22 x 9
窄带,远距离
SPI
CC1125
915M
+27
贴片插件
35 x 22 x 9
窄带,远距离
SPI
CC1125
169M
+30
贴片
32 x 24 x 9
窄带,远距离
SPI
CC1125
433M
+30
贴片
32 x 24 x 9
窄带,远距离
SPI
CC1125
868M
+30
贴片
32 x 24 x 9
窄带,远距离
SPI
CC1125
915M
+30
贴片
32 x 24 x 9
窄带,远距离
SPI
CC1125
868M
+33
贴片
32 x 24 x 9
窄带,超远距离
SPI
CC1125
915M
+33
贴片
32 x 24 x 9
窄带,超远距离
