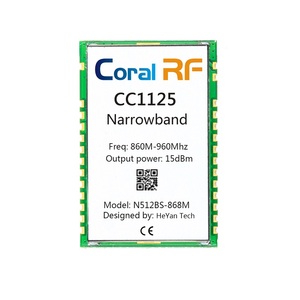

N512BS-868M集成了TI的窄带芯片CC1125和MCU芯片，适用于868MHz和915MHz频段，该模块具有低成本，低功耗，小体积，超窄带等特点。该模块采用4层板设计，拥有出色的阻抗匹配和抗干扰性。该模块主要针对窄带物联网、煤矿监测、Sigfox、科研、医疗以及中远距离无线通信设备。N512BS-868M模块采用串口和SPI接口，方便使用。
N512BS-868M（CC1125）适用于欧美免费频段。
射频接口 | 参数值 | 备注 |
工作频段 | 410MHz-480MHz | 支持ISM频段 |
发射功率 | +15dBm | 最大功率约30mW |
接收灵敏度 | -120dBm | - |
空中速率 | 0.3-200kbps | 软件编程控制 |
频率偏差 | +/-1 kHz |
|
实测距离 | 1500米 | 晴朗空旷环境，天线增益3dBi，天线离地高度2.5米，空中速率1.2kbps。 |
硬件参数 | 参数值 | 备注 |
模块尺寸 | 29 x 22 x 3mm | - |
天线接口 | 邮票孔 | - |
模块通信接口 | SPI | - |
模块封装 | 贴片 | - |
电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
工作电压 | 1.8 | 3.3 | 3.6 | V |
|
发射电流 |
| 60 |
| mA | 瞬时功耗 |
接收电流 |
| 28 |
| mA | - |
休眠电流 |
| 0.5 |
| uA | 软件编程控制 |
工作温度 | -40 |
| 85 | ℃ | - |
引脚定义
N512BS-868M模块测试方法
以禾研科技的配套的底板T513AP为例说明：
T513AP集成了LED，USB转串口芯片，模块接口，可将模块直接卡在T513AP上，选择电源，然后用PC串口工具通过USB口与N512BS模块连接控制，收发数据。
N512BS-868M模块软件使用方法
模块软件应用请联系我司获取。
