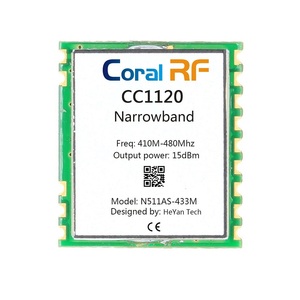

CC1120模块,15dBm,N511AS-433M

型号: N511AS-433M
制式: FSK
工作频段: 433MHz
输出功率: 40mW
控制接口: SPI
封装: 贴片
品牌: Coral RF
价格:
22.00
产品详情
系列产品

CC1120模块,无线模块,窄带模块,SPI模块,Sigfox,433MHz

N511AS-433M集成TI CC1120芯片和高精度TCXO晶振用于433MHz频段CC1120模块具有低成本、低功耗小体积和窄带等特点。CC1120模块采用4设计,拥有出色的阻抗匹配和抗干扰性该模块主要针对窄带物联网sigfox、科研、擦窗机、医疗以及中远距离无线通信设备等。CC1120模块采用SPI接口,方便使用。

N511AS-433MCC1120)适用国内免费频段


射频接口
参数值
备注
工作频段
410MHz-480MHz
支持ISM频段
发射功率
+15dBm
最大功率40mW
接收灵敏度
-120dBm
-
空中速率
0.3-200kbps
软件编程控制
频率偏差
+/-1 kHz

实测距离
1500米
晴朗空旷环境,天线增益3dBi,天线离地高度2.5米,空中速率1.2kbps。


硬件参数
参数值
备注
模块尺寸
20 x 17 x 3mm
-
天线接口
邮票
-
模块通信接口
SPI
-
模块封装
贴片
-


电气参数
最小值
典型
最大
单位
备注
工作电压
1.8
3.3
3.6
V

发射电流

50

mA
瞬时功耗
接收电流

18

mA
-
休眠电流

0.5

uA
软件编程控制
工作温度
-40

85
-



引脚定义

CC1120模块尺寸图,CC1120模块,无线模块,窄带模块,SPI模块,Sigfox,433MHz

CC1120模块引脚图,CC1120模块,无线模块,窄带模块,SPI模块,Sigfox,433MHz


模块测试

将N511AS-433M模块与CC Debugger连接,在PC上使用SmartRF Studio 7即可控制CC1120收发数据。详细请参考SmartRF Studio 7 说明书。说明书请联系我司获取TI官网下载www.ti.com

我司提供CC1120模块的测试底板,可从我司获取。


模块编程

模块软件应用请联系我司获取TI官网下载www.ti.com


产品型号接口类型芯片方案
载波频率
HZ
发射功率
dbm
封装形式
产品尺寸
mm
产品特点
N511AS-169MSPICC1120169M+15贴片20 x 17 x 3窄带
SPICC1120433M+15贴片20 x 17 x 3窄带
SPICC1120868M,915M+15贴片20 x 17 x 3窄带
串口SPICC1120169M+15贴片29 x 22 x 3窄带
N512AS-433M串口SPICC1120433M+15贴片29 x 22 x 3窄带
串口SPICC1120868M,915M+15贴片29 x 22 x 3窄带
串口SPICC1120169M+24贴片36 x 24 x 3窄带
串口SPICC1120433M+24贴片36 x 24 x 3窄带
串口SPICC1120868M+24贴片36 x 24 x 3窄带
串口SPICC1120915M+24贴片36 x 24 x 3窄带
串口SPICC1120169M+30贴片42 x 22 x 3窄带,超远距离
串口SPICC1120433M+30贴片42 x 22 x 3窄带,超远距离
串口SPICC1120868M+30贴片42 x 22 x 3窄带,超远距离
串口SPICC1120915M+30贴片42 x 22 x 3窄带,超远距离
串口SPICC1120868M+33贴片42 x 22 x 3窄带,超远距离
串口SPICC1120915M+33贴片42 x 22 x 3窄带,超远距离
SPICC1120169M+24贴片插件30 x 23 x 9窄带,远距离
SPICC1120433M+24贴片插件30 x 23 x 9窄带,远距离
SPICC1120868M+24贴片插件30 x 23 x 9窄带,远距离
SPICC1120915M+24贴片插件30 x 23 x 9窄带,远距离
SPICC1120868M+27贴片插件35 x 22 x 9窄带,远距离
SPICC1120915M+27贴片插件35 x 22 x 9窄带,远距离
SPICC1120169M+30贴片32 x 24 x 9窄带,远距离
SPICC1120433M+30贴片32 x 24 x 9窄带,远距离
SPICC1120868M+30贴片32 x 24 x 9窄带,远距离
SPICC1120915M+30贴片32 x 24 x 9窄带,远距离
SPICC1120868M+33贴片32 x 24 x 9窄带,超远距离
SPICC1120915M+33贴片32 x 24 x 9窄带,超远距离
