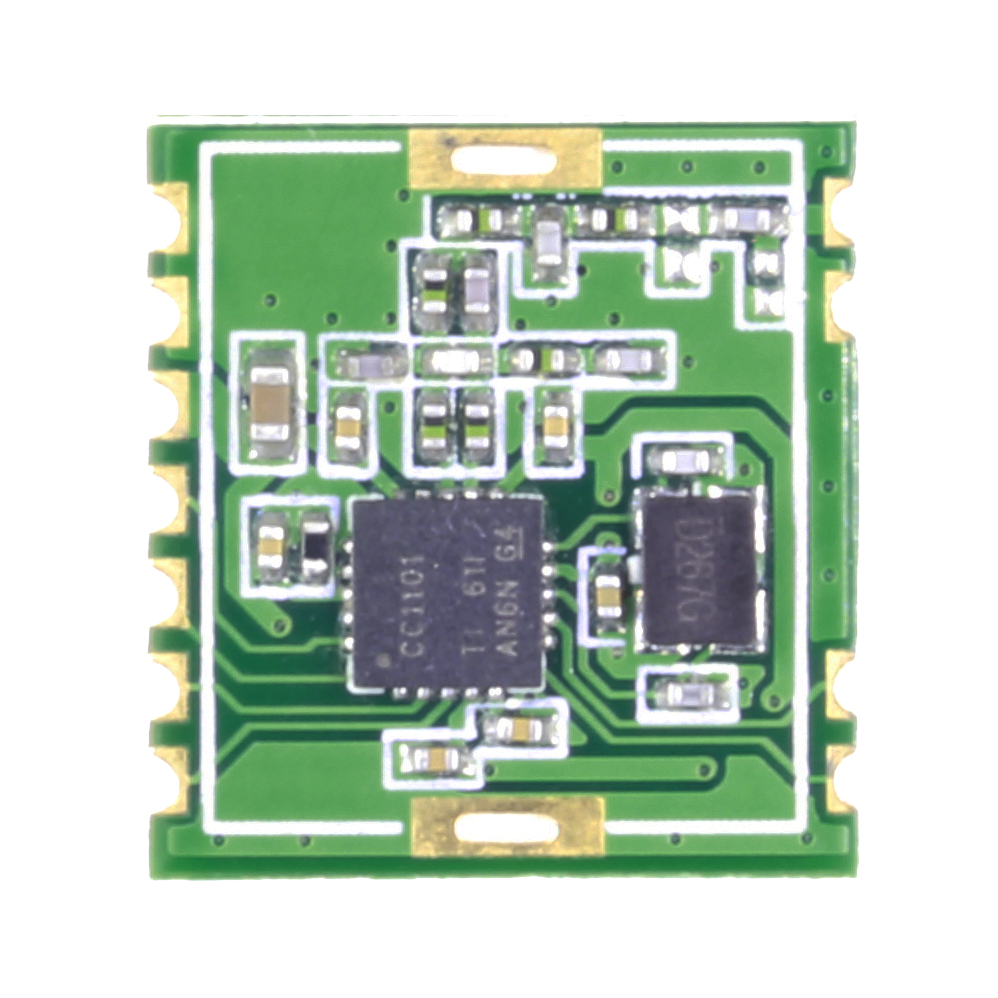

CC1101模块,N503AS-433M

型号: N503AS-433M
制式: FSK
工作频段: 433MHz
输出功率: 10mW
控制接口: SPI
封装: 贴片
品牌: Coral RF
价格:
13.80
产品详情
系列产品


N503AS-433M集成TI CC1101芯片适用于433Mhz频段CC1101模块具有低成本,低功耗小体积特点模块采用2设计该模块主要针对物联网智能家庭、无线抄表、科研和医疗以及距离无线通信设备。CC1101模块将所有引脚引出,方便二次开发。

N503AS-433MCC1101)适用国内免费频段


射频接口
参数值
备注
工作频段
410MHz-464MHz
支持ISM频段
发射功率
+12dBm
最大功率10mW
接收灵敏度
-116dBm
-
空中速率
0.6-500kbps
软件编程控制
频率偏差
+/-10kHz

实测距离
800米
晴朗空旷环境,天线增益3dBi,天线离地高度2.5米,空中速率1.2kbps。


硬件参数
参数值
备注
模块尺寸
17 x 16 x 3mm
-
天线接口
邮票
-
模块通信接口
SPI
软件编程控制
模块封装
贴片
-


电气参数
最小值
典型
最大
单位
备注
MCU工作电压
1.8
3.3
3.9
V

发射电流

35

mA
瞬时功耗
接收电流

18

mA
-
休眠电流

0.5

uA
软件编程控制
工作温度
-30

+75
-


引脚定义


模块编程

模块具体编程信息应用请联系我司获取TI官网下载www.ti.com




产品型号
接口类型
芯片方案
载波频率
HZ
发射功率
dbm
封装形式
产品尺寸
mm
产品特点
N503AS-433M
SPI
CC1101
433M
+12
贴片
17 x 16 x 3
低成本
N503AS-868M
SPI
CC1101
868M,915M
+12
贴片
17 x 16 x 3
低成本
N507AS-433M
SPI
CC1101
433M
+22
贴片
27 x 23 x 3
低成本
N507AS-868M
SPI
CC1101
868M,915M
+22
贴片
27 x 23 x 3
低成本
N507AS-915M
SPI
CC1101
868M,915M
+22
贴片
27 x 23 x 3
低成本
