N711AP-ZB CC2538 Zigbee多功能开发Dongle
集网关、抓包器、嗅探器于一体 | 开放式二次开发平台 | Zigbee网络部署与调试利器
🚀 一、产品概述：您的Zigbee网络“瑞士军刀”

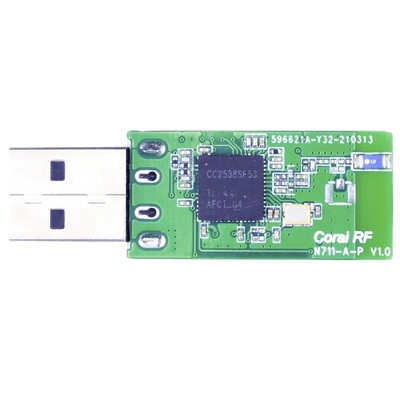

N711AP-ZB 是一款基于 德州仪器（TI）高性能CC2538 片上系统精心设计的 多功能USB Zigbee Dongle。它不仅仅是一个简单的无线适配器，更是集 Zigbee协调器（网关）、网络抓包分析器（Sniffer）和协议嗅探器 三大核心功能于一身的专业级开发与调试工具。
核心定位：专为 Zigbee产品开发者、智能家居集成商、物联网解决方案工程师以及科研人员 打造。无论是构建一个新的Zigbee网络，还是对现有网络进行深度调试、性能分析和协议研究，N711AP-ZB 都能提供从硬件到软件的全方位支持。
设计理念：我们深知开发者在网络调试中的痛点。因此，我们在一个仅 37x17x7mm 的紧凑USB设备中，不仅集成了完整的射频电路与天线（IPEX+贴片天线双选项），还额外设计了 用户可编程的双色LED状态指示灯、功能按键，并完整引出了标准的 JTAG调试烧录接口。这一切都旨在提供极致的开发灵活性与调试便利性。
✨ 二、核心功能与优势
| 功能模式 | 功能描述 | 核心价值 |
|---|---|---|
| 1. Zigbee协调器/网关 | 运行Zigbee PRO协议栈，作为网络中心，管理终端设备入网、路由及数据汇聚。 | 快速搭建Zigbee网络原型。通过USB连接电脑或嵌入式主机，即可创建一个功能完整的Zigbee网络，进行应用测试与验证。 |
| 2. 网络抓包器 (Packet Sniffer) | 捕获空中所有Zigbee数据包，并实时传输至上位机软件进行解析和展示。 | 深度调试网络问题。可视化查看数据包交互、信号强度(RSSI)、网络拓扑，精准定位通信失败、干扰冲突等疑难杂症。 |
| 3. 协议嗅探器 (Protocol Analyzer) | 对特定信道或网络进行长期监听与分析，用于协议研究、性能评估和安全审计。 | 理解网络行为，优化协议。为产品研发和网络优化提供第一手的数据依据。 |
| 4. 开放式开发平台 | 引出CC2538所有关键IO，提供完整JTAG接口，预装引导程序，支持自定义固件。 | 无限的功能扩展可能。您可以根据需要，将其改造成专用的测试工具、定制网关或任何基于CC2538的应用。 |
📡 三、详细技术规格
3.1 射频与核心参数
| 参数 | 规格 | 备注/条件 |
|---|---|---|
| 核心芯片 | TI CC2538 | 32位ARM Cortex-M3， 集成512KB Flash，32KB RAM |
| 无线标准 | IEEE 802.15.4 / Zigbee 3.0 | 兼容Zigbee PRO协议栈 |
| 工作频段 | 2.4 GHz ISM (2400 - 2483.5 MHz) | 全球通用免许可频段 |
| 发射功率 | +7 dBm（最大值，约5mW） | 软件可调，满足一般室内覆盖 |
| 接收灵敏度 | -96 dBm（典型值） | @ 250 kbps, PER<1% |
| 数据速率 | 250 kbps | |
| 实测通信距离 | > 300 米 | 空旷环境，3dBi外接天线 |
3.2 硬件与接口特性
| 类别 | 参数项目 | 规格 |
|---|---|---|
| 主机接口 | 类型 | USB 2.0 (Type-A 公头) |
| 天线选项 | 主接口 | IPEX (一代) 连接器（用于外接高增益天线） |
| 板载天线 | 陶瓷贴片天线（默认配置，便捷使用） | |
| 调试接口 | 类型 | 标准10-pin JTAG接口 |
| 兼容仿真器 | TI XDS110, XDS100v3 等 | |
| 用户交互 | 指示灯 | 双色LED（红/绿），可用于指示电源、状态、数据收发 |
| 按键 | 1x 用户可编程按键，可用于复位、功能切换等 | |
| 物理特性 | 尺寸 (L×W×H) | 37.0 × 17.0 × 7.0 mm（不含USB插头） |
| 工作电压 | 5V (由USB总线供电) |
3.3 电气特性 (典型值 @5V USB供电)
| 参数 | 典型值 | 单位 | 条件 |
|---|---|---|---|
| 发射电流 | 35 | mA | @ +7dBm输出 |
| 接收电流 | 25 | mA | 持续监听模式 |
| 工作温度 | -30 ~ +75 | ℃ | 工业级宽温范围 |
🔌 四、典型应用场景
Zigbee产品开发与测试：
场景：开发新的Zigbee终端设备（如传感器、开关）时，使用N711AP作为协调器组建测试网络，并用其抓包功能调试设备入网、数据上报等交互过程。
价值：一站式解决组网与调试需求，大幅缩短开发周期。
智能家居系统集成与部署：
场景：在部署全屋智能系统时，将其插入笔记本作为临时网关，扫描环境信道质量，定位Wi-Fi干扰源，并嗅探现有Zigbee网络状态，优化网关放置位置。
价值：提升部署成功率与网络稳定性，减少后期维护麻烦。
物联网教学与科研：
场景：用于高校物联网通信课程实验，学生可通过它直观学习Zigbee协议栈各层数据包结构、网络形成过程。
价值：将抽象的协议理论可视化，是绝佳的教学演示工具。
Zigbee网络运维与故障诊断：
场景：当已部署的Zigbee网络出现部分设备掉线、响应慢等问题时，通过嗅探模式分析网络拥堵、路由故障或外部干扰。
价值：快速精准定位问题根源，保障商业项目稳定运行。
🛠️ 五、开箱即用与二次开发
开箱即用：
随Dongle提供 多功能固件，可通过上位机工具一键切换协调器/抓包器模式。
配套 图形化抓包分析软件，支持Windows系统，可解析并图形化显示MAC层、网络层、应用层数据包。
提供简单的网络管理配置工具。
二次开发：
环境搭建：使用 TI Code Composer Studio (CCS) 或 IAR Embedded Workbench，搭配 Z-Stack™ 协议栈。
硬件连接：通过10-pin JTAG线连接XDS110等仿真器至Dongle的调试口。
自由编程：您可以：
编写自定义的Zigbee应用样例。
修改底层驱动，优化射频参数。
开发全新的专用工具固件（如频谱仪、定频发射器等）。
📦 六、订购信息
| 产品型号 | 描述 | 核心芯片 | 射频功率 | 关键特性 |
|---|---|---|---|---|
| N711AP-ZB | Zigbee多功能开发Dongle | TI CC2538 | +7 dBm | 三合一功能、JTAG调试口、双LED与按键 |
标准包装包含：
N711AP-ZB Dongle 一个
使用指南一份
相关软件工具下载链接与授权
✅ 七、选择N711AP-ZB，选择专业与效率
在Zigbee开发与部署的每一个阶段，N711AP-ZB 都是您身边不可或缺的专业伙伴。它化繁为简，将昂贵的专业仪表功能融入一个经济实用的USB设备中，同时保留了完整的开发自由度。
我们提供：
稳定可靠的产品：严格的射频与功能测试，确保性能一致。
持续更新的软件：配套工具软件会随协议栈升级而更新。
专业的技术支持：协助您解决开发过程中遇到的软硬件问题。
立即将N711AP-ZB加入您的开发工具箱，体验高效、洞察明晰的Zigbee开发之旅！
联系我们，获取：
详细产品数据手册与用户手册。
配套软件工具包下载地址。
样品购买与技术咨询。
**N711AP-ZB —— 从网络构建到深度洞察，一手掌握。
