N536ES 旗舰级2瓦大功率无线串口模块 | 基于TI CC1314R10 + PA/LNA | +33dBm | 支持433/868/915/1200MHz

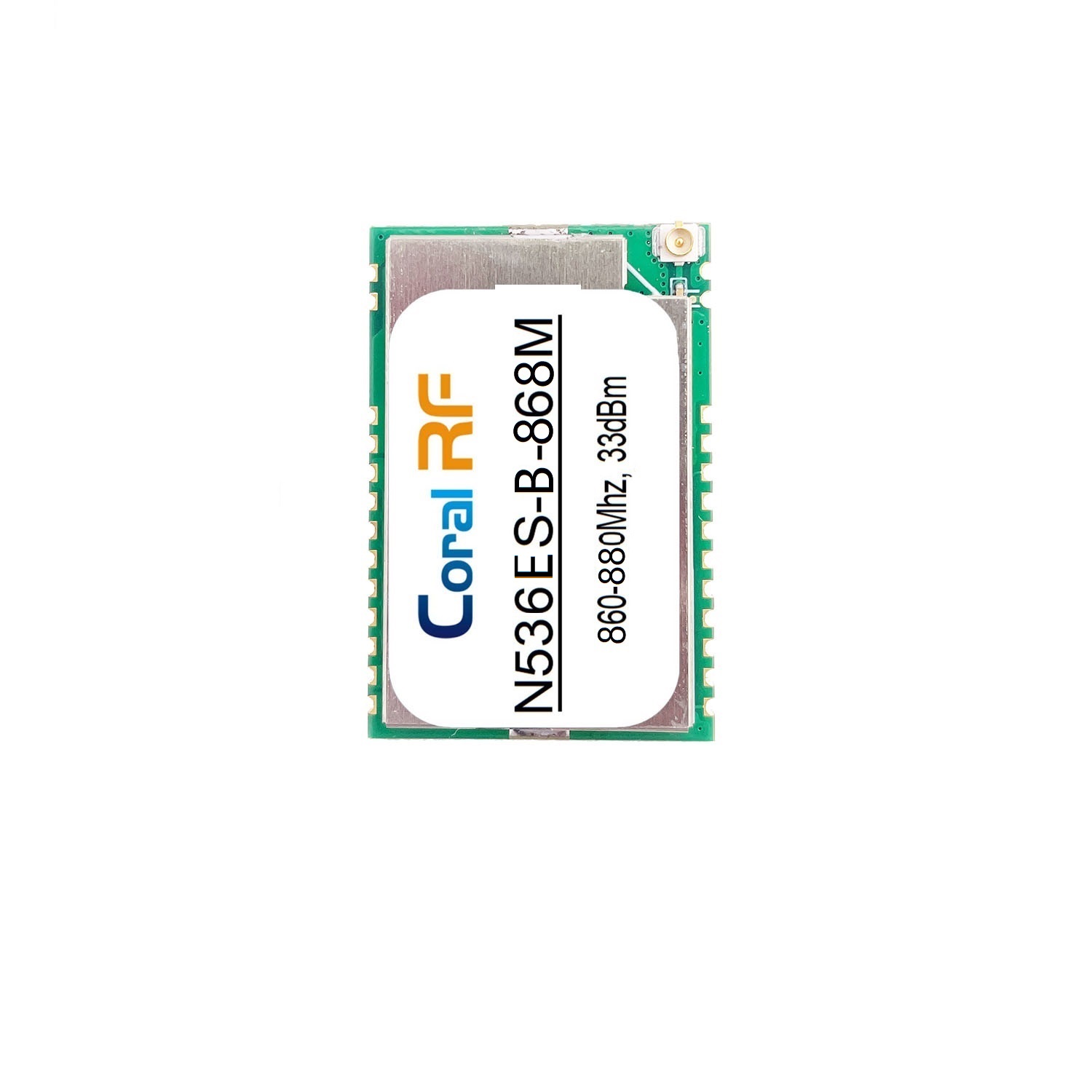

N536ES 旗舰级2瓦大功率Sub-1GHz无线串口模块
基于TI CC1314R10 + 高性能PA/LNA | 高达+33dBm输出 | 支持433/868/915/1200MHz及多频段
一、 核心亮点
功率巅峰：集成高性能外置PA，提供惊人的 +33dBm（2000mW，2瓦） 合法最大发射功率，为Sub-1GHz频段远距离与复杂环境穿透提供终极链路预算。
旗舰核心：搭载TI新一代 CC1314R10 无线MCU，配备1024KB Flash的ARM Cortex-M33内核，兼具顶尖射频性能与强大边缘处理能力。
全球频段：灵活支持 433MHz、868MHz、915MHz、1200MHz 及 169MHz、779MHz 等全球主要Sub-1GHz ISM频段，单一硬件满足多区域部署。
开放设计：采用全引脚引出设计，开放所有MCU IO（UART、SPI、GPIO等），支持从简单透传到深度定制的全方位二次开发。
二、 产品概述
N536ES是一款面向超远距离、高可靠性与专业级应用设计的旗舰型无线通信模块。它基于德州仪器（TI）最新的CC1314R10无线微控制器平台，并集成了专业级功率放大器（PA）与低噪声放大器（LNA），将射频输出能力推升至2瓦，重新定义了Sub-1GHz模块的性能上限。
该模块不仅提供了无与伦比的物理层信号强度，以确保在极端距离、密集障碍物或强干扰环境下的通信可靠性，其强大的M33内核与充足的存储空间，更使其能够胜任复杂网络协议栈、数据预处理及边缘计算任务。紧凑的SMD封装与全功能引脚开放，使其既能快速集成用于数据透传，也能作为核心主控构建高度定制化的智能无线终端。
N536ES是构建关键任务型无线网络，如广域能源计量、工业监控、应急通信及高端物联网系统的理想基石。
三、 详细技术规格
| 类别 | 参数项 | 规格详情 |
|---|---|---|
| 射频性能 | 核心方案 | TI CC1314R10 + 外置PA/LNA芯片 |
| 工作频段 | 433MHz, 868MHz, 915MHz, 1200MHz (典型)。支持 160-960MHz及1200MHz 范围定制（如169M, 779M）。 | |
| 发射功率 | 最高 +33 dBm (约 2000mW)，软件可调。 | |
| 接收灵敏度 | -112 dBm (@ 50 kbps，典型值)。具备优异的弱信号接收能力。 | |
| 数据传输率 | 0.3 至 4000 kbps，可通过软件灵活配置。 | |
| 频率偏差 | ≤ ±10 kHz (采用高精度TCXO)。 | |
| 硬件配置 | 主处理器 | ARM Cortex-M33，主频48MHz，集成 1024 KB Flash。 |
| 通信接口 | UART, SPI 及多达20个可配置GPIO (通过引脚引出)，支持ADC、I2C等功能。 | |
| 天线接口 | IPEX-1代连接器 及 RF 邮票孔，支持外接天线或PCB天线。 | |
| 封装形式 | 表面贴装（SMD）。 | |
| 模块尺寸 | 36.0 mm × 24.0 mm × 3.0 mm (长×宽×高)。 | |
| 电气特性 | MCU工作电压 | 2.0V – 3.6V (典型 3.3V)。 |
| PA工作电压 | 4.5V – 5.5V (典型 5V)，峰值电流能力需≥1.2A。 | |
| 工作电流 | 发射：约900 mA (@ +33dBm)；接收：约12-15 mA；休眠：低至1.5 µA。 | |
| 工作温度 | -30°C 至 +70°C (可扩展至-40°C ~ +85°C存储)。 | |
| 传输性能 | 实测距离 | 视距（LOS）条件下可达5000米以上 (速率1.2kbps，使用3dBi天线)。 |
四、 引脚说明
| 引脚编号 | 引脚名称 | 类型 | 功能描述与关键说明 |
|---|---|---|---|
| 1 | GND | PWR | 电源地。 必须与主控板地平面良好连接。 |
| 2 | GND | PWR | 电源地。 |
| 3 | VCCPA | PWR | 功率放大器(PA)电源。 输入范围：4.5V - 5.5V (典型5V)。 关键要求： 为保证+33dBm大功率稳定输出，此路电源必须能提供≥1200mA的瞬态电流，且纹波噪声需极低。建议使用高性能LDO或DCDC单独供电。 |
| 4 | VCCPA | PWR | 功率放大器(PA)电源。 功能与引脚3并联，以降低路径阻抗和提供更大电流能力。布线时需与引脚3同网络等长处理。 |
| 5 | GND | PWR | 电源地（PA部分）。 为PA的大电流回路提供就近的低阻抗接地路径。 |
| 6 | DIO2 | I/O | 通用可编程数字输入/输出口。 可用作GPIO或配置为外设功能（如UART RX）。 |
| 7 | DIO3 | I/O | 通用可编程数字输入/输出口。 可用作GPIO或配置为外设功能（如UART TX）。 |
| 8 | DIO5 | I/O | 通用可编程数字输入/输出口。 |
| 9 | DIO6 | I/O | 通用可编程数字输入/输出口。 |
| 10 | DIO7 | I/O | 通用可编程数字输入/输出口。 |
| 11 | DIO8 | I/O | 通用可编程数字输入/输出口。 |
| 12 | VCC | PWR | MCU (CC1314R10) 核心电源。 输入范围：2.0V - 3.6V (典型3.3V)。 此电源应与VCCPA (5V) 隔离，避免大电流干扰。 |
| 13 | GND | PWR | MCU 核心电源地。 |
| 14 | RESET | I | 模块硬件复位输入，低电平有效。 内部有上拉，通常可悬空。如需控制，建议使用开漏驱动。 |
| 15 | TMS | I/O | JTAG调试接口 - 测试模式选择。 用于连接仿真器（如TI XDS110）进行在线调试和程序烧录。 |
| 16 | TCK | I | JTAG调试接口 - 测试时钟输入。 |
| 17 | DIO18 | I/O | 通用可编程数字输入/输出口。 |
| 18 | DIO19 | I/O | 通用可编程数字输入/输出口。 |
| 19 | DIO20 | I/O | 通用可编程数字输入/输出口。 |
| 20 | DIO21 | I/O | 通用可编程数字输入/输出口。 |
| 21 | DIO22 | I/O | 通用可编程数字输入/输出口。 |
| 22 | DIO23 | I/O | 通用可编程数字输入/输出口。 |
| 23 | DIO24 | I/O | 通用可编程数字输入/输出口。 |
| 24 | DIO25 | I/O | 通用可编程数字输入/输出口。 |
| 25 | RF | RF | 射频信号引脚。 此引脚通过内部匹配网络连接至IPEX连接器。严禁直接连接天线，必须通过IPEX座子外接50欧姆匹配、高功率容量的天线。 |
| 26 | GND | PWR | 射频部分屏蔽地。 对射频性能至关重要，PCB布局时应确保其与主地良好连接。 |
使用要点与建议：
电源设计：VCC (3.3V) 和 VCCPA (5V) 必须分开供电并做好去耦，这是模块稳定工作的基石。
接地：所有GND引脚应通过过孔连接到PCB完整、坚实的地平面，尤其是引脚3/4/5附近。
未使用IO：未使用的DIO引脚，建议在软件中初始化为带上拉的输入模式，或硬件上做适当处理，避免悬空。
射频路径：连接IPEX座子到引脚25的微带线需做严格的50Ω阻抗控制，并保持路径最短。
散热考虑：在持续大功率发射时，模块底部（特别是PA区域）会产生热量，PCB设计应考虑散热过孔或外加散热措施。
五、 典型应用场景
超远程自动抄表（AMR/WM-Bus）：适用于水、电、气、热表的大范围、高可靠性集中抄读系统，尤其在868MHz（欧标）与433MHz频段。
关键工业监控与控制：石油管线、电网、矿区等恶劣环境下的广域设备状态监测与安全预警系统。
专业级无线传感器网络（WSN）：用于智慧农业、环境监测的大范围、低功耗传感数据汇聚。
应急通信与专网设备：构建高功率、高抗干扰的专用指挥、调度或备份通信链路。
智能家居与楼宇自动化（高端）：作为覆盖大型别墅、园区或复杂建筑结构的中枢网关。
六、 开发与生产支持
快速评估：提供评估底板，方便通过UART进行串口透传测试，快速验证通信距离与稳定性。
深度开发：基于 TI SimpleLink™ CC13xx/CC26xx SDK，可进行底层驱动、协议栈（如WM-Bus）及自定义应用的开发。全引脚开放允许深度硬件集成。
量产集成：SMD贴片封装，适合自动化生产。提供完整的硬件设计参考（原理图可从官网获取），助力客户产品快速上市。
重要提示：为发挥2瓦最大性能并确保稳定性，必须为PA部分提供足额、低噪声的5V/1.2A以上电源，并匹配高功率容量的优质天线。
七、 订购信息
| 产品型号 | 核心芯片 | 工作频段 | 发射功率 |
|---|---|---|---|
| N536ES-433M | CC1314R10 + PA/LNA | 410 – 480 MHz | +33 dBm (2W) |
| N536ES-868M | CC1314R10 + PA/LNA | 860 – 880 MHz | +33 dBm (2W) |
| N536ES-915M | CC1314R10 + PA/LNA | 910 – 930 MHz | +33 dBm (2W) |
| N536ES-1200M | CC1314R10 + PA/LNA | 1210 – 1250 MHz | +33 dBm (2W) |
| 其他频段（如169M，779M）可咨询定制 |
八、 为什么选择N536ES？
N536ES代表了Sub-1GHz无线模块在性能、集成度与灵活性上的顶峰。当您的应用面临极限距离、密集遮挡或最高可靠性要求的挑战时，它提供了不妥协的解决方案。
选择N536ES，您将获得：
征服物理极限的信心：2瓦功率储备，应对最严苛的通信环境。
面向未来的处理平台：CC1314R10提供充沛的计算资源，支持复杂应用与长期功能升级。
简化系统设计的优势：单模块集成射频、处理与接口，降低整体BOM成本与开发风险。
专业项目准入的钥匙：满足能源、工业、公共安全等领域对通信核心部件的高标准要求。
如需挑战最远的距离与最复杂的场景，N536ES是您的终极选择。 欢迎联系我们的技术支持团队，获取详细资料、评估套件及针对您具体应用的方案咨询。
