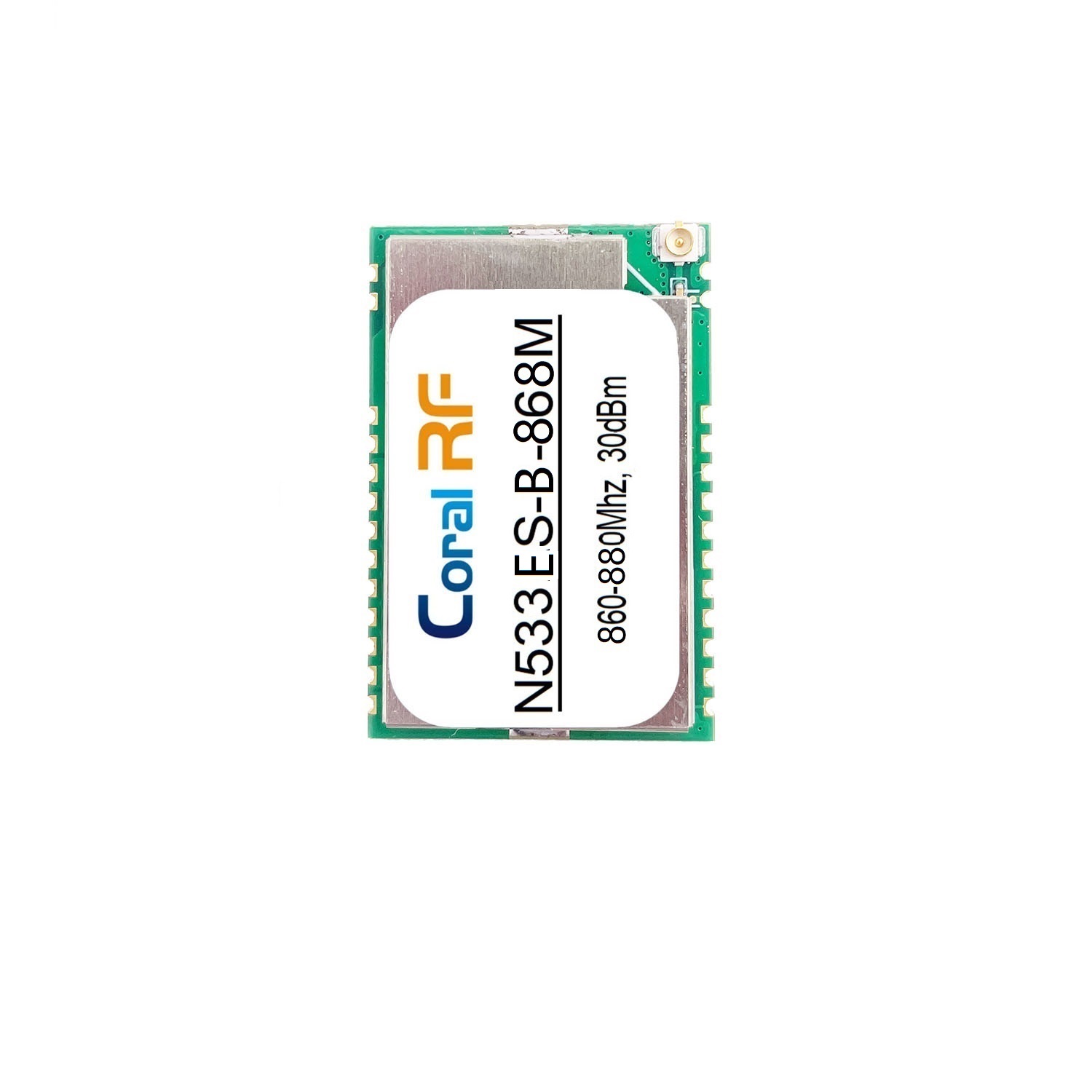

N533ES-CC1314R10 1W大功率无线串口模块
大容量、高功率、超远距工业无线通信旗舰方案
产品概述
N533ES是一款基于 德州仪器（TI）新一代CC1314R10 高性能无线微控制器，并集成 专业级射频功率放大器（PA） 与 低噪声放大器（LNA） 的旗舰级 1瓦（30dBm）大功率无线串口模块。本模块专为对存储容量、通信距离及系统可靠性有极致要求的顶级工业应用而设计，集 1W射频功率、1024KB超大Flash 与 多频段支持 于一体，在空旷环境下可实现 超过4000米 的超远距离稳定通信，是复杂物联网系统、高可靠远程控制等场景的核心无线引擎。
模块采用 高精度晶振 与 4层工业PCB工艺，确保在 -30℃ 至 +75℃ 的严苛温度范围内，具备顶级的频率稳定性与抗干扰能力。设计上将CC1314R10芯片 全部功能引脚引出，并支持 UART串口（AT指令） 与 SPI 双通信接口，为复杂协议栈实现、海量数据处理及深度定制开发提供了无与伦比的平台灵活性。
核心优势与特点
旗舰级“大容量+大功率”组合：核心搭载具备 1024KB超大Flash 的CC1314R10芯片，为最复杂的应用协议、高级网络栈和用户程序提供充裕空间，同时结合 1W（+30dBm）专业射频功率，同时满足“强大脑”与“强信号”的需求。
专业级射频前端集成：内置 高性能PA与LNA，提供高达 +30dBm 的强劲发射与 -124dBm 的高灵敏度接收，链路预算卓越，从容应对极限距离与复杂电磁环境挑战。
多频段灵活覆盖：全面支持 169MHz、433MHz、868MHz、915MHz 等多个ISM频段，用户可根据地域法规、穿透需求及通信距离选择最优方案，实现全球产品部署。
超远距与高可靠性：“大功率+高灵敏度”双重保障，实测 空旷环境通信距离轻松突破4000米，并能在多径、遮挡等复杂环境下保持稳定连接。
极致灵活的开发平台：
快速集成：支持 UART AT指令集，轻松实现参数配置与数据透传，极大缩短开发周期。
深度掌控：提供 SPI接口 并引出全部芯片I/O引脚，支持基于TI SimpleLink SDK的底层开发与完全自定义的私有协议。
工业级坚固设计：宽温工作范围、4层沉金PCB及全贴片工业级元件，确保在野外、井下、工业现场等恶劣环境中长期稳定运行。
详细技术规格
1. 射频参数
| 参数 | 规格值 | 备注/条件 |
|---|---|---|
| 工作频段 | 169MHz, 433MHz, 868MHz, 915MHz | 订购时选择具体型号 |
| 频率范围 | 169-170MHz, 410-510MHz, 779-960MHz | 软件可编程，精确调谐 |
| 发射功率 | +30 dBm（最大值，约1000mW） | 需 VCCPA=5V 供电支持 |
| 接收灵敏度 | -124 dBm（典型值） | 保障极端距离下的信号可靠接收 |
| 调制方式 | 2-FSK, GFSK, MSK, OOK | 软件可配置 |
| 空中速率 | 0.3 — 4000 kbps | 速率可编程，完美平衡距离与数据吞吐量 |
| 实测通信距离 | > 4000 米 | 条件：空旷，3dBi天线，速率1.2kbps |
2. 硬件与接口参数
| 参数 | 规格 | 备注 |
|---|---|---|
| 核心芯片 | TI CC1314R10 + 外置PA/LNA | 1024KB Flash，强大处理核心 |
| 模块尺寸 | 36.0 × 24.0 × 3.0 mm | 坚固的工业级表贴封装 |
| 天线接口 | IPEX连接器、邮票孔 | 支持连接专业高性能天线 |
| 数据接口 | UART (TTL)、SPI | 双模通信接口，适应不同开发模式 |
| 安装方式 | 表面贴装（SMT） | 符合自动化生产线要求 |
3. 电气参数
| 参数 | 条件 | 典型值 | 单位 |
|---|---|---|---|
| MCU工作电压 (VCC) | 推荐值 | 3.3 | V |
| PA工作电压 (VCCPA) | 范围 | 4.5 - 5.5 (推荐5.0) | V |
| 发射电流 | @ +30dBm, VCCPA=5V | 600 | mA |
| 接收电流 | 6.9 | mA | |
| 休眠电流 | Shutdown模式 | 1.5 | μA |
| 工作温度 | -30 ~ +75 | ℃ |
典型应用领域
复杂工业物联网系统：需要运行复杂协议栈（如自定义Mesh、IPv6）的广域设备网络，如智能电网、高级工厂自动化。
高可靠远程监控与数据采集：关键基础设施（变电站、输油管线）的状态监测与安全预警系统。
高级智慧城市与农业：集成多种传感器与执行器，需要大量本地逻辑处理与存储的大型智慧农业或城市管理项目。
专业安防与应急通信网络：构建需要大容量固件支持高级加密与路由算法的专用安防或应急通信网络。
高端科研与特种设备：无人机集群控制、野外长期监测站等对处理能力、存储和通信距离均有严苛要求的场合。
订购信息
| 产品型号 | 描述 | 频率范围 | 发射功率 |
|---|---|---|---|
| N533ES-169M | CC1314R10 1W大功率无线串口模块 | 169 - 170 MHz | +30 dBm |
| N533ES-433M | CC1314R10 1W大功率无线串口模块 | 410 - 510 MHz | +30 dBm |
| N533ES-868M | CC1314R10 1W大功率无线串口模块 | 779 - 880 MHz | +30 dBm |
| N533ES-915M | CC1314R10 1W大功率无线串口模块 | 910 - 930 MHz | +30 dBm |
我们可提供配套的专业高增益天线、高效大电流电源方案及 针对复杂应用的定制固件开发 服务。
开发与使用指南
关键电源设计：
为实现稳定的+30dBm输出，必须为
VCCPA引脚提供极其稳定、低噪声的5V电源，建议电源持续供电能力 不低于1.5A。需使用高质量DCDC转换器及低ESR电容进行退耦。MCU部分的
VCC使用纯净的3.3V电源。
天线与散热管理：
天线：必须选用 高性能、高功率容量（≥2W）、50Ω完美匹配 的专业天线，这是发挥1W功率优势的基础。
散热：1W持续发射功率下需重视散热。建议将模块焊接在具有大面积接地敷铜和散热过孔的PCB上，并在结构设计中考虑通风。
充分利用大存储优势：
在开发中，可充分利用1024KB Flash空间，集成更复杂的应用逻辑、OTA升级功能或历史数据缓存，提升产品价值。
技术支持：
模块参考设计资料（原理图、PCB封装）可从官网获取。对于复杂系统设计、协议开发或性能优化，我们的资深工程师团队可提供深度支持。
集大成之作：以1W射频动力与1024KB智慧空间，赋能下一代工业无线系统。
N533ES-CC1314R10 1W大功率模块，是您构建高端、复杂、高可靠性无线应用的基石。
立即联系我们，获取旗舰产品样片、完整开发资源及顶级技术方案支持！
重要提示：本产品为专业级大功率射频设备。在使用前，请务必了解并严格遵守您所在国家或地区关于无线电发射设备的管理规定，确保取得必要的型号核准或使用许可。规格参数可能更新，请以我方提供的最终版数据手册为准。
