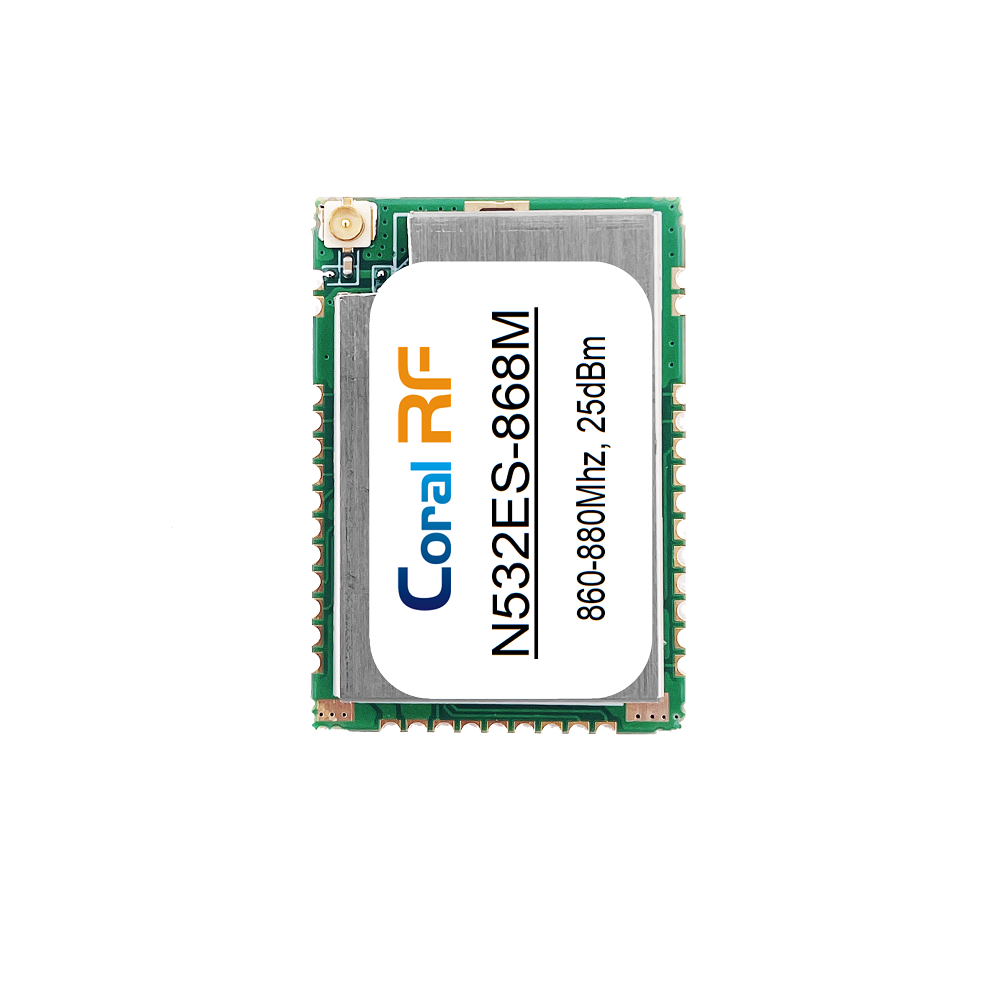

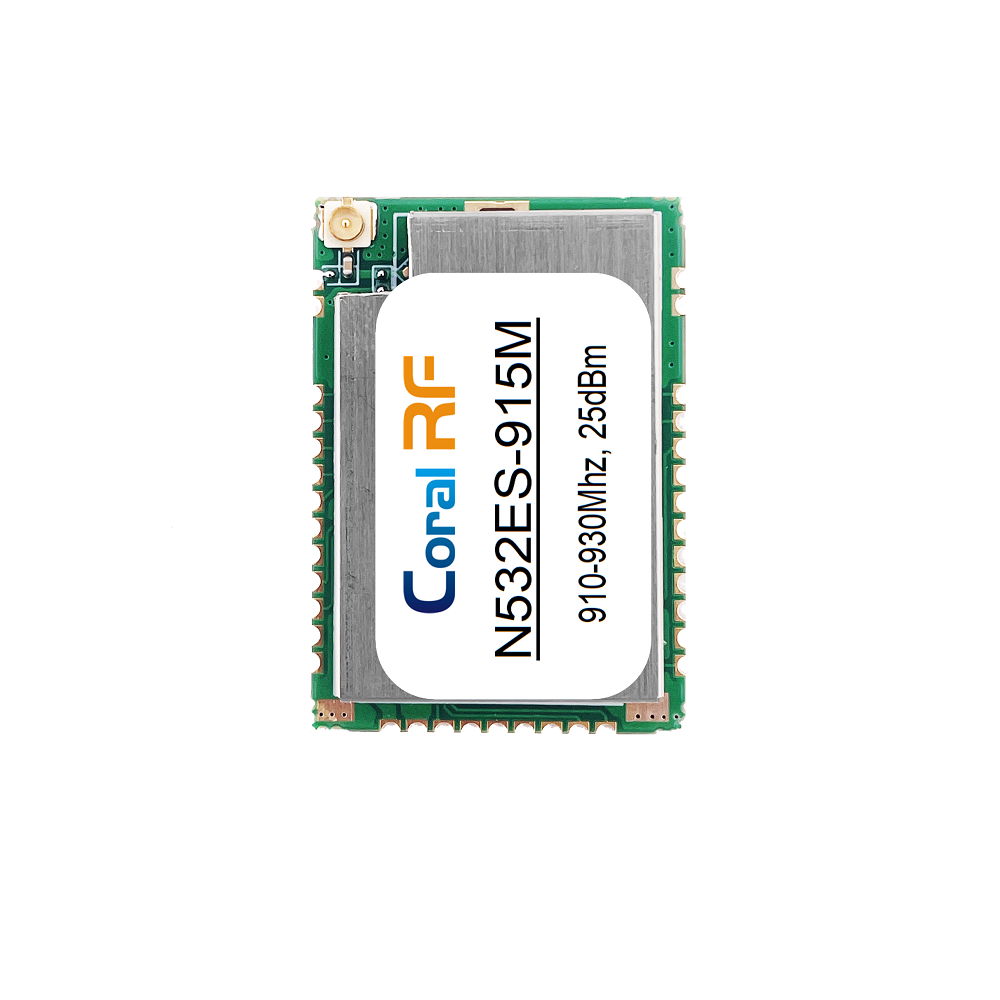

N532ES-CC1314R10 大功率无线串口模块

400mW高功率 | 超1公里远距离 | 大存储工业级Sub-1GHz方案

产品概述

N532ES是一款集成 德州仪器（TI）CC1314R10 高性能无线MCU与 专业射频功率放大器（PA） 的 大功率无线串口模块。模块提供高达 +26dBm（约400mW） 的强劲发射功率与 -124dBm 的高接收灵敏度，结合优化的射频设计，在空旷环境下可实现 超过1000米 的可靠通信距离，专为应对复杂环境及中远距离高可靠性传输需求而设计。

模块核心采用具备 1024KB大容量Flash 的CC1314R10芯片，提供充裕的程序存储空间。其 高精度晶振 与 4层工业PCB工艺 确保了在 -30℃ ~ +75℃ 宽温范围内的卓越频率稳定性与抗干扰性。设计上将芯片 所有I/O引脚全部引出，并支持 UART串口（AT指令） 与 SPI 双通信接口，兼具快速部署的便捷性与深度二次开发的灵活性，是工业物联网、自动化控制及专业监测领域的理想无线核心。

核心优势与卖点

• 强劲功率与可靠距离：400mW（+26dBm）大功率输出 结合高灵敏度，确保 空旷环境下超1公里 的稳定通信，穿透与绕射能力优异。

• 大容量处理核心：基于 TI CC1314R10 芯片，集成ARM Cortex-M4F内核及1024KB Flash，为复杂应用协议栈与用户程序提供充足空间，性能强大。

• 高效能双电源设计：采用 MCU（3.3V）与PA（5V）独立供电 架构，在实现高射频功率的同时优化系统整体能效与热管理。

• 极致的开发灵活性：

  • 快速集成：支持UART AT指令集，可实现参数灵活配置与数据透明传输，极大降低开发门槛与时间。

  • 深度定制：提供 SPI接口 并引出全部芯片引脚，支持基于TI官方SDK的底层驱动开发与私有协议实现。

  • 强大扩展能力：丰富的用户可配置GPIO，便于连接各类传感器、执行器与外围电路。

• 工业级坚固品质：宽工作温度范围、4层沉金PCB及全贴片工艺，保障在严苛工业环境中的长期稳定运行。

详细技术规格

1. 射频参数

2. 硬件与接口参数

3. 电气参数

典型应用领域

• 工业物联网(IIoT)与监控：工厂设备数据采集、生产线状态监控、远程PLC通信。

• 智慧城市与能源管理：智能路灯控制、分布式能源监测、管网压力/流量远程监控。

• 智慧农业与环境监测：大中型温室集群监控、养殖环境监测、气象站数据回传。

• 安防报警与智能楼宇：周界入侵报警、大型园区智能安防、楼宇自动化系统。

• 中远距离设备互联：工程机械遥测、仓储物流定位跟踪、特种车辆监控。

订购信息

可提供天线选型、电源管理参考设计及特定功能固件定制服务。

开发与使用指南

1. 电源设计要点：为实现标称的+26dBm输出，必须为 VCCPA引脚提供稳定、洁净的5V电源，建议电源持续供电能力不低于 400mA。MCU部分的VCC使用3.3V。

2. 天线选型与匹配：推荐使用 性能优良、阻抗匹配（50Ω） 的专用天线，并确保天线连接器接触可靠，以充分发挥模块性能并保证长期稳定性。

3. PCB布局与散热：在系统底板设计时，建议在模块电源引脚附近布置足够的退耦电容。若应用环境通风较差或需持续大功率发射，请考虑通过PCB敷铜散热或增加空气流通。

4. 技术支持：如需进行底层驱动开发、协议移植或获取特定应用的技术支持，请联系我司技术团队，我们将提供相应的软件指导与硬件设计咨询。

以强大内核驱动高功率射频，赋能可靠的中远距离无线连接。
N532ES-CC1314R10大功率模块，是您工业级无线应用的坚实选择。

欢迎联系我们，获取样品、完整技术文档及针对性解决方案！
