N530ES-CC1314R10 高性能无线射频模块
多频段、低功耗、工业级物联网无线连接解决方案
产品概述

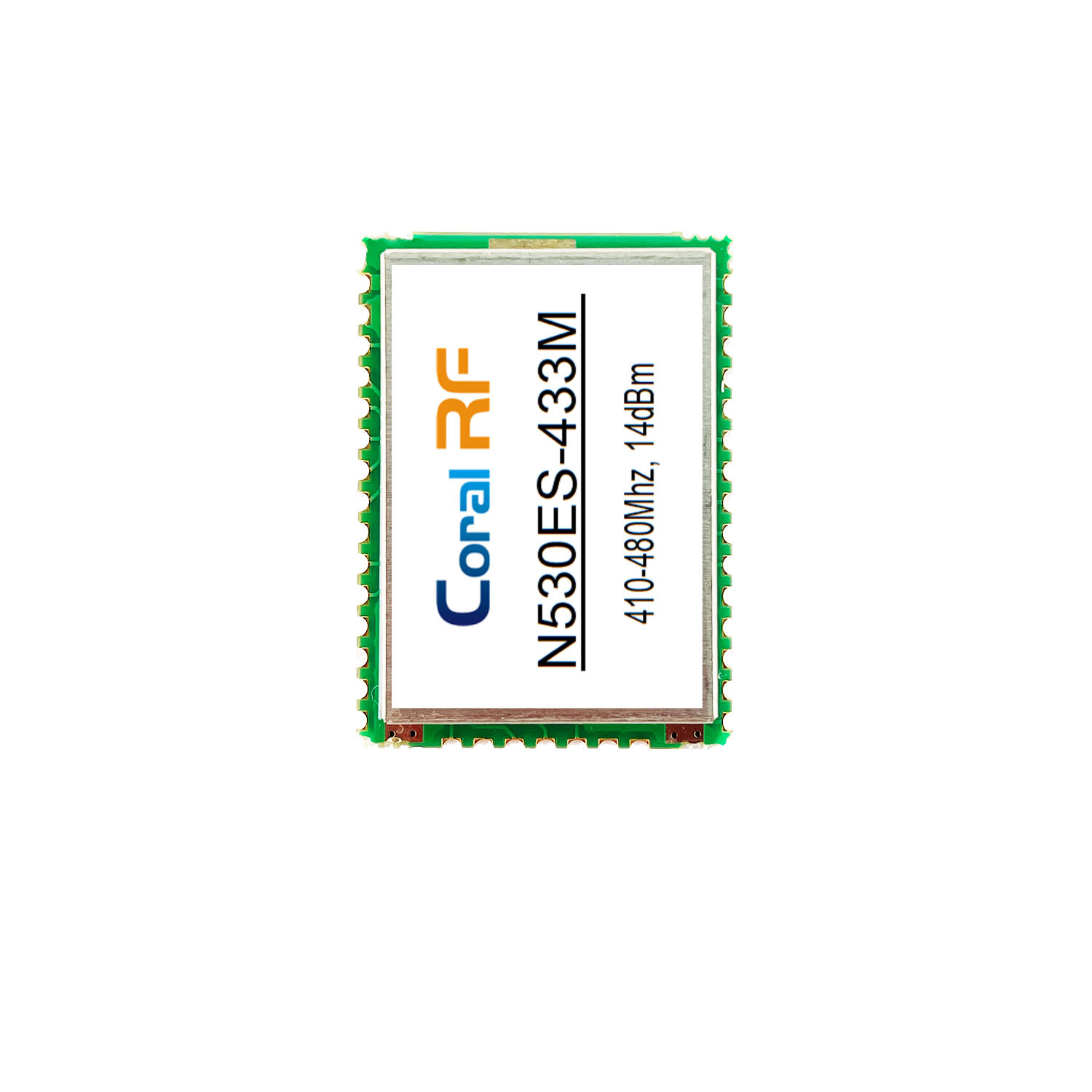

N530ES 是一款基于德州仪器（TI）高性能芯片 CC1314R10 设计的小型化无线收发模块。模块专为 169MHz、433MHz、868MHz及915MHz 等全球通用ISM频段优化，集完整的射频前端、高精度时钟与高效电源管理于一体。
模块提供 +14 dBm 的发射功率与 -110 dBm (@50kbps) 的接收灵敏度，在视距条件下可实现超过 500米 的可靠通信。其采用全SMD贴片封装，支持 SPI 及 UART（AT指令） 双通信接口，并将CC1314R10芯片所有IO引脚引出，兼具低功耗、高集成度、强扩展性等特点，可帮助用户快速实现产品无线化，适用于物联网传感、工业控制、智能表计等多种场景。
核心优势
新一代无线内核：采用 TI CC1314R10 射频芯片，集成高性能处理器与低功耗射频内核，确保通信稳定可靠。
双模接口，开发便捷：支持 SPI底层驱动 与 UART AT指令 两种模式。AT指令模式可实现“上电即通”，无需深入射频知识；SPI模式满足深度定制与协议开发，灵活性强。
全引脚扩展能力：模块将芯片 所有通用IO引脚全部引出，用户可自由配置为GPIO、ADC、PWM或其它外设接口，极大提升了系统集成与功能扩展的灵活性。
超低功耗设计：接收电流低至 6 mA，结合芯片多种休眠模式，特别适合电池供电的物联网终端设备，显著延长续航时间。
紧凑坚固，适合量产：采用 25x17x3 mm 超小尺寸SMD封装，符合自动化贴片生产要求，并通过良好的PCB布局与层叠设计保障了射频性能与抗干扰能力。
生态丰富，快速上手：兼容 Arduino 开发环境，支持 Wireless M-Bus 协议，提供丰富的软件资源与示例代码，大幅缩短开发周期。
详细技术规格
1. 射频参数
| 参数 | 规格值 | 备注/条件 |
|---|---|---|
| 工作频率 | 169MHz， 433MHz， 868MHz， 915MHz | 具体频段依订购型号而定 |
| 频率范围 | 410 - 510 MHz， 860 - 960 MHz | 宽频段可调 |
| 发射功率 | +14 dBm（最大值，约25mW） | 软件可调 |
| 接收灵敏度 | -110 dBm（典型值） | @ 50 kbps 数据速率 |
| 调制方式 | FSK | 支持多种数据格式 |
| 射频数据速率 | 1.2 - 4000 kbps | 软件可编程，适应不同需求 |
| 通信距离 | > 500 米 | 视距、空旷环境，@50kbps |
2. 硬件与接口参数
| 参数 | 规格 | 备注 |
|---|---|---|
| 核心芯片 | TI CC1314R10 | 高性能低功耗无线MCU |
| 模块尺寸 | 25.0 × 17.0 × 3.0 mm | 超紧凑型贴片封装 |
| 天线接口 | RF引脚（邮票孔） | 需外接50Ω匹配天线 |
| 通信接口 | SPI， UART (支持AT指令) | 双模通信接口 |
| 安装方式 | 表面贴装（SMT） | |
| 工作电压 | +2.0 V ~ +3.6 V DC | 推荐3.3V |
3. 电气参数 (典型值 @3.3V)
| 参数 | 典型值 | 单位 |
|---|---|---|
| 发射电流 (Tx @ +14dBm) | 24 | mA |
| 接收电流 (Rx) | 6 | mA |
| 工作温度 | -30 ~ +70 | °C |
| 存储温度 | -40 ~ +80 | °C |
引脚说明
模块采用37引脚邮票孔设计，主要引脚包括：
电源：VCC (Pin 1), GND (Pin 2, 37)
射频：RF (Pin 36)
控制与调试：RESET (Pin 23), TMS (Pin 18), TCK (Pin 19)
通用IO：DIO1 至 DIO30 (Pin 3-17, 20-35)，所有IO功能均可通过软件配置（如UART、SPI、I2C、ADC等）。
典型应用领域
工业物联网(IIoT)与监控：设备状态无线监测、传感器数据采集、远程控制。
智能表计与自动抄表(AMR)：水表、电表、气表的无线远传。
智能家居与楼宇自动化：安防报警、智能照明、环境监测。
无线传感器网络(WSN)：农业物联网、环境监测、智慧城市。
消费电子与创客项目：Arduino无线扩展、遥控装置、智能玩具。
订购信息
| 产品型号 | 描述 | 频率范围 | 发射功率 |
|---|---|---|---|
| N530ES-433M | 433MHz频段无线模块 | 410 - 510 MHz | +14 dBm |
| N530ES-868M | 868MHz频段无线模块 | 860 - 960 MHz | +14 dBm |
| *其他频段型号（如169M/915M）可咨询定制* |
开发支持
硬件设计：提供模块数据手册、原理图库、PCB封装及推荐底板设计指南。
软件开发：
提供基于TI SDK的驱动示例代码。
提供完整的 AT指令集文档，用于串口快速配置与透传。
支持接入 Arduino IDE 及 Wireless M-Bus 协议栈。
资料获取：更多技术文档、软件工具及芯片资料，请联系我司技术支持。
让无线连接更简单、更可靠！
N530ES模块是您实现高效、低功耗无线通信的得力伙伴。
欢迎联系我们，获取样品、详细技术资料及专业的技术支持服务。
