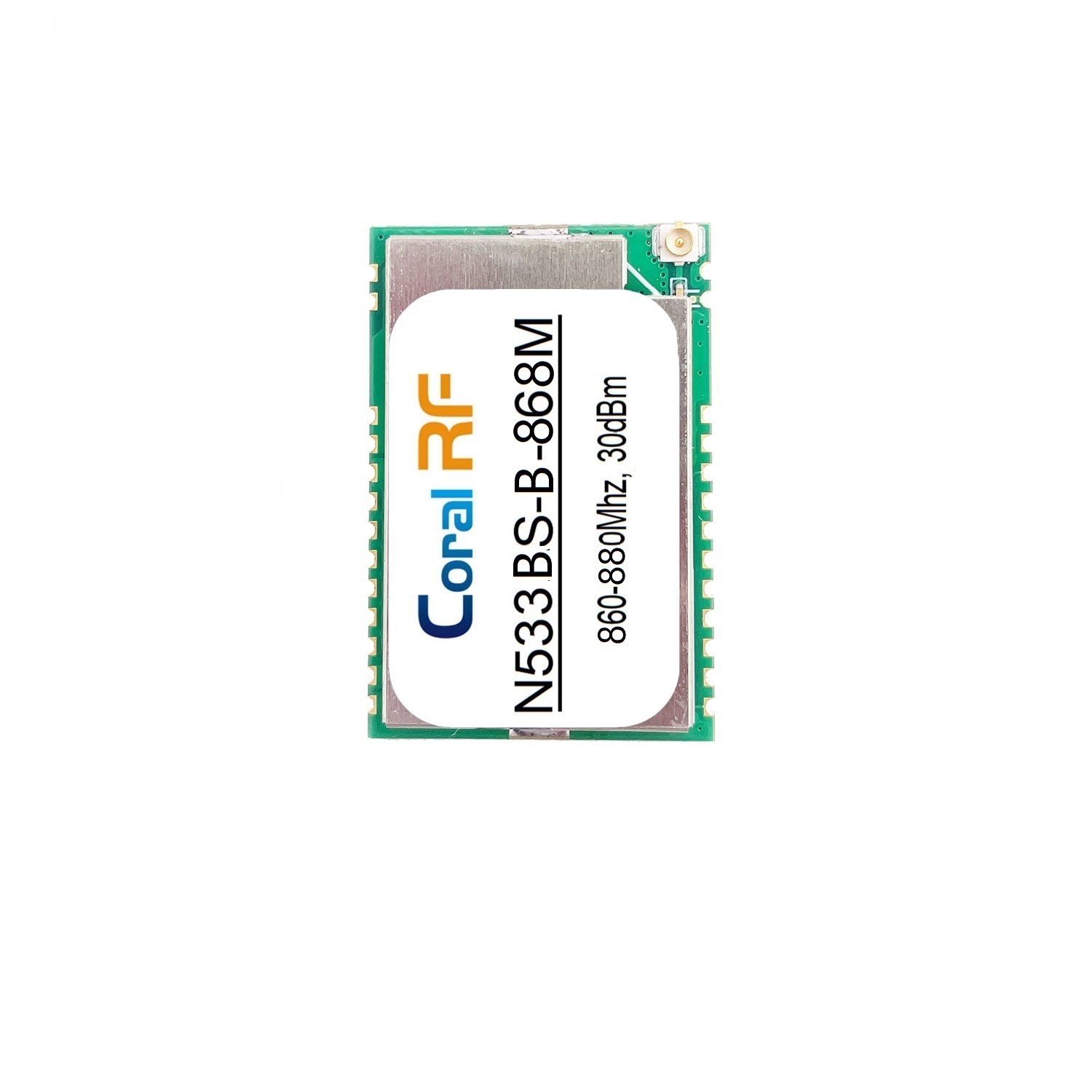

N533BS-CC1312R 1W大功率无线串口模块
新一代核心，专业级远距离工业无线解决方案
产品概述
N533BS是一款基于 德州仪器（TI）新一代CC1312R 无线微控制器，并集成 专业级射频功率放大器（PA） 与 低噪声放大器（LNA） 的顶级 1瓦（30dBm）大功率无线串口模块。本模块专为对通信距离、链路可靠性及处理性能有极致要求的工业级应用而设计，在空旷环境下可实现 超过4公里 的卓越传输距离，是远程物联网、关键基础设施监测、专业安防等高端场景的理想无线核心。
模块采用 高精度晶振 与 4层工业PCB工艺，确保在 -30℃ 至 +75℃ 的严苛温度范围内，依然具备顶级的频率稳定性与抗干扰能力。设计上不仅将CC1312R芯片 全部功能引脚引出，还支持 UART串口（AT指令） 与 SPI 双通信接口，并提供 IPEX连接器 与 邮票孔 两种天线接口，为用户提供了从快速原型验证到底层深度定制的全方位、高性能开发平台。
核心优势与特点
专业级射频性能：集成 高性能PA与LNA，发射功率高达 +30dBm（约1000mW/1W），接收灵敏度达 -124dBm，提供无与伦比的链路预算，从容应对复杂电磁环境与超远距离挑战。
新一代处理内核：搭载 TI CC1312R 芯片，集成ARM Cortex-M4F高性能处理器与专用射频协处理器，提供更强的计算能力与更优的通信效率，满足复杂协议栈与实时处理需求。
超远距可靠通信：凭借 1瓦大功率输出 与卓越的接收灵敏度，实测 空旷环境通信距离轻松突破4公里，覆盖范围达到专业级水平。
极致的开发灵活性：
快速部署：支持 UART AT指令集，实现参数灵活配置与数据透明传输，大幅缩短产品上市时间。
深度掌控：提供 SPI接口 并引出全部芯片I/O引脚，支持基于TI SimpleLink SDK的底层驱动开发与完全自定义的私有协议。
无限扩展：丰富的用户可配置GPIO，便于连接各种传感器、执行器与高级外设。
工业级坚固品质：宽工作温度范围、4层沉金PCB及全贴片军工级元件，保障在最恶劣的工业环境中长期稳定、可靠运行。
详细技术规格
1. 射频参数
| 参数 | 规格值 | 备注/条件 |
|---|---|---|
| 工作频段 | 169MHz, 433MHz, 868MHz, 915MHz | 订购时选择具体型号 |
| 频率范围 | 169-170MHz, 410-510MHz, 779-960MHz | 软件可编程，精确调谐 |
| 发射功率 | +30 dBm（最大值，约1000mW） | 需 VCCPA=5V 供电支持 |
| 接收灵敏度 | -124 dBm（典型值） | 确保极端距离下的信号可靠接收 |
| 调制方式 | 2-FSK, GFSK, MSK, OOK | 软件可配置 |
| 空中速率 | 0.3 — 4000 kbps | 速率可编程，完美平衡距离与数据量 |
| 实测通信距离 | > 4000 米 | 条件：空旷，3dBi天线，速率1.2kbps |
2. 硬件与接口参数
| 参数 | 规格 | 备注 |
|---|---|---|
| 核心芯片 | TI CC1312R + 外置PA/LNA | 352KB Flash, ARM Cortex-M4F |
| 模块尺寸 | 36.0 × 24.0 × 3.0 mm | 坚固的工业级表贴封装 |
| 天线接口 | IPEX连接器、邮票孔 | 支持连接专业高性能天线 |
| 数据接口 | UART (TTL)、SPI | 双模通信接口，适应不同开发模式 |
| 安装方式 | 表面贴装（SMT） | 符合自动化生产线要求 |
3. 电气参数
| 参数 | 条件 | 典型值 | 单位 |
|---|---|---|---|
| MCU工作电压 (VCC) | 推荐值 | 3.3 | V |
| PA工作电压 (VCCPA) | 范围 | 4.5 - 5.5 (推荐5.0) | V |
| 发射电流 | @ +30dBm, VCCPA=5V | 700 | mA |
| 接收电流 | 15 | mA | |
| 休眠电流 | Shutdown模式 | 1.5 | μA |
| 工作温度 | -30 ~ +75 | ℃ |
典型应用领域
高端工业物联网(IIoT)：广域能源管网（油、气、电）监测、大型厂区设备集群无线控制、关键过程数据回传。
专业安防与应急指挥：边境线智能周界防护、重大基础设施安全监控、应急救援现场宽带通信链路。
智慧农业与林业管理：超大规模智慧农场精准灌溉控制、森林防火实时监测网络。
远距离自动抄表(AMR)：地形复杂区域的分布式水、电、气表高效集抄系统。
特种行业通信：无人机超视距高清图传与测控、野外科研勘探设备数据中继、远程遥测遥控系统。
订购信息
| 产品型号 | 描述 | 频率范围 | 发射功率 |
|---|---|---|---|
| N533BS-169M | CC1312R 1W大功率无线串口模块 | 169 - 170 MHz | +30 dBm |
| N533BS-433M | CC1312R 1W大功率无线串口模块 | 410 - 510 MHz | +30 dBm |
| N533BS-868M | CC1312R 1W大功率无线串口模块 | 779 - 880 MHz | +30 dBm |
| N533BS-915M | CC1312R 1W大功率无线串口模块 | 910 - 930 MHz | +30 dBm |
我们可提供配套的专业高增益天线、大电流电源管理方案（DCDC）及 应用固件定制开发 等全方位服务。
开发与使用指南
至关重要的电源设计：
为实现稳定的+30dBm输出，必须为
VCCPA引脚提供极其稳定、低噪声的5V电源，且电源的持续供电能力建议不低于2A，以应对瞬时峰值电流。请使用低ESR的钽电容和陶瓷电容进行退耦。MCU部分的
VCC请使用纯净的3.3V电源。
天线选择与散热管理：
天线：必须选用 高性能、高功率容量（≥2W）、50Ω完美匹配 的专业天线。劣质天线将导致功率反射，严重降低效率并永久损坏功放管。
散热：1W功率输出时发热量巨大。系统设计必须包含高效的散热方案，如将模块焊接在具有大面积敷铜和散热过孔的PCB上，或使用金属外壳、导热硅脂、甚至微型散热风扇进行主动散热。
PCB布局建议：
模块应远离系统内的数字噪声源（如高速CPU、开关电源）。电源走线需足够宽（建议>2mm），并使用完整的电源平面和地平面以降低阻抗。
技术支持：
模块的参考底板原理图及PCB封装可从官网下载。对于底层驱动开发、复杂环境组网或性能优化，我们的专业工程师团队可提供深入的技术支持与定制服务。
集成新一代芯实力，释放1W射频能量，定义远距离无线通信新标杆。
N533BS-CC1312R 1W大功率模块，是您挑战工业应用极限的终极无线选择。
立即联系我们，获取产品样片、全套技术文档及量身定制的解决方案！
重要提示：本产品为专业级大功率射频设备。在使用前，请务必了解并严格遵守您所在国家或地区关于无线电发射设备的管理规定，确保取得必要的型号核准或使用许可。规格参数可能更新，请以我方提供的最终版数据手册为准。
