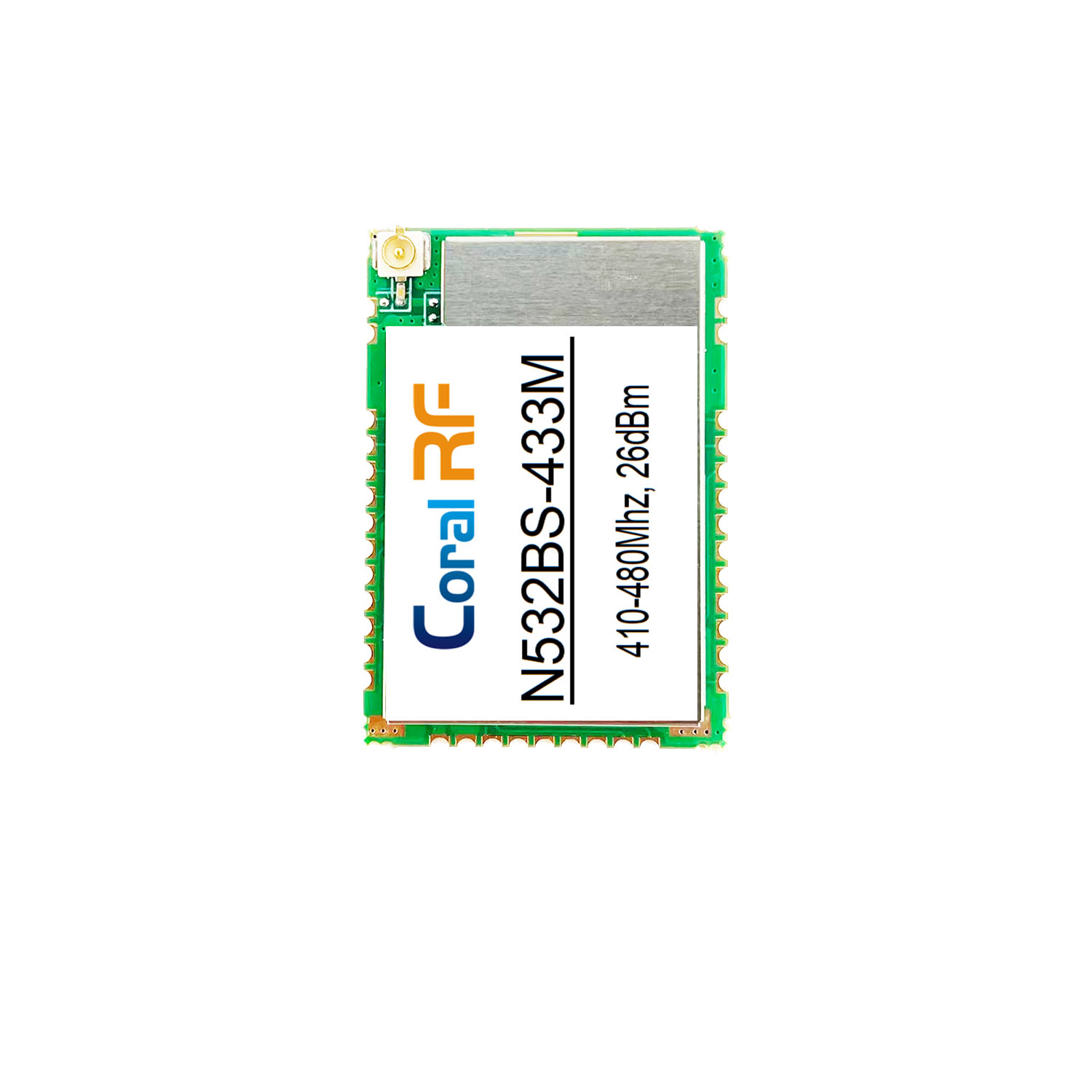

N532BS-CC1312R 大功率无线串口模块
400mW高功率 | 超4公里远距离 | 新一代高性能Sub-1GHz解决方案
产品概述
N532BS是一款专为超远距离、高可靠性无线通信需求设计的新一代大功率无线串口模块。本模块以德州仪器（TI）新一代CC1312R高性能无线MCU为核心，集成专业射频功率放大器（PA），可实现高达 +26dBm（约400mW） 的发射功率，结合 -124dBm 的卓越接收灵敏度，在空旷环境下轻松实现超过4000米的超远距离稳定通信。
模块采用高精度晶振与4层PCB工艺，确保在工业级温度范围（-30℃ ~ +75℃）内拥有优异的频率稳定性和抗干扰能力。其设计将CC1312R芯片所有引脚全部引出，并支持UART串口（AT指令）与SPI编程双接口，为从快速原型验证到深度协议定制提供了极致灵活性，是广域物联网、远程工业控制、专业监测等高端应用的理想无线核心。
核心优势与卖点
强悍的远距性能：400mW（+26dBm）大功率输出配合高灵敏度接收，实测空旷通信距离突破4公里，大幅拓展无线覆盖边界。
新一代处理核心：搭载TI CC1312R芯片，集成ARM Cortex-M4F高性能处理器与Cortex-M0射频协处理器，提供更强的计算能力与更优的射频性能。
高效能双电源架构：采用MCU（3.3V）与PA（5V）独立供电设计，在保证高功率发射的同时实现整体能效优化，PA支持宽电压输入。
全接口灵活开发：
快速应用：支持UART串口及AT指令集，无需深入射频底层即可完成配置与数据透传。
深度定制：提供SPI接口并引出全部芯片引脚，支持基于TI SDK的完整二次开发与私有协议实现。
硬件扩展：所有GPIO可配置为多种外设功能，满足复杂应用集成需求。
工业级坚固设计：宽温工作、4层沉金PCB、全贴片工艺，确保在严苛环境下长期稳定运行。
详细技术规格
1. 射频参数
| 参数 | 规格值 | 备注/条件 |
|---|---|---|
| 工作频段 | 169MHz, 433MHz, 868MHz, 915MHz | 根据型号选择 |
| 频率范围 | 160-175MHz, 410-510MHz, 779-960MHz | 宽范围软件可调 |
| 发射功率 | +26 dBm（典型值，约400mW） | VCC=3V, VCCPA=5V |
| 接收灵敏度 | -124 dBm（典型值） | 保障弱信号接收能力 |
| 调制方式 | 2-FSK, GFSK, MSK, OOK | 软件可配置 |
| 空中传输速率 | 0.3 — 4000 kbps | 速率与距离可编程平衡 |
| 实测通信距离 | > 4000 米 | 条件：空旷，3dBi天线，速率1.2kbps |
2. 硬件与接口参数
| 参数 | 规格 | 备注 |
|---|---|---|
| 核心芯片 | TI CC1312R + 外置PA | 352KB Flash, ARM Cortex-M4F |
| 模块尺寸 | 30.0 × 21.0 × 3.0 mm | 紧凑型SMD封装 |
| 天线接口 | IPEX连接器、邮票孔 | 支持外接或PCB天线 |
| 数据接口 | UART (TTL)、SPI | 双模式通信接口 |
| 封装形式 | 表面贴装（SMD） | 适合自动化贴片生产 |
3. 电气参数
| 参数 | 条件 | 典型值 | 单位 |
|---|---|---|---|
| MCU工作电压 (VCC) | 范围 | 3.3 (推荐) | V |
| PA工作电压 (VCCPA) | 范围 | 5.0 (推荐) | V |
| 发射电流 | @ +26dBm, VCC=3V, VCCPA=5V | 300 | mA |
| 接收电流 | 仅射频部分工作 | 6.9 | mA |
| 休眠电流 | Shutdown模式 | 1.5 | μA |
| 工作温度 | -30 ~ +75 | ℃ |
典型应用领域
广域物联网监测：大型农场/牧场环境监控、森林防火预警、智慧水利水文监测。
工业远程测控：石油管线、电力输配网、矿区设备、港口机械的远程数据采集与控制。
专业安防与应急通信：边境周界防护、自然保护区监控、应急救援现场通信。
远距离智能表计：跨区域、多障碍物环境下的水、电、气表自动抄表（AMR）系统。
特种通信设备：无人机超视距数据链、测绘设备数据回传、科研实验远距离通信。
订购信息
| 产品型号 | 描述 | 频率范围 | 发射功率 |
|---|---|---|---|
| N532BS-169M | CC1312R大功率无线串口模块 | 160 - 175 MHz | +26 dBm |
| N532BS-433M | CC1312R大功率无线串口模块 | 410 - 510 MHz | +26 dBm |
| N532BS-868M | CC1312R大功率无线串口模块 | 860 - 880 MHz | +26 dBm |
| N532BS-915M | CC1312R大功率无线串口模块 | 910 - 930 MHz | +26 dBm |
支持定制天线、电源管理模块及特定功能固件开发。
开发与使用指南
电源管理关键：务必为
VCCPA引脚提供稳定、纯净的5V电源，且电流能力需≥300mA，这是实现26dBm大功率输出的基础。MCU部分的VCC建议使用3.3V。天线匹配要求：高功率应用对天线性能极为敏感，请务必选用VSWR优良、功率容量足够的50Ω天线，并确保连接可靠，以发挥最大效能并保护功放。
散热设计建议：持续大功率发射时，模块会产生热量。在封闭机箱或高温环境中应用时，建议通过PCB敷铜、散热孔或外加散热片等方式辅助散热。
开发资源支持：可提供模块数据手册、硬件设计指南、应用笔记及技术支持。具体编程与SDK使用，请联系我司技术团队获取指导。
以强大功率，征服超远距离。
N532BS-CC1312R大功率模块，为您挑战极限的无线应用提供核心动力。
欢迎联系我们，获取样品、完整技术方案及报价！
(注：规格参数可能更新，请以最新数据手册为准。使用大功率射频设备须遵守当地无线电管理规定。)
