N530BS-CC1312R 高性能无线收发模块
一、产品概述
N530BS 是一款基于 TI CC1312R 高性能无线微控制器（SoC）设计的 SMD 射频收发模块，专为 169MHz、433MHz、868MHz、915MHz 等全球 ISM 频段优化。模块集成了完整的射频前端与天线匹配电路，提供 最大+14dBm（约25mW） 的发射功率与 高达-124dBm 的接收灵敏度，在视距条件下可实现 1500米以上 的可靠通信距离。
模块采用 4层PCB工艺 和 高精度晶振，具备优异的频率稳定性和抗干扰能力。它支持 SPI 与 UART（AT指令） 双接口，并将 CC1312R 芯片的所有 GPIO 引脚全部引出，为系统集成与二次开发提供了极大的灵活性。N530BS 以其 远距离、低功耗、小尺寸、高可靠 的特性，成为工业物联网、无线传感、智能表计等应用的理想无线核心。
二、核心特性与优势
新一代高性能内核：基于 TI CC1312R，集成强大的 ARM Cortex-M4F 主处理器与专用 Cortex-M0 射频协处理器，处理能力与通信效率显著提升。
超远距离通信：得益于 -124dBm 的卓越接收灵敏度和优化的射频设计，空旷环境通信距离远超1.5公里，轻松应对复杂应用场景。
双模式接口：
AT指令模式（UART）：通过串口发送简单指令即可完成参数配置与数据透传，开发便捷，适用于快速原型开发。
SPI编程模式：提供底层 SPI 接口，允许开发者直接配置 CC1312R 寄存器，实现完全自定义的通信协议、功耗管理和高级功能。
全引脚扩展能力：模块将 CC1312R 的 所有通用IO引脚（DIO） 全部引出，可灵活配置为 UART、SPI、I2C、ADC、定时器等外设功能，满足各种扩展需求。
极致的低功耗：接收电流低至 6.9mA，休眠电流可达 1µA 级别，结合芯片的多种低功耗模式，完美适配电池供电的物联网终端设备。
开发生态丰富：兼容 TI SimpleLink SDK，支持 Arduino 平台及 Wireless M-Bus 协议栈，资料齐全，加速产品研发进程。
三、典型应用领域
工业物联网（IIoT）：设备远程监控、PLC无线通信、工厂传感器数据采集。
智慧城市与公用事业：智能水表/电表/气表远程抄表（AMR）、智慧路灯、管网监测。
智慧农业与环境监测：农田气象站、土壤墒情监测、分布式环境传感器网络。
智能家居与楼宇自动化（BA）：安防报警、智能照明控制、HVAC 监控。
无线报警与安全系统：智能安防、消防报警、远程状态监控。
科研与创客项目：无人机数据链、远程控制装置、物联网教学实验平台。
四、射频与硬件参数
4.1 射频参数
| 参数 | 规格值 | 备注/条件 |
|---|---|---|
| 工作频率 | 169MHz， 433MHz， 868MHz， 915MHz | 支持型号：N530BS-169M/433M/868M/915M |
| 频率范围 | 164-175MHz， 410-480MHz， 779-960MHz | 宽频段覆盖，灵活性高 |
| 发射功率 | +14 dBm（最大，约25mW） | 软件多级可调 |
| 接收灵敏度 | -124 dBm（典型值） | @ 1.2kbps，性能卓越 |
| 调制方式 | 2-FSK， GFSK， MSK， OOK | 软件可配置 |
| 射频数据速率 | 0.3 - 2000 kbps | 软件可编程，速率与距离平衡可选 |
| 实测通信距离 | >1500米 | 条件：晴朗空旷，天线增益3dBi，高度2.5米，速率1.2kbps |
4.2 硬件与电气参数
| 项目 | 规格 | 备注 |
|---|---|---|
| 核心芯片 | TI CC1312R | 新一代 Sub-1GHz 无线 MCU |
| 模块尺寸 | 24.8 × 18.6 × 3.0 mm | 超紧凑 SMD 封装 |
| 天线接口 | IPEX（一代） / 邮票孔 | 支持外接天线或 PCB 天线 |
| 用户接口 | SPI、UART（支持AT指令） | 双模式通信接口 |
| 安装方式 | 表面贴装（SMT） | 适合自动化批量生产 |
| 工作电压 | 1.8V ~ 3.9V（推荐 3.3V） | 宽电压供电 |
| 发射电流 | 24 mA（典型值@+14dBm， 3.3V） | - |
| 接收电流 | 6.9 mA（典型值@3.3V） | - |
| 休眠电流 | 1 µA（典型值， Shutdown模式） | 超低待机功耗 |
| 工作温度 | -30℃ ~ +75℃ | 工业级温度范围 |

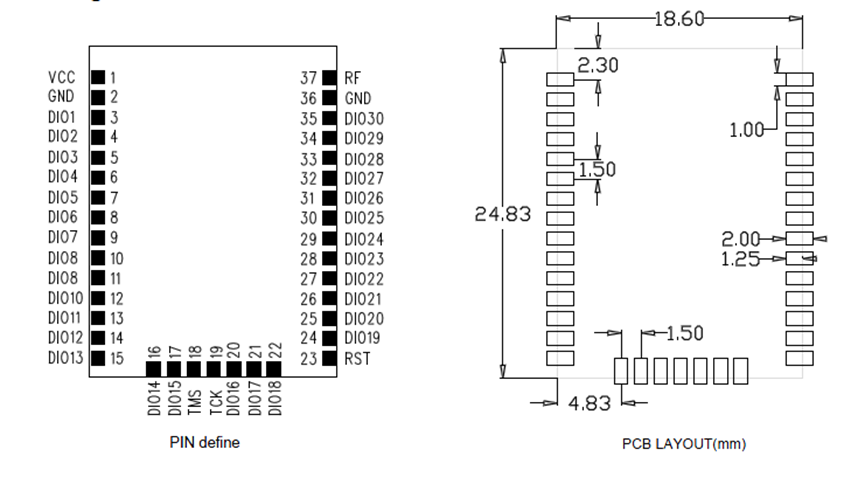

五、引脚定义表
模块采用邮票孔设计，主要引脚定义如下（示意图请参考具体规格书）：
| 引脚类别 | 引脚名称 | 功能描述 |
|---|---|---|
| 电源 | VCC， GND | 模块供电与接地 |
| 射频 | RF_ANT / IPEX | 射频信号输入/输出，连接天线 |
| 调试 | TMS， TCK， RESET | JTAG调试接口与硬件复位 |
| 通用IO | DIO0 ~ DIO30（具体编号依封装） | CC1312R全部IO引脚引出，可配置为GPIO或各类外设功能（UART， SPI， I2C， ADC等） |
六、开发与使用指南
模式选择：
快速评估：使用 AT指令模式，通过USB转UART工具连接模块，使用终端软件发送AT命令即可测试通信。
产品开发：使用 SPI编程模式，将模块作为从设备与主控MCU连接，利用TI提供的驱动库进行深度开发，实现最优性能与功耗控制。
天线选择与安装：为达到最佳性能，请为模块连接与工作频段匹配的 50Ω天线（如弹簧天线、棒状天线或PCB天线）。确保天线安装牢固，周围无金属遮挡。
电源设计：建议在靠近模块VCC引脚处，并联放置 10µF 和 100nF 的退耦电容，以提供清洁稳定的电源，保证射频性能。
软件开发：可从我们或TI官网获取 CC1312R SDK、示例代码及技术文档，快速启动开发。
七、订购信息
| 产品型号 | 描述 | 频率范围 | 发射功率 |
|---|---|---|---|

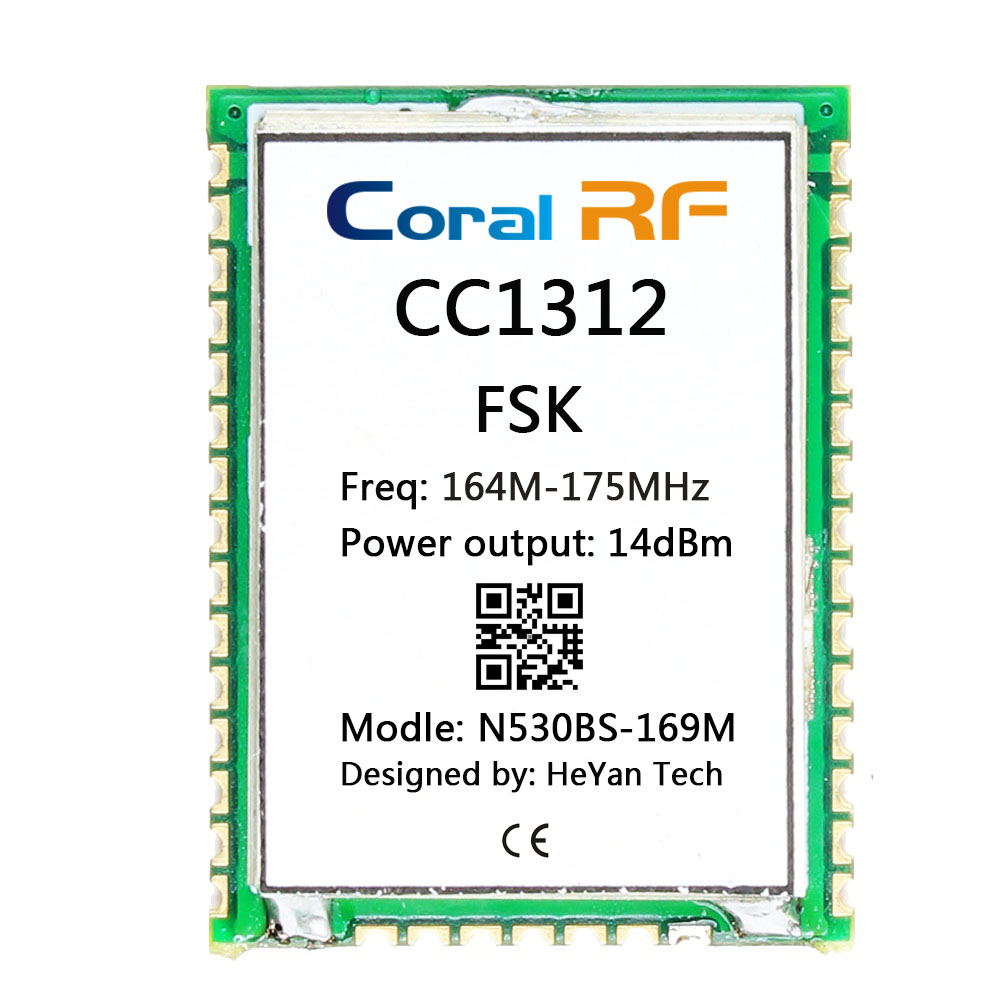

| N530BS-169M | 169MHz 频段无线模块 | 164 - 175 MHz | +14 dBm |

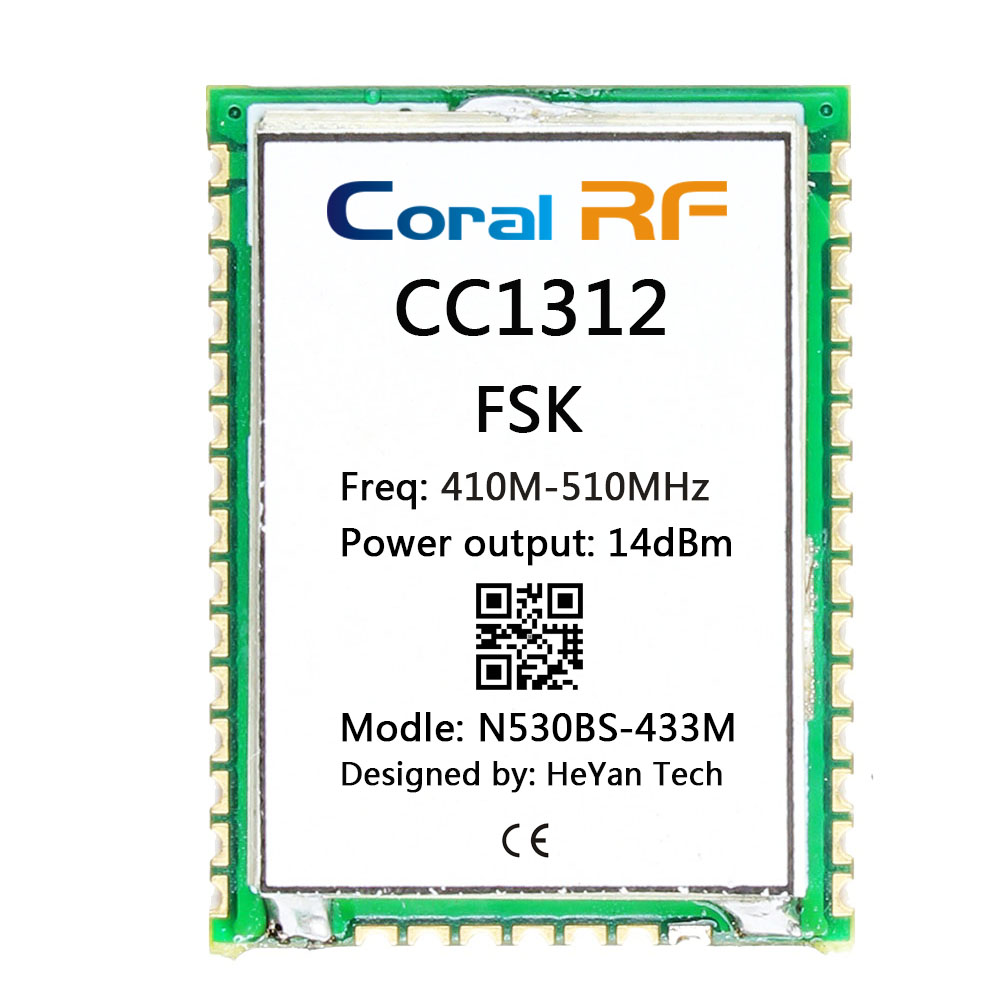

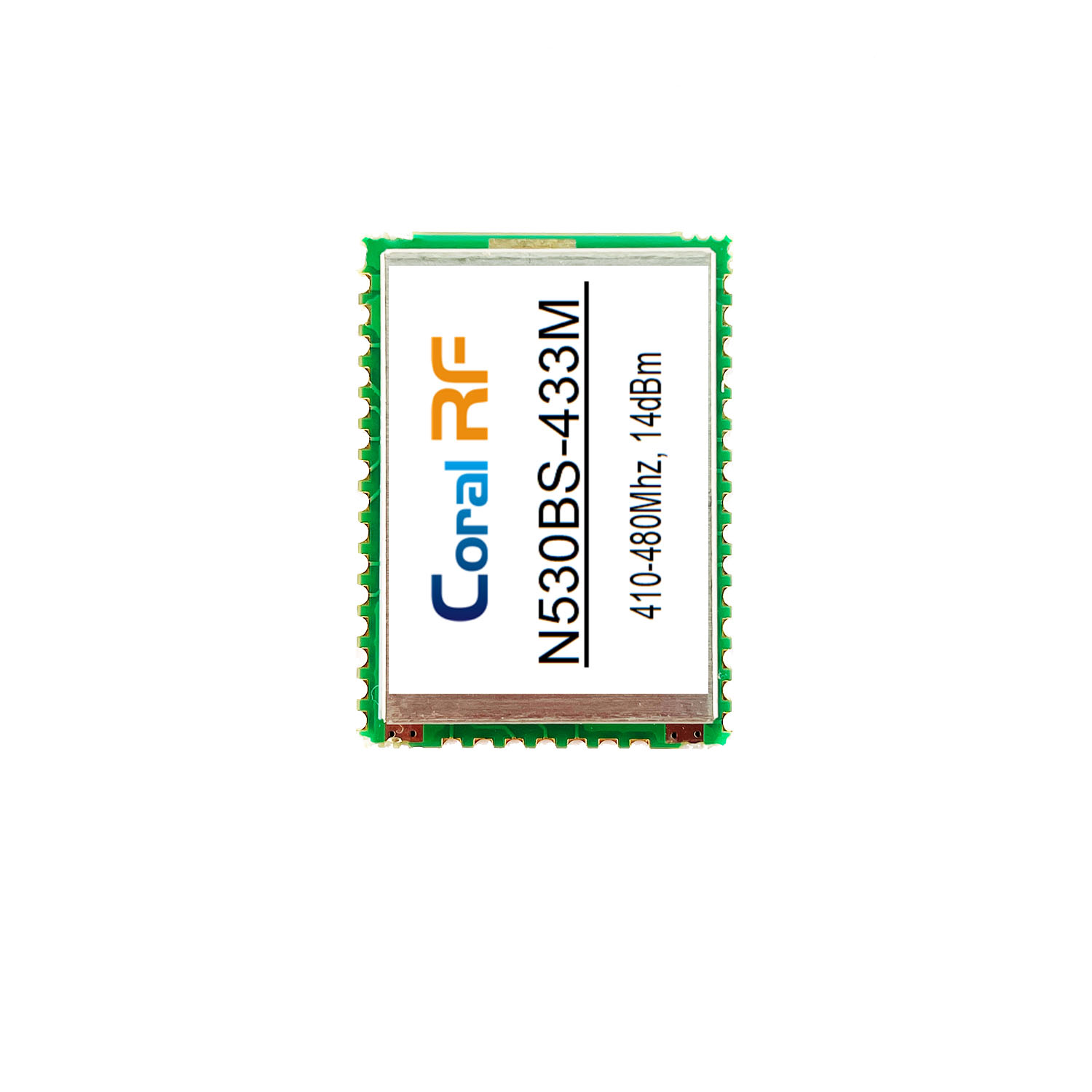

| N530BS-433M | 433MHz 频段无线模块 | 410 - 510 MHz | +14 dBm |

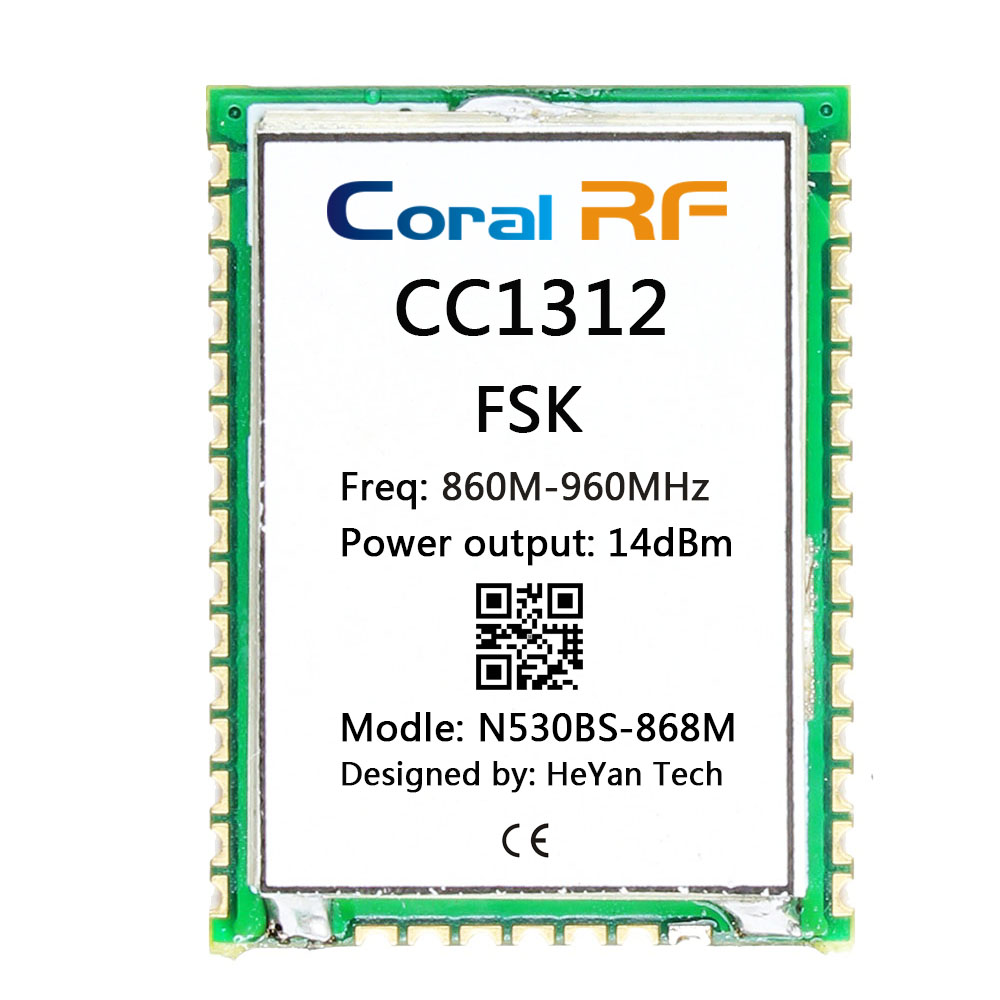

| N530BS-868M | 868MHz 频段无线模块 | 860 - 880 MHz | +14 dBm |
| N530BS-915M | 915MHz 频段无线模块 | 910 - 930 MHz | +14 dBm |
我们提供：
模块样品、评估板
完整的数据手册、硬件设计指南、封装库
AT指令集文档、示例代码及SDK开发支持
专业的技术咨询与定制服务
N530BS-CC1312R —— 以更强的性能、更远的距离、更低的功耗，为您的高可靠无线应用保驾护航！
欢迎垂询，获取详细资料与解决方案。
