N539BS数据手册
5瓦高性能 433/868/915MHz 无线收发模块

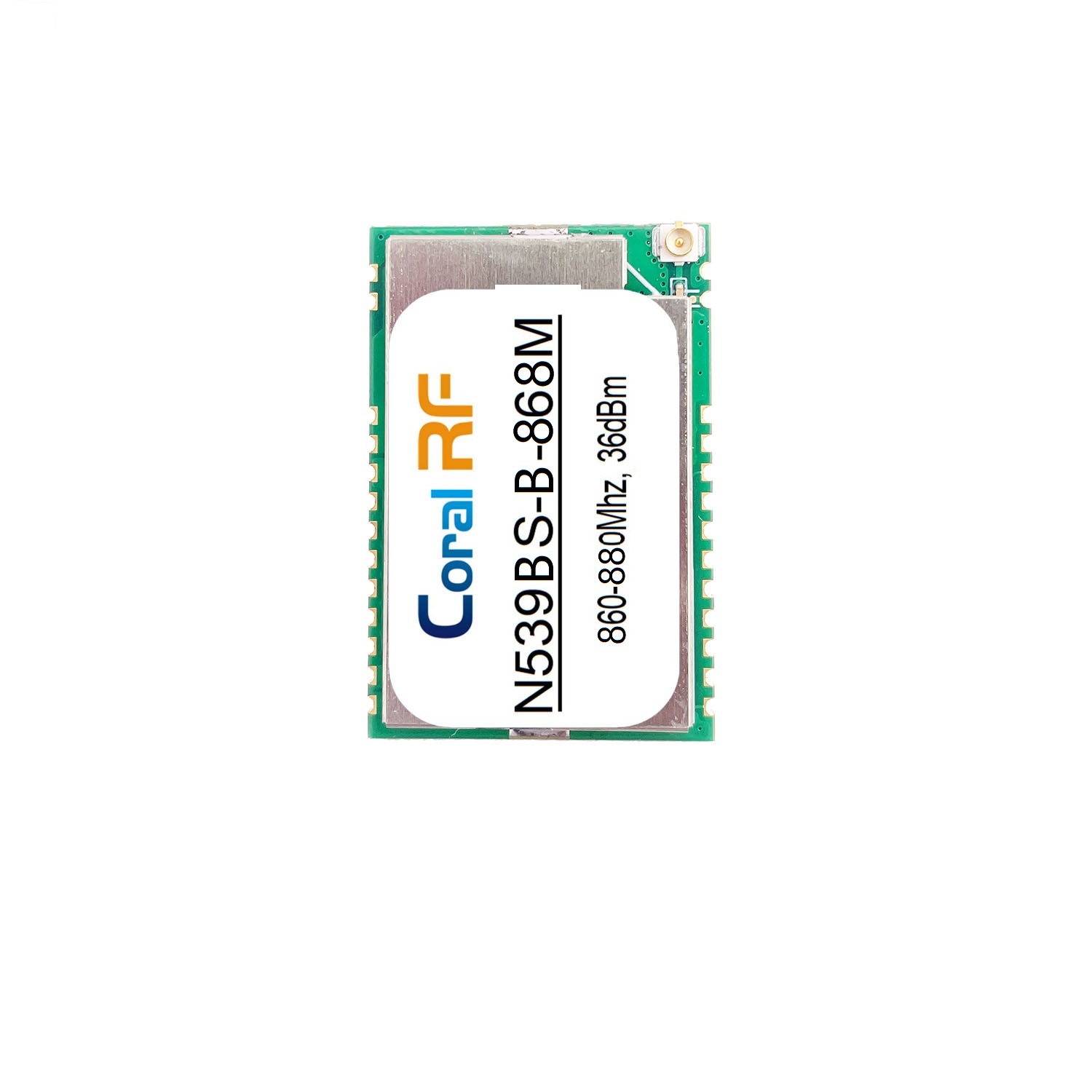

产品概述
N539BS 是一款高度集成、专为 433/868/915MHz SRD/ISM 频段优化的大功率无线收发模块。该模块采用 德州仪器（TI）CC1312 无线微控制器，并集成外部功放（PA）和低噪声放大器（LNA），可提供高达 +37 dBm（约5W）的发射功率 和 -124 dBm 的接收灵敏度。其设计旨在实现超远距离、高可靠的通信，非常适用于智能抄表、工业物联网和楼宇自动化等应用，以紧凑、表贴（SMD）封装提供完整的射频解决方案。
核心特性
专为433/868/915MHz频段优化：工作频率覆盖 410–960 MHz，专为欧洲及全球SRD应用设计，性能稳定。
高功率与高灵敏度：+37 dBm 发射功率与 -124 dBm 接收灵敏度，共同构建了卓越的链路预算，实现更远距离和更强健的通信。
CC1312双核架构：基于TI CC1312芯片，集成 Arm® Cortex®-M4 内核处理应用任务，专用 Cortex®-M0 内核处理射频指令，实现高效低功耗运行。
高频率稳定性：采用高精度晶振，确保在宽工作温度范围内具备优异的频率稳定性。
坚固的硬件设计：4层PCB板，具有优化的阻抗控制和屏蔽设计，抗干扰性能出色。
开发灵活：所有CC1311的I/O引脚均已引出，模块支持 UART（串口）和 SPI 接口，便于集成和二次开发。
紧凑高集成：所有射频组件（包括PA和LNA）均集成于一块 36x24x3 mm 的板卡上。
详细技术规格
| 类别 | 参数 | 规格值 |
|---|---|---|
| 射频性能 | 频率范围 | 160 – 175 MHz |
| 最大发射功率 | +37 dBm（约5W） | |
| 接收灵敏度 | -124 dBm（典型值，取决于数据速率） | |
| 空中速率 | 0.3 – 4000 kbps（软件可配置） | |
| 频率偏差 | ±1 kHz | |
| 电气特性 | MCU核心电压（VCC） | 3.3V |
| PA供电电压（VCCPA） | 4.5V – 5.5V（需独立的高电流电源） | |
| 发射电流（峰值） | 2000 mA（典型值，最大功率时） | |
| 接收电流 | 15 mA（典型值） | |
| 休眠电流 | 1.0 µA（软件控制） | |
| 物理与接口 | 尺寸（长x宽x高） | 36.0 mm x 24.0 mm x 3.0 mm |
| 天线接口 | IPEX连接器 / 射频焊盘（邮票孔） | |
| 通信接口 | UART（串口）、SPI | |
| 安装方式 | 表面贴装（SMD） | |
| 环境规格 | 工作温度 | -35°C 至 +75°C |
应用领域
N539BS 模块非常适用于在Sub-1GHz频段需要可靠、远距离通信的应用：
智能抄表（AMR）与智能电网
工业监控与控制的无线传感器网络
智能家居与楼宇自动化
环境与农业监测
报警与安防系统
医疗与科研设备
引脚定义与机械尺寸
引脚定义：模块引出了CC1312的所有关键引脚，包括DIO、调试（JTAG）、电源（VCC, VCCPA, GND）和射频脚。（可在此处插入详细的引脚定义表，引用用户提供的图示）。
机械尺寸：请参考 N539BS 尺寸图 以了解精确的PCB布局、安装孔位置和元件放置。
典型性能
实测距离：在晴朗空旷环境，使用3dBi增益天线、离地高度2.5米、空中速率1.2kbps的条件下，通信距离可达 4000米。
订购信息
| 型号 | 核心芯片 | 输出功率 | 目标频段 |
|---|---|---|---|
| N539BS-433M | CC1312R1 | +37 dBm | 410 – 510 MHz |
| N539BS-868M | CC1312R1 | +37 dBm | 860 – 880 MHz |
| N539BS-915M | CC1312R1 | +37 dBm | 910 – 930 MHz |
重要设计注意事项
需双电源供电：模块需要 两路独立的电源：一路稳定的3.3V为MCU核心（VCC）供电；另一路5V/≥2A的高电流电源为功放（VCCPA）供电。切勿将两路电源直接相连。
天线匹配至关重要：必须使用在433/868/915MHz频段且匹配良好的高效率天线。天线性能直接决定通信距离与稳定性。
散热管理：在+37 dBm大功率发射时，PA会产生较多热量。在密闭空间或高温环境下使用时，请在PCB及结构设计上考虑适当的散热措施。
射频布局建议：在用户自己的PCB上，请保持射频走线（RF引脚到天线接口）短而直，并做好50Ω阻抗控制与包地处理，以保障最佳性能。

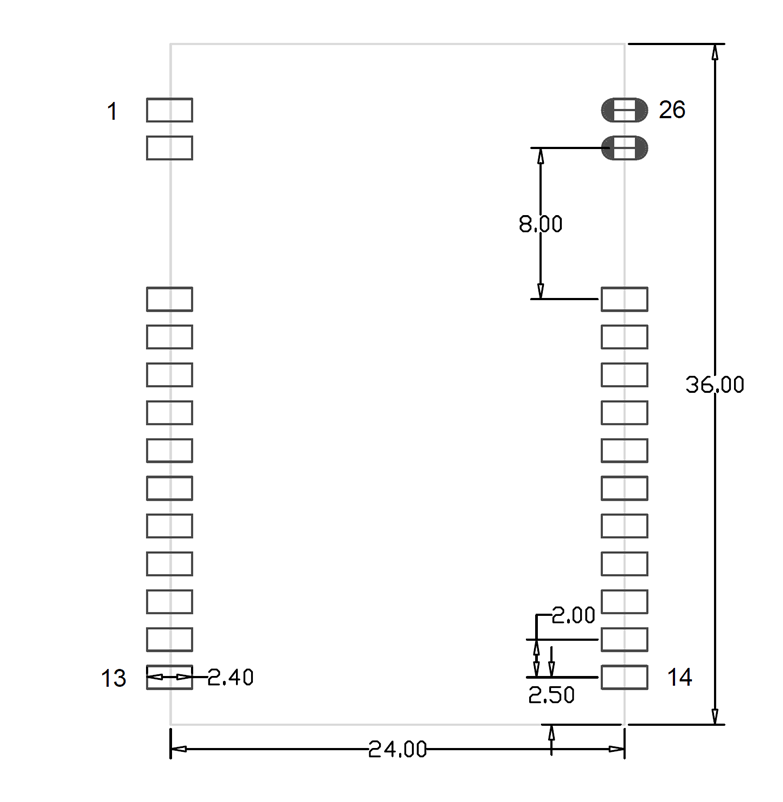

模块尺寸图
*规格如有变更，恕不另行通知，请以最新版数据手册为准。
