基于TI CC1312R + PA/LNA | +33dBm 超强功率 | 全引脚开放 | 支持169/433/779/868/915MHz
性能与成本新平衡:基于TI成熟高性能的 CC1312R 无线MCU,集成顶规PA/LNA,实现 +33dBm(2瓦) 的极限发射功率与 -124dBm 的顶级接收灵敏度,在旗舰性能与可控成本之间找到最佳支点。
旗舰级通信链路:高达2瓦的射频功率,提供超强的链路预算,实测空旷视距通信距离超过4000米,从容应对超远距离、密集遮挡等严苛通信环境。
全功能开放平台:采用全引脚引出设计,开发者可完全访问CC1312R的所有GPIO及外设资源(UART、SPI、I2C、ADC等),实现从简单透传到深度定制的全方位二次开发。
多频段专业覆盖:精准支持 169MHz、433MHz、779MHz、868MHz、915MHz 等全球专业及区域频段,满足多样化市场和行业标准需求。

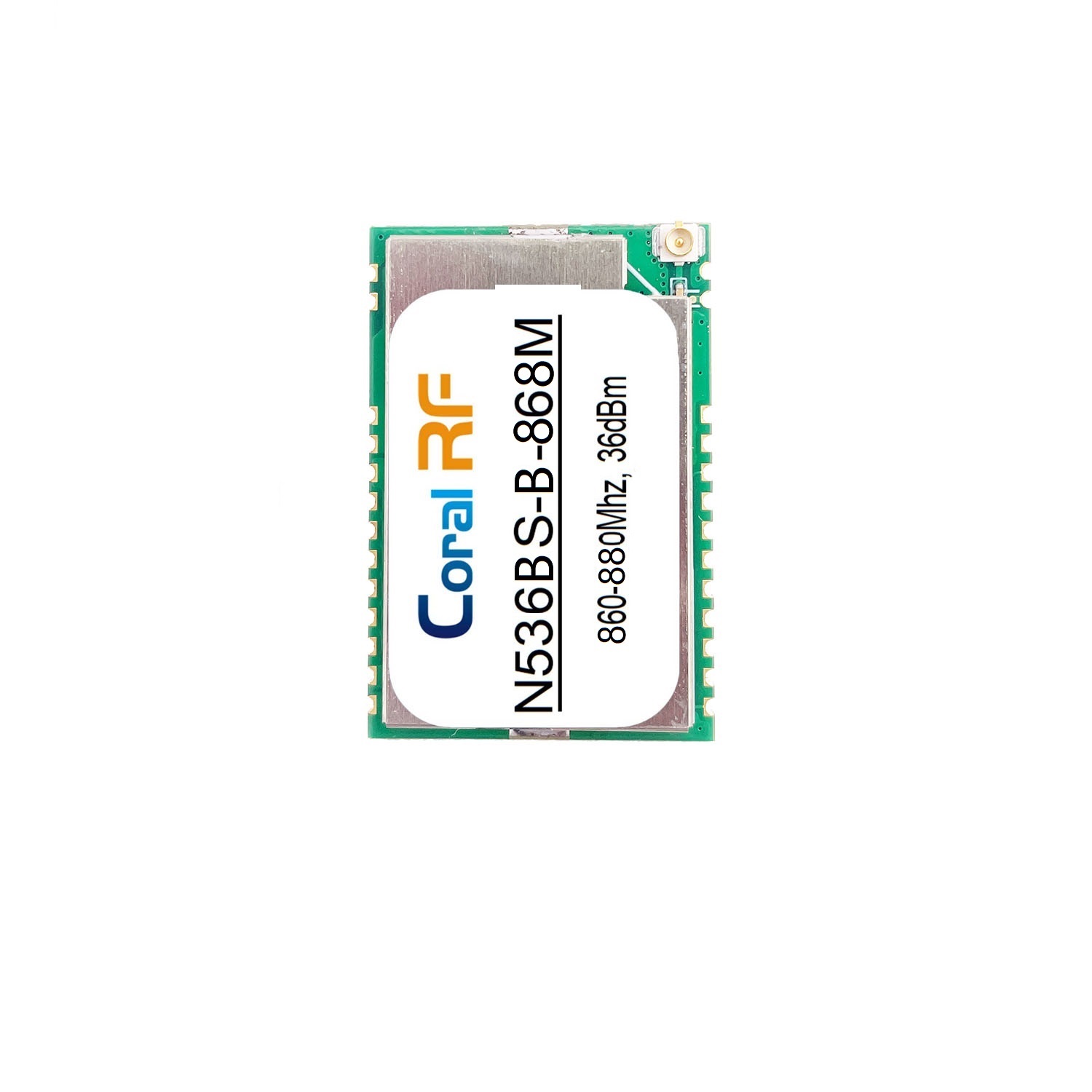

N536BS是一款旨在为专业物联网应用提供高可靠、远距离、可深度定制无线连接的核心模块。它采用德州仪器(TI)广受认可的 CC1312R 无线微控制器作为核心,并配备专业级外置功率放大器(PA)与低噪声放大器(LNA),将射频输出能力提升至惊人的2瓦水平。
本模块继承了CC1312平台优异的射频性能与处理能力(ARM Cortex-M4内核,354KB Flash),并通过外部射频前端将通信的物理层优势发挥到极致。其设计理念聚焦于 “开放”与“可靠” ,不仅通过全引脚开放赋予开发者最大限度的设计自由,更通过4层板沉金工艺、高精度晶振及工业级温度范围,确保其在各种复杂环境下的长期稳定运行。
N536BS是构建关键型无线数据链路、替代有线方案、或升级现有系统通信能力的理想选择。
| 类别 | 参数项 | 规格详情 |
|---|---|---|
| 射频性能 | 核心方案 | TI CC1312R + 外置PA/LNA芯片 |
| 工作频段 | 169MHz, 433MHz, 779MHz, 868MHz, 915MHz (订货时指定) | |
| 发射功率 | 最高 +33 dBm (约 2000mW),软件可调。 | |
| 接收灵敏度 | -124 dBm (典型值)。 | |
| 数据传输率 | 0.3 至 4000 kbps,软件可编程配置。 | |
| 频率稳定性 | 高精度晶振,保障优异频偏特性。 | |
| 硬件配置 | 主处理器 | ARM Cortex-M4 @ 48 MHz,集成 354 KB Flash。 |
| 通信接口 | UART, SPI 及全部可配置GPIO (通过26引脚完整引出)。 | |
| 天线接口 | IPEX-1代连接器 及 邮票孔(PCB天线)。 | |
| 封装形式 | 表面贴装(SMD),适合自动化生产。 | |

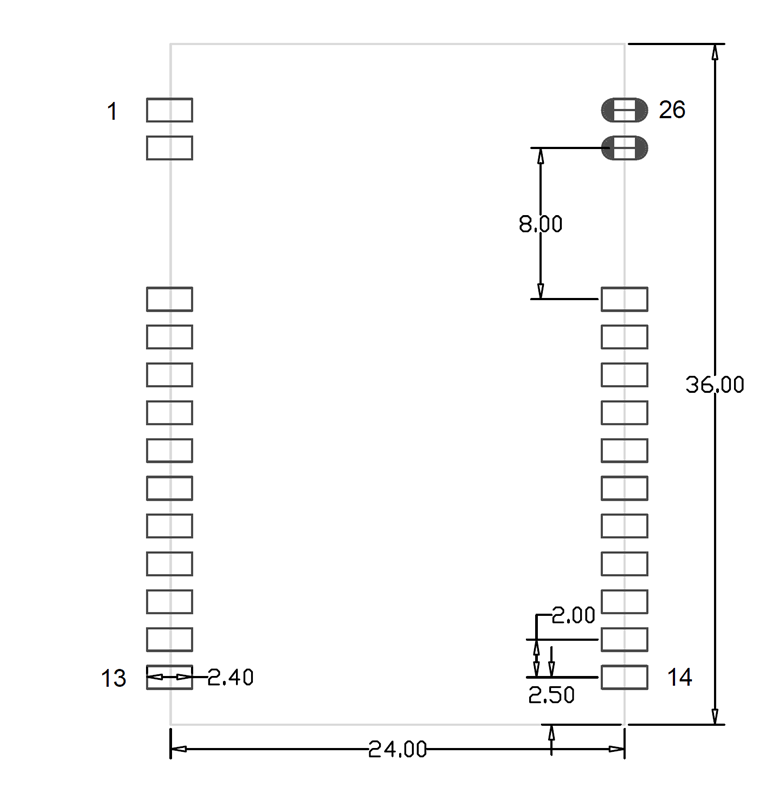

| 模块尺寸 | 36.0 mm × 24.0 mm × 3.0 mm (长×宽×高)。 | |
| 电气特性 | MCU工作电压 | 3.3V (典型)。 |
| PA工作电压 | 4.5V – 5.5V (典型5V),峰值电流能力需≥1.2A。 | |
| 工作电流 | 发射:约900 mA (@ +33dBm);接收:约6.9 mA;休眠:低至1.5 µA。 | |
| 工作温度 | -30°C 至 +75°C。 | |
| 传输性能 | 实测距离 | > 4000 米 (空旷视距,1.2kbps,3dBi天线)。 |
| 引脚编号 | 引脚名称 | 类型 | 功能描述与关键说明 |
|---|---|---|---|
| 1 | GND | PWR | 电源地。 必须与主控板地平面良好连接。 |
| 2 | GND | PWR | 电源地。 |
| 3 | VCCPA | PWR | 功率放大器(PA)电源。 输入范围:4.5V - 5.5V (典型5V)。 关键要求: 为保证+33dBm大功率稳定输出,此路电源必须能提供≥1200mA的瞬态电流,且纹波噪声需极低。建议使用高性能LDO或DCDC单独供电。 |
| 4 | VCCPA | PWR | 功率放大器(PA)电源。 功能与引脚3并联,以降低路径阻抗和提供更大电流能力。布线时需与引脚3同网络等长处理。 |
| 5 | GND | PWR | 电源地(PA部分)。 为PA的大电流回路提供就近的低阻抗接地路径。 |
| 6 | DIO2 | I/O | 通用可编程数字输入/输出口。 可用作GPIO或配置为外设功能(如UART RX)。 |
| 7 | DIO3 | I/O | 通用可编程数字输入/输出口。 可用作GPIO或配置为外设功能(如UART TX)。 |
| 8 | DIO5 | I/O | 通用可编程数字输入/输出口。 |
| 9 | DIO6 | I/O | 通用可编程数字输入/输出口。 |
| 10 | DIO7 | I/O | 通用可编程数字输入/输出口。 |
| 11 | DIO8 | I/O | 通用可编程数字输入/输出口。 |
| 12 | VCC | PWR | MCU (CC1314R10) 核心电源。 输入范围:2.0V - 3.6V (典型3.3V)。 此电源应与VCCPA (5V) 隔离,避免大电流干扰。 |
| 13 | GND | PWR | MCU 核心电源地。 |
| 14 | RESET | I | 模块硬件复位输入,低电平有效。 内部有上拉,通常可悬空。如需控制,建议使用开漏驱动。 |
| 15 | TMS | I/O | JTAG调试接口 - 测试模式选择。 用于连接仿真器(如TI XDS110)进行在线调试和程序烧录。 |
| 16 | TCK | I | JTAG调试接口 - 测试时钟输入。 |
| 17 | DIO18 | I/O | 通用可编程数字输入/输出口。 |
| 18 | DIO19 | I/O | 通用可编程数字输入/输出口。 |
| 19 | DIO20 | I/O | 通用可编程数字输入/输出口。 |
| 20 | DIO21 | I/O | 通用可编程数字输入/输出口。 |
| 21 | DIO22 | I/O | 通用可编程数字输入/输出口。 |
| 22 | DIO23 | I/O | 通用可编程数字输入/输出口。 |
| 23 | DIO24 | I/O | 通用可编程数字输入/输出口。 |
| 24 | DIO25 | I/O | 通用可编程数字输入/输出口。 |
| 25 | RF | RF | 射频信号引脚。 此引脚通过内部匹配网络连接至IPEX连接器。严禁直接连接天线,必须通过IPEX座子外接50欧姆匹配、高功率容量的天线。 |
| 26 | GND | PWR | 射频部分屏蔽地。 对射频性能至关重要,PCB布局时应确保其与主地良好连接。 |

高可靠性工业监控:石油化工、电网输电、矿区安全等领域的设备状态无线监测与预警系统,要求信号穿透力强、链路稳定。
广域智能计量与能源管理:智能水/电/气/热表集中抄表系统(尤其适用169MHz WM-Bus),以及分布式新能源(光伏、风电)监控。
专业环境监测网络:智慧农业、森林防火、水利水文、地质灾害等大范围野外监测数据回传。
应急通信与专用网络:构建区域性的指挥调度、抢险救援或专用数据采集无线网络。
高端物联网关与边缘节点:作为区域数据汇聚核心,并利用M4内核进行本地协议转换与边缘计算。
快速原型开发:提供评估底板,可快速进行串口透传测试,验证通信性能。
深度定制开发:基于 TI SimpleLink™ CC13x2 SDK,可进行从底层射频到上层应用的完全自主开发。全引脚开放支持复杂的外设扩展与集成。
量产集成指导:提供模块封装库、推荐PCB布局及完整的硬件参考设计原理图(官网可获取)。重点注意PA电源(5V/1.2A)的独立高质量供电设计。
天线与合规性:必须选用与工作频段匹配、功率容量足够的专业天线,并确保最终产品符合当地无线电法规。
| 产品型号 | 核心配置 | 工作频段 | 发射功率 |
|---|---|---|---|
| N536BS-169M | CC1312R + PA/LNA | 169 - 170 MHz | +33 dBm (2W) |
| N536BS-433M | CC1312R + PA/LNA | 410 - 510 MHz | +33 dBm (2W) |
| N536BS-868M | CC1312R + PA/LNA | 779 - 880 MHz | +33 dBm (2W) |
| N536BS-915M | CC1312R + PA/LNA | 910 - 930 MHz | +33 dBm (2W) |
N536BS代表了在 “卓越性能”、“开发灵活性”与“项目总成本” 三角中取得优异平衡的解决方案。它避免了为追求极限参数而付出过高溢价,也避免了因性能不足而导致的网络架构复杂化。
选择N536BS,您将获得:
应对严苛环境的通信保障:2瓦功率为系统提供充足的链路冗余,提升整体可靠性。
面向复杂应用的开发自由:开放的硬件平台与强大的SDK,让创新不受限。
优化的综合拥有成本:在满足高性能要求的同时,提供更具竞争力的成本结构,利于项目推广。
成熟稳定的技术基石:基于经过海量验证的TI CC1312平台,风险可控,开发资源丰富。
如果您需要一款性能强大、可靠开放且总拥有成本优化的无线核心模块来承载关键数据,N536BS是您的理想选择。
欢迎联系我们的技术团队,获取样品、开发资料及针对您应用场景的定制化建议。
