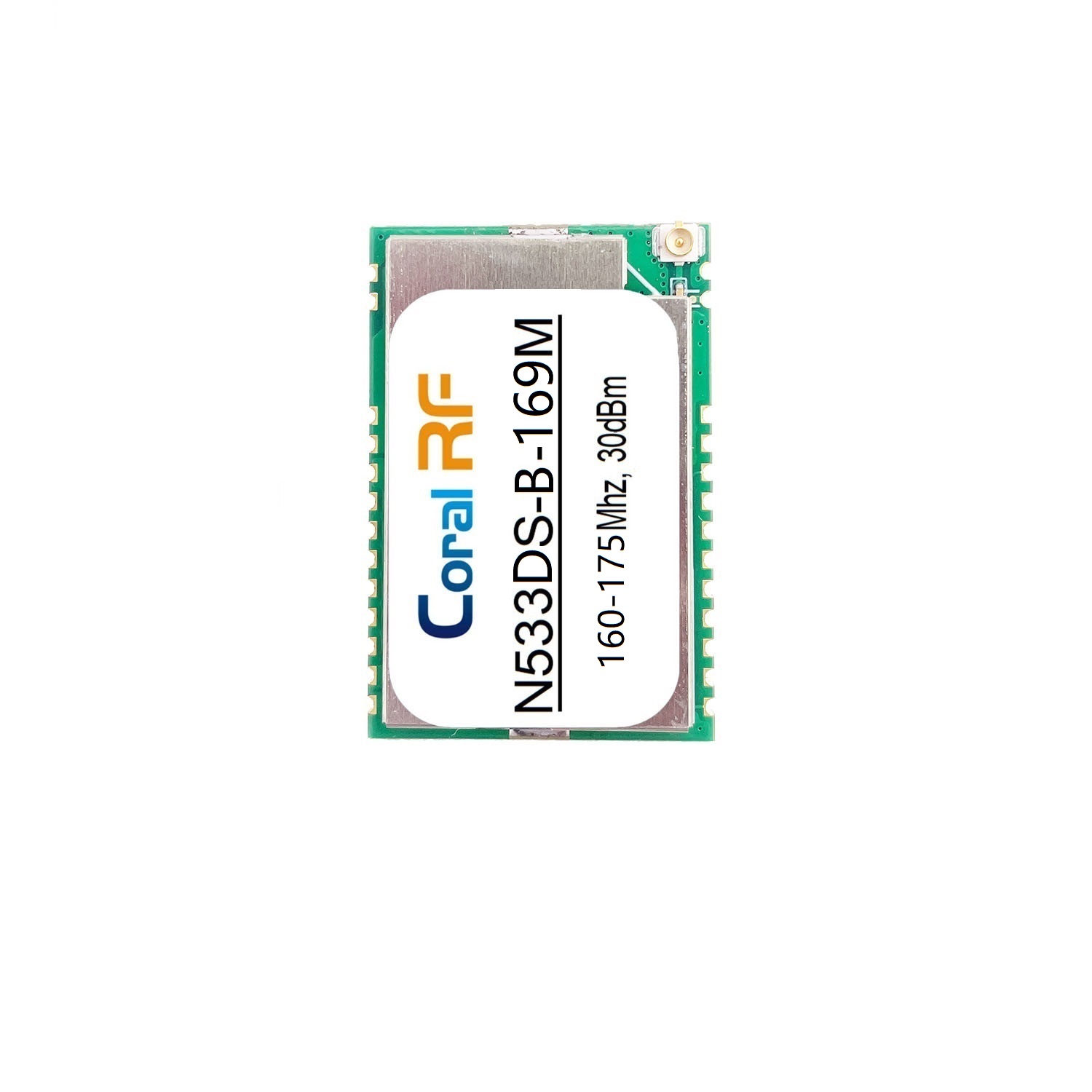

N533DS-CC1311R 169MHz 1W专业大功率无线模块
专为强穿透、超远距与高可靠性工业应用设计
产品概述
N533DS 是一款专门针对 169MHz 频段进行深度优化的 专业级1瓦（30dBm）大功率无线串口模块。它基于 德州仪器（TI）CC1311R 高性能无线微控制器，并集成 高性能射频功率放大器（PA） 与 低噪声放大器（LNA），专为应对建筑物密集、山区、地下等复杂非视距（NLoS）环境下的超远距离、高可靠性通信挑战而设计。
得益于 169MHz频段更长的波长所带来的卓越绕射与穿透能力，结合 +30dBm（约1000mW） 的强劲发射功率与 -124dBm 的高接收灵敏度，本模块在复杂环境下的有效通信距离远超同功率的更高频段模块。其采用 高精度晶振 与 4层工业PCB工艺，确保在 -30℃ 至 +75℃ 的宽温范围内稳定工作，是智慧农业、地下管网监测、森林防护等严苛应用的终极无线解决方案。
核心优势与卖点
黄金频段，无可比拟的穿透力：专为 169MHz 优化，相比433MHz/868MHz等频段，波长更长，绕射与穿透障碍物能力极强，在复杂地形与非视距环境中表现远超其他频段。
专业级射频链路：集成 PA与LNA，提供 +30dBm（1W） 的强劲发射与 -124dBm 的高灵敏度接收，最大化链路预算，确保在信号微弱或干扰环境下依然可靠通信。
新一代高效能核心：搭载 TI CC1311R 芯片，集成ARM Cortex-M4F处理器，提供强大的本地处理能力与高效的射频控制。
超远距离与高可靠性：“低频+大功率”双重优势，实测在复杂环境下可实现极稳定的超远距离通信，有效覆盖范围大幅提升。
全功能开发平台：支持 UART AT指令 快速配置，同时提供 SPI接口 并引出全部芯片引脚，满足从快速验证到底层协议定制的全流程开发需求。
工业级坚固设计：宽温工作、4层沉金PCB、全贴片工艺，专为户外及恶劣工业环境打造。
详细技术规格
1. 射频参数
| 参数 | 规格值 | 备注/条件 |
|---|---|---|
| 工作频段 | 169MHz | 专用频段，强穿透，远距离 |
| 频率范围 | 169 - 170 MHz | 软件可微调 |
| 发射功率 | +30 dBm（最大值，约1000mW） | 需 VCCPA=5V 供电支持 |
| 接收灵敏度 | -124 dBm（典型值） | 保障复杂链路下的可靠接收 |
| 调制方式 | 2-FSK, GFSK, MSK, OOK | 软件可配置 |
| 空中速率 | 0.3 — 4000 kbps | 速率可编程，灵活适配 |
| 通信距离优势 | 复杂环境下远超同功率高频段模块 | 低频绕射能力带来的本质优势 |
2. 硬件与接口参数
| 参数 | 规格 | 备注 |
|---|---|---|
| 核心芯片 | TI CC1311R + 外置PA/LNA | 352KB Flash, ARM Cortex-M4F |
| 模块尺寸 | 36.0 × 24.0 × 3.0 mm | 工业级表贴封装 |
| 天线接口 | IPEX连接器、邮票孔 | 需使用 169MHz专用天线 |
| 数据接口 | UART (TTL)、SPI | 双模通信接口 |
| 安装方式 | 表面贴装（SMT） |
3. 电气参数
| 参数 | 条件 | 典型值 | 单位 |
|---|---|---|---|
| MCU工作电压 (VCC) | 推荐值 | 3.3 | V |
| PA工作电压 (VCCPA) | 范围 | 4.5 - 5.5 (推荐5.0) | V |
| 发射电流 | @ +30dBm, VCCPA=5V | 600 | mA |
| 接收电流 | 6.9 | mA | |
| 休眠电流 | Shutdown模式 | 1.5 | μA |
| 工作温度 | -30 ~ +75 | ℃ |
典型应用领域
智慧农业与灌溉：大面积丘陵、梯田的土壤墒情监测与灌溉控制，信号穿透作物及地形能力强。
地下管网与矿井监测：城市地下综合管廊（水、电、气）的数据采集，煤矿井下安全参数无线传输。
森林与环境保护：茂密林区内的防火监测、生态环境数据回传，低频信号穿透树林能力优异。
分散式能源计量：位于地下室、农村分散院落的水表、气表远程抄表（AMR），穿透建筑物能力强。
工业复杂环境监控：大型厂区、仓库内多障碍物环境下的设备状态监控。
订购信息
| 产品型号 | 描述 | 频率范围 | 发射功率 |
|---|---|---|---|
| N533DS-169M | CC1311R 169MHz 1W大功率无线串口模块 | 169 - 170 MHz | +30 dBm |
注意：本型号专为169MHz频段设计。我们可提供配套的高性能169MHz天线、大电流电源方案及应用固件定制服务。
开发与使用指南
电源设计（关键）：必须为
VCCPA引脚提供稳定、洁净的5V电源，建议电源持续供电能力 不低于1.5A。使用高质量的DCDC或LDO，并布置大容量低ESR退耦电容。天线选择（至关重要）：必须选用 中心频率严格匹配169MHz、高功率容量（≥2W）、50Ω阻抗 的专用天线（如加感鞭状天线）。天线性能直接决定最终通信效果。
散热管理：1W功率持续发射会产生热量。在密闭空间应用时，必须通过PCB大面积敷铜、散热过孔或外加散热片等方式进行有效散热。
法规符合性：使用前，请确认您所在地区允许169MHz频段用于此功率等级的无线设备，并遵守当地无线电管理机构的规定。
征服最复杂的通信环境，从选择正确的频段开始。
N533DS-CC1311R 169MHz 1W大功率模块，为您在复杂地形与非视距场景中，铺就一条最可靠的无线通道。
欢迎联系我们，获取样品、专业频段咨询与定制解决方案！
提示：产品规格可能更新，请以最新数据手册为准。图中“CC1312R”字样为笔误，实际芯片为CC1311R，特此说明。
