400mW高功率 | 超4公里远距离 | 高性能Sub-1GHz无线方案
产品概述

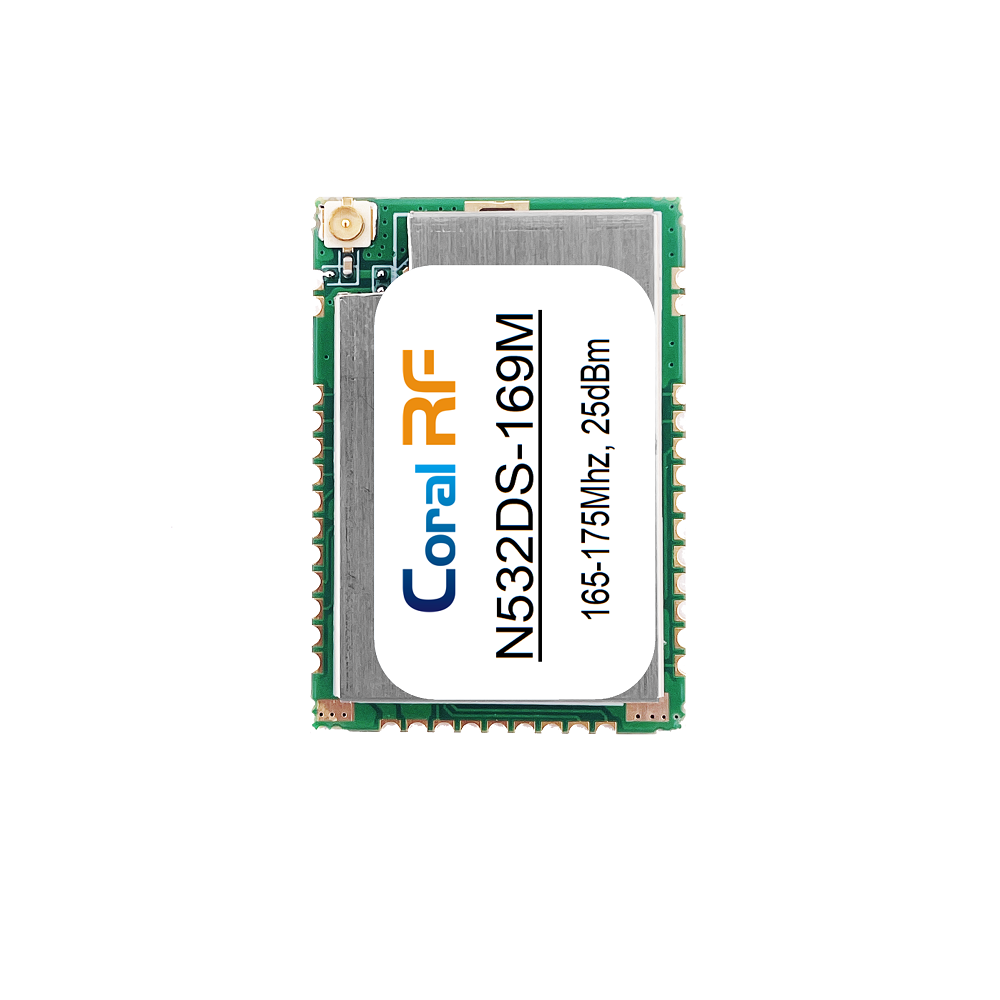

N532DS是一款集成了 德州仪器（TI）CC1311R 高性能无线MCU与 专业射频功率放大器（PA） 的 大功率无线串口模块。该模块发射功率高达 +26dBm（约400mW），结合 -124dBm 的卓越接收灵敏度，在空旷环境下可实现 超过4000米 的超远距离可靠通信，专为要求广域覆盖与高链路预算的应用场景设计。
模块采用 高精度晶振 与 4层工业级PCB工艺，确保了在 -30℃ ~ +75℃ 宽温范围内的优异频率稳定性与抗干扰能力。其设计将CC1311R芯片 所有引脚全部引出，并提供 UART串口（支持AT指令） 与 SPI 双通信接口，兼具快速部署的便捷性与深度定制的灵活性，是远程物联网、工业测控、专业监测等领域的理想无线核心。
核心优势与卖点
超远距离通信能力：400mW（+26dBm）大功率输出 结合高灵敏度接收，实测 空旷通信距离突破4公里，轻松满足广域覆盖需求。
高性能处理核心：基于 TI CC1311R 芯片，集成ARM Cortex-M4F应用处理器与专用射频协处理器，提供强大的处理能力与通信效率。
高效双电源架构：采用 MCU（3.3V）与PA（5V）分离供电 设计，在实现高功率射频输出的同时优化整体系统能效。
开发灵活全面：
快速集成：支持UART AT指令集，可快速配置参数并实现数据透传，极大缩短开发周期。

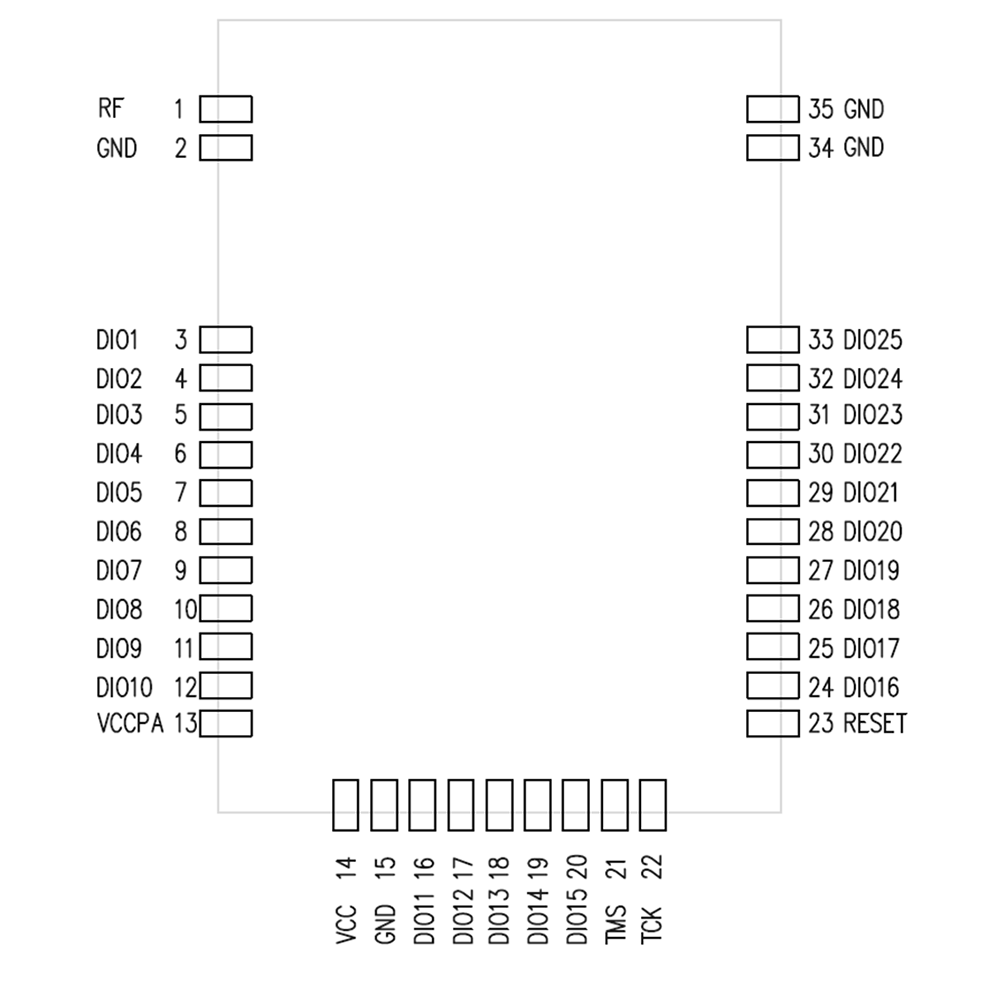

深度定制：提供 SPI接口 并引出全部芯片I/O引脚，支持基于官方SDK的底层开发与私有协议栈实现。
硬件扩展自由：所有GPIO引脚可供用户配置，便于连接各类传感器与外设。
坚固可靠的工业设计：宽工作温度范围、4层板沉金工艺及全贴片元件，保障在恶劣环境下长期稳定运行。
详细技术规格
1. 射频参数
| 参数 | 规格值 | 备注/条件 |
|---|---|---|
| 工作频段 | 169MHz | 具体频段依订购型号而定 |
| 频率范围 | 160-175MHz | 软件可编程调节 |
| 发射功率 | +26 dBm（典型值，约400mW） | 需在 VCCPA=5V 条件下 |
| 接收灵敏度 | -124 dBm（典型值） | 确保远距离弱信号接收 |
| 调制方式 | 2-FSK, GFSK, MSK, OOK | 软件可配置 |
| 空中传输速率 | 0.3 — 4000 kbps | 速率可调，适应不同场景 |
| 实测通信距离 | > 4000 米 | 条件：空旷，3dBi天线，速率1.2kbps |
2. 硬件与接口参数
| 参数 | 规格 | 备注 |
|---|---|---|
| 核心芯片 | TI CC1311R + 外置PA | 352KB Flash, ARM Cortex-M4F |

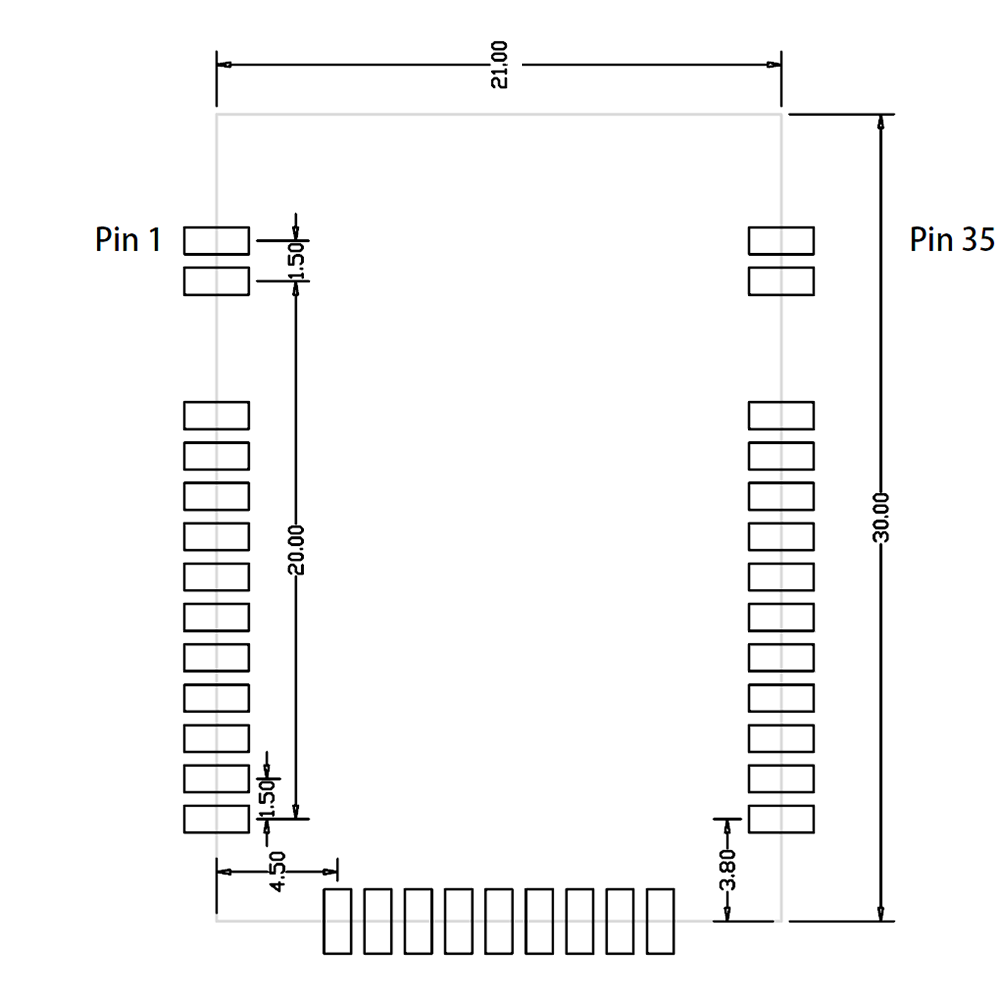

| 模块尺寸 | 30.0 × 21.0 × 3.0 mm | 紧凑SMD封装 |
| 天线接口 | IPEX连接器、邮票孔 | 支持外接天线或PCB天线 |
| 数据接口 | UART (TTL)、SPI | 双模式通信接口 |
| 安装方式 | 表面贴装（SMT） | 适合自动化产线 |
3. 电气参数
| 参数 | 条件 | 典型值 | 单位 |
|---|---|---|---|
| MCU工作电压 (VCC) | 推荐值 | 3.3 | V |
| PA工作电压 (VCCPA) | 推荐值 | 5.0 | V |
| 发射电流 | @ +26dBm, VCCPA=5V | 300 | mA |
| 接收电流 | 6.9 | mA | |
| 休眠电流 | Shutdown模式 | 1.5 | μA |
| 工作温度 | -30 ~ +75 | ℃ |
典型应用领域
广域物联网感知：智慧农业大田监测、森林生态防火、江河湖泊水文监控。
工业远程监控与控制：油气管道监测、电力铁塔状态监控、矿区设备数据回传。
专业安防与应急通信：边境线周界安防、大型园区安全系统、应急指挥无线链路。
远距离自动抄表：分散式水表/电表/气表的远程集抄（AMR）系统。
特种设备与科研：无人机超视距测控、野外科研数据采集、远程遥控系统。
订购信息
| 产品型号 | 描述 | 频率范围 | 发射功率 |
|---|---|---|---|
| N532DS-169M | CC1311R大功率无线串口模块 | 160 - 175 MHz | +26 dBm |
我们可提供配套天线、电源方案及定制化固件开发服务。
开发与使用指南
电源供应关键：务必为
VCCPA引脚提供稳定、足额的5V电源，建议电流能力不低于 400mA，以满足瞬时大电流需求并确保输出功率。MCU部分的VCC使用3.3V。天线匹配与选用：高功率应用对天线性能要求极高。请务必选用 阻抗匹配良好（50Ω）、功率容量足够 的天线，并确保连接可靠，以最大化辐射效率并保护功放管。
散热管理：在持续大功率发射或高温环境应用时，模块会产生可观热量。建议在PCB设计时预留散热敷铜和过孔，或在模块上方预留通风散热空间。
技术支持：如需进行底层开发或获取特定应用的技术支持，请联系我司技术团队。我们将提供必要的软件指导与硬件设计咨询。
用强大射频动力，连接每一公里。
N532DS-CC1311R大功率模块，为您挑战距离极限的无线应用提供核心引擎。
欢迎联系我们，获取产品样品、详细技术资料及定制化解决方案！
