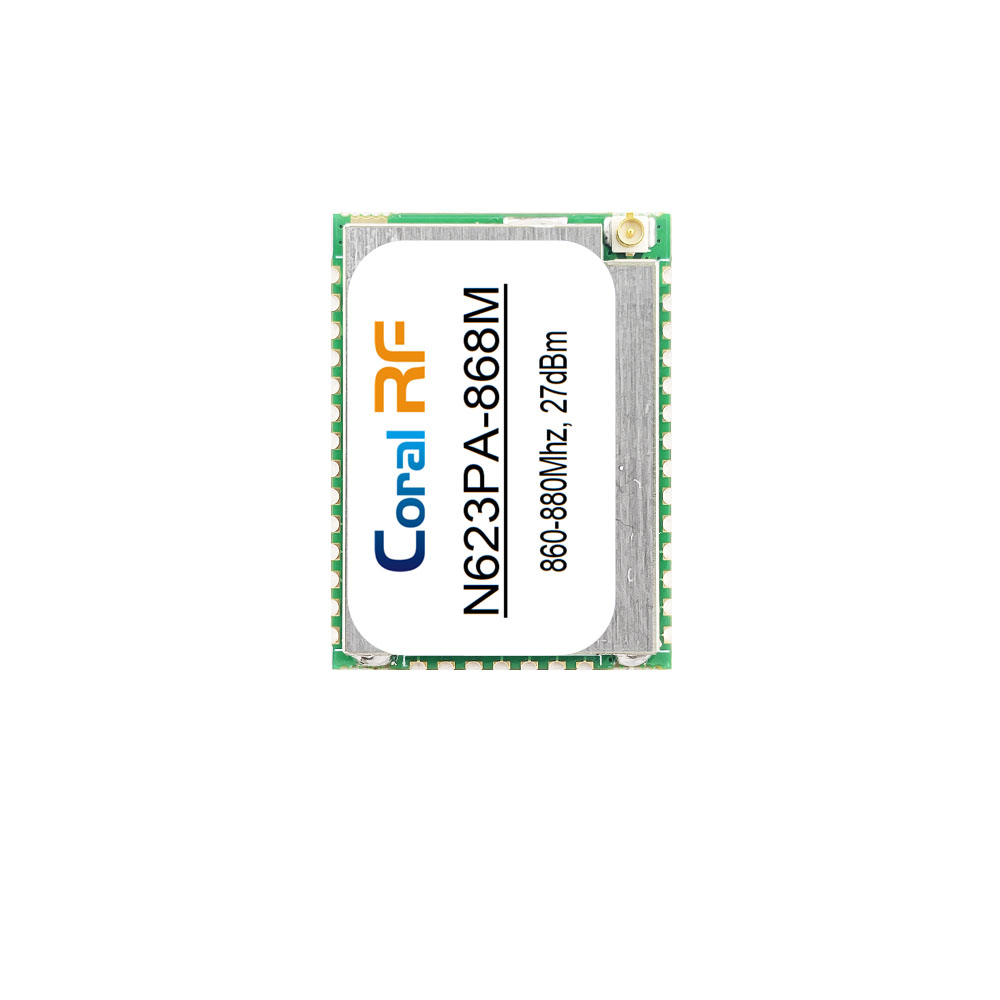

N623PA-CC1311R3 CC1190大功率串口模块-27dBm-868M/915MHz

66.00
型号 N623PA
调制方式 FSK
工作频段 868M/915MHz
输出功率 500mW
通信接口 串口
封装 贴片
186 8067 0755
产品详情

N623PA-CC1311 CC1190大功率串口模块-27dBm-868M/915MHz

N623PA无线串口模块集成TI TI CC1311CC1190芯片最大功率发射功率可达500毫瓦(27dBm),是目前市面上体积非常稳定的的CC1311大功率无线串口模块。模块选用FLASH为352K的CC1311R3模块采用了1.6mm板厚,对PA散热效果极佳。适用长时间通信的场景。N623PA模块采用精度高的无源晶振,模块的频率精度高,工作温度范围广,频率稳定特性好,能在工业级的温度范围正常工作。N623PA无线串口模块工作于868M/915MHz频段,模块的频率范围为:779MHz - 960Mhz。模块在50kbp的工作速率下,灵敏度为-112dBm。


CC1311芯片集成了M4的MCU内核,同时也集成了M0射频内核,是新一代的射频IC。

N623PA无线串口模块模块采用4设计,拥有出色的阻抗匹配和抗干扰性。N623PA模块具有高品质、低功耗,小功率,远距离,低成本等特点。该模块主要针对温度监测、物联网煤矿监测科研、医疗近距离无线通信设备等。模块将所有引脚引出,方便二次开发。N623PA模块采用串口和SPI接口,方便使用。

N623PACC1311)无线串口模块适用国外免费频段


射频接口参数值备注
工作频段860M/915MHz支持ISM频段
发射功率+27dBm最大功率500mW
接收灵敏度-126dBm-
空中速率0.3-4000kbps软件编程控制
频率偏差+/-10 kHz天线接口
实测距离
5000米
1500米
晴朗空旷环境,天线增益3dBi,天线离地高度2.5米,空中速率1.2kbps。
晴朗空旷环境,天线增益3dBi,天线离地高度1.5米,空中速率50kbps。


硬件参数参数值备注
模块尺寸33 x 25 x 3mm-
天线接口IPEX,邮票-
模块通信接口串口,SPI软件编程控制
模块封装贴片-


电气参数最小值典型最大单位备注
MCU工作电压1.83.33.9V
PA工作电压1.83.33.9V
发射电流
650
mA瞬时功耗
接收电流
10
mA-
休眠电流
1.4
uA软件编程控制
工作温度-30
75-


模块规格书下载

N623PA Software code example‍            N623PA datasheet            CC1311 datasheet


引脚定义

N623PA-CC1311 CC1190大功率串口模块-27dBm-868M/915MHz引脚图

N623PA-CC1311 CC1190大功率串口模块-27dBm-868M/915MHz尺寸图


N623PA模块测试方法

以禾研科技配套的底板为例:

N623PA配套的底板为T532AP,T532AP集成了USB转串口芯片、LED、按键、烧录口和模块卡口。如图所示:

N621PA-CC1311 CC1190大功率模块底板

N623PA二次开发使用方法:将CC1310模块按如图方式卡在底板上,IPEX连接天线。烧录口按照丝印连接XDS110,即可进行在线仿真,测试模块的性能。


模块编程

模块底板的原理图可从我司官网获取。

模块具体编程信息应用请联系我司获取TI官网下载www.ti.com


订货信息

N623PA-868M-CC1311R   CC131R1   CC1190   860-880MHz     +27dBm    大功率无线串口模块

N623PA-915M-CC1311R   CC131R1   CC1190   910-930MHz     +27dBm    大功率无线串口模块
