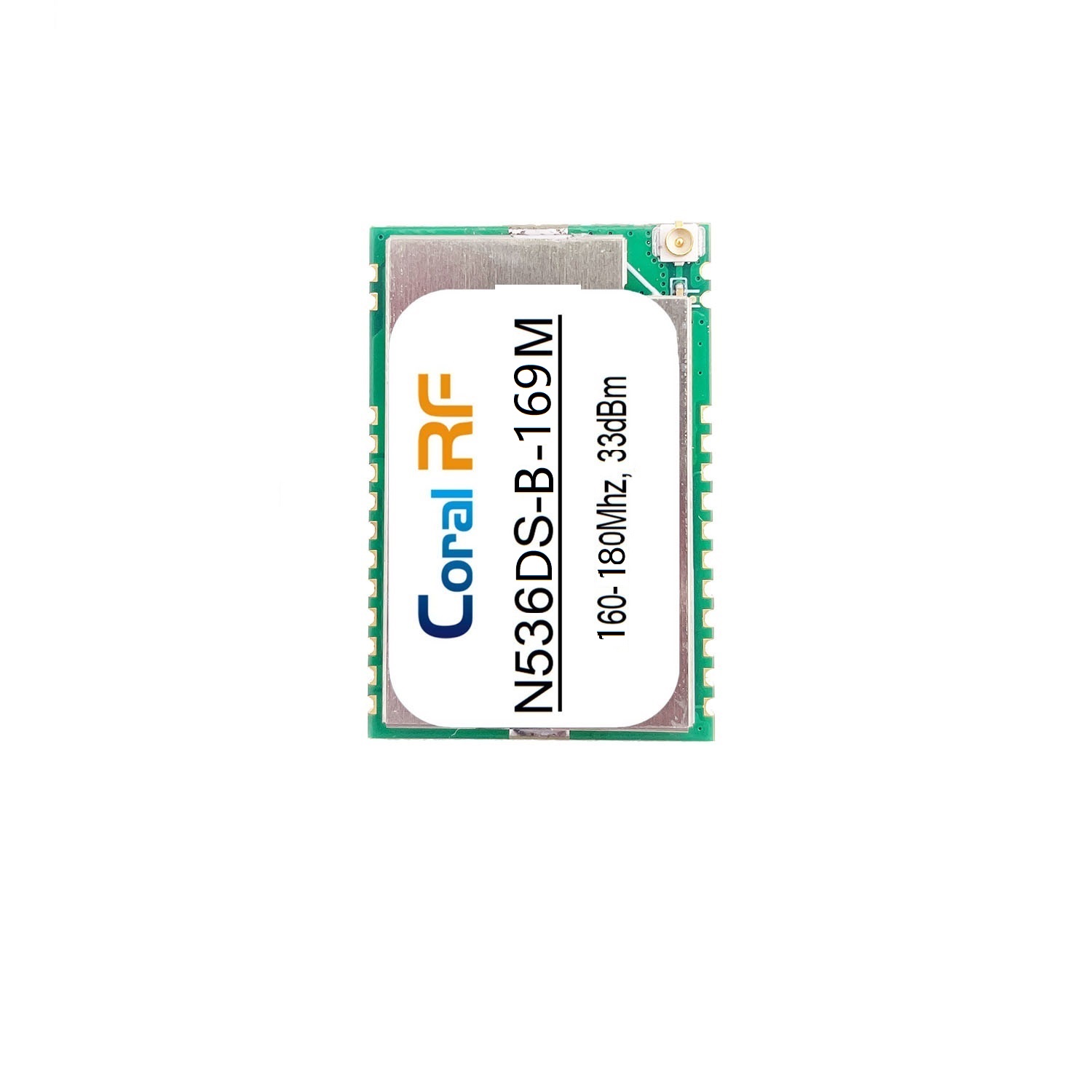

N536DS 高性价比2瓦大功率169MHz专业无线串口模块
基于TI CC1311R3 + 高性能PA/LNA | 专为169MHz（WM-Bus等）优化 | 高达+33dBm输出
一、 核心亮点
征服专业频段：专为 169MHz（欧洲WM-Bus等标准） 深度优化，提供行业领先的 +33dBm（2000mW，2瓦） 发射功率，是构建高可靠性专业计量与监测网络的理想选择。
极高性价比：基于成熟的TI CC1311R3 方案，在提供2瓦超大功率的同时，实现了出色的成本控制，为大规模部署而生。
超远距通信：配合优异的接收灵敏度（-124dBm），实测空旷视距通信距离超过5000米，极大扩展单点覆盖范围。
开发灵活：采用全引脚开放设计，引出所有MCU IO，支持从简单串口透传到深度定制应用的二次开发。
二、 产品概述
N536DS是一款定位于专业频段、高功率与极致性价比的无线通信模块。它核心采用德州仪器（TI）CC1311R3无线微控制器，并集成专业级外置功率放大器（PA）与低噪声放大器（LNA），将射频输出能力提升至2瓦级别。
本模块特别针对 169MHz 等专业频段进行优化，完美适配欧洲无线仪表总线（WM-Bus） 等标准，是智能水表、气表、热表集中器及能源管理系统的理想无线核心。同时，其也支持433MHz、779MHz、868MHz、915MHz等频段，具备良好的灵活性。
N536DS以极具竞争力的成本，提供了此前仅高端模块才具备的功率等级和通信可靠性，旨在为客户的专业化、规模化物联网应用提供强大助力。
三、 详细技术规格
| 类别 | 参数项 | 规格详情 |
|---|---|---|
| 射频性能 | 核心方案 | TI CC1311R3 + 外置PA/LNA芯片 |
| 工作频段 | 169MHz（深度优化）, 433MHz, 779MHz, 868MHz, 915MHz。支持定制。 | |
| 发射功率 | 最高 +33 dBm (约 2000mW)，软件可调。 | |
| 接收灵敏度 | -124 dBm (典型值，@ 低速率)。 | |
| 数据传输率 | 0.3 至 4000 kbps，软件可配。 | |
| 频率偏差 | ≤ ±10 kHz (高精度晶振)。 | |
| 硬件配置 | 主处理器 | ARM Cortex-M4，主频48MHz，集成 352 KB Flash。 |
| 通信接口 | UART, SPI 及多路可配置GPIO (全引脚引出)。 | |
| 天线接口 | IPEX-1代连接器 及 RF 邮票孔。 | |
| 封装形式 | 表面贴装（SMD）。 | |
| 模块尺寸 | 36.0 mm × 24.0 mm × 3.0 mm。 | |
| 电气特性 | MCU工作电压 | 3.3V (典型)。 |
| PA工作电压 | 4.5V – 5.5V (典型5V)，峰值电流能力需≥1.2A。 | |
| 工作电流 | 发射：约900 mA (@ +33dBm)；接收：约6.9 mA；休眠：低至1.5 µA。 | |
| 工作温度 | -30°C 至 +75°C。 | |
| 传输性能 | 实测距离 | > 5000 米 (视距，1.2kbps，3dBi天线，169MHz频段)。 |
四、 引脚说明
| 引脚编号 | 引脚名称 | 类型 | 功能描述与关键说明 |
|---|---|---|---|
| 1 | GND | PWR | 电源地。 必须与主控板地平面良好连接。 |
| 2 | GND | PWR | 电源地。 |
| 3 | VCCPA | PWR | 功率放大器(PA)电源。 输入范围：4.5V - 5.5V (典型5V)。 关键要求： 为保证+33dBm大功率稳定输出，此路电源必须能提供≥1200mA的瞬态电流，且纹波噪声需极低。建议使用高性能LDO或DCDC单独供电。 |
| 4 | VCCPA | PWR | 功率放大器(PA)电源。 功能与引脚3并联，以降低路径阻抗和提供更大电流能力。布线时需与引脚3同网络等长处理。 |
| 5 | GND | PWR | 电源地（PA部分）。 为PA的大电流回路提供就近的低阻抗接地路径。 |
| 6 | DIO2 | I/O | 通用可编程数字输入/输出口。 可用作GPIO或配置为外设功能（如UART RX）。 |
| 7 | DIO3 | I/O | 通用可编程数字输入/输出口。 可用作GPIO或配置为外设功能（如UART TX）。 |
| 8 | DIO5 | I/O | 通用可编程数字输入/输出口。 |
| 9 | DIO6 | I/O | 通用可编程数字输入/输出口。 |
| 10 | DIO7 | I/O | 通用可编程数字输入/输出口。 |
| 11 | DIO8 | I/O | 通用可编程数字输入/输出口。 |
| 12 | VCC | PWR | MCU (CC1314R10) 核心电源。 输入范围：2.0V - 3.6V (典型3.3V)。 此电源应与VCCPA (5V) 隔离，避免大电流干扰。 |
| 13 | GND | PWR | MCU 核心电源地。 |
| 14 | RESET | I | 模块硬件复位输入，低电平有效。 内部有上拉，通常可悬空。如需控制，建议使用开漏驱动。 |
| 15 | TMS | I/O | JTAG调试接口 - 测试模式选择。 用于连接仿真器（如TI XDS110）进行在线调试和程序烧录。 |
| 16 | TCK | I | JTAG调试接口 - 测试时钟输入。 |
| 17 | DIO18 | I/O | 通用可编程数字输入/输出口。 |
| 18 | DIO19 | I/O | 通用可编程数字输入/输出口。 |
| 19 | DIO20 | I/O | 通用可编程数字输入/输出口。 |
| 20 | DIO21 | I/O | 通用可编程数字输入/输出口。 |
| 21 | DIO22 | I/O | 通用可编程数字输入/输出口。 |
| 22 | DIO23 | I/O | 通用可编程数字输入/输出口。 |
| 23 | DIO24 | I/O | 通用可编程数字输入/输出口。 |
| 24 | DIO25 | I/O | 通用可编程数字输入/输出口。 |
| 25 | RF | RF | 射频信号引脚。 此引脚通过内部匹配网络连接至IPEX连接器。严禁直接连接天线，必须通过IPEX座子外接50欧姆匹配、高功率容量的天线。 |
| 26 | GND | PWR | 射频部分屏蔽地。 对射频性能至关重要，PCB布局时应确保其与主地良好连接。 |
五、 典型应用场景（聚焦169MHz）
欧洲智能计量（WM-Bus）：智能水表、热量表、气表的集中器（Converter）或路由中继（Repeater），符合EN13757标准。
专业能源管理与分配：用于楼宇能源管理系统（BEMS）、太阳能光伏阵列监控等需要长距离、高可靠数据回传的场景。
工业传感器回传：在169MHz频段允许的区域内，用于工业环境监测传感器数据的远程采集。
替代有线方案的无线专网：在布线困难或成本高昂的区域，构建基于169MHz的私有高可靠性无线数据网络。
六、 开发与生产支持
快速评估：提供评估底板，可快速验证169MHz频段下的通信性能。
协议支持：可提供WM-Bus等标准协议栈的技术支持与集成服务。
深度开发：基于 TI SimpleLink™ CC13xx SDK，支持全功能定制开发。全引脚开放便于与外部传感器、执行器集成。
量产关键：必须为PA提供高质量5V电源（如TLV757P）；必须使用符合169MHz频段、功率容量的专业天线；优化PCB布局散热。
七、 订购信息
| 产品型号 | 核心芯片 | 工作频段 | 发射功率 | 目标应用 |
|---|---|---|---|---|
| N536DS-169M | CC1311R3 + PA/LNA | 169 - 170 MHz | +33 dBm (2W) | WM-Bus， 欧洲智能表计 |
| N536DS-433M | CC1311R3 + PA/LNA | 410 – 510 MHz | +33 dBm (2W) | 通用物联网， 国内传感 |
| N536DS-868M | CC1311R3 + PA/LNA | 779 – 880 MHz | +33 dBm (2W) | 779M中国频段， 868M欧标 |
| N536DS-915M | CC1311R3 + PA/LNA | 910 – 930 MHz | +33 dBm (2W) | 北美/全球部分地区 |
八、 为什么选择N536DS-169M？
对于需要符合169MHz频段法规（如欧洲）并追求极限覆盖与穿透能力的专业项目，N536DS-169M在成本与性能之间取得了最佳平衡。它避免了为达到同等功率而采用更高成本方案的投入，让大规模部署高功率专业无线网络成为可能。
选择N536DS-169M，您将获得：
专业市场的合规通行证：专为169MHz优化，满足相关标准要求。
极致的覆盖与可靠性：2瓦功率为复杂环境下的通信稳定性提供坚实保障。
显著的成本优势：以接近常规功率模块的成本，获得大功率模块的性能。
完整的开发自主权：开放的设计允许您构建差异化的最终产品。
如果您正在规划或升级基于169MHz频段的高性能无线网络，N536DS-169M是您不可错过的性价比之选。
