🚀 产品概述
N620PA是一款基于TI CC1310F128和CC1190射频前端的高性能无线串口模块，集大功率发射、超远距离传输和超低功耗于一体，为工业物联网应用提供完美的无线通信解决方案。34个可编程IO口 (DIO1-DIO30等)，支持多种外设接口：UART、SPI、I2C、PWM等。N620PA以其500mW（27dBm）的最大发射功率和紧凑的封装尺寸，在同类产品中实现了出色的功率体积比以及良好的散热性能。
模块采用1.2mm厚PCB与4层板设计，确保了良好的散热性能与电路稳定性。其核心射频芯片CC1310集成了ARM Cortex-M3内核与专用射频核心，配合高精度晶振，保障了在868MHz/915MHz（范围覆盖779-960MHz）频段内的高频率精度与稳定性。在50kbps速率下，灵敏度可达-112dBm，为远距离可靠通信奠定了坚实基础。
N620PA具备工业级的抗干扰能力与宽温工作范围，并通过标准的UART串口和SPI接口与主控连接。所有I/O引脚均已引出，为用户的二次开发提供了极大的灵活性。
核心优势总结：
大功率与小体积的平衡
优异的接收灵敏度与通信距离
工业级的可靠性与稳定性
灵活开放的二次开发接口
典型应用：
物联网 (IoT) 数据采集、工业无线控制与监测、智慧能源、环境监测以及科研通信设备等。
🏆 业界领先的射频性能
500mW大功率输出，穿透能力强
-126dBm超高灵敏度，接收距离更远
4层PCB+专业阻抗匹配，信号完整性优异
🔋 卓越的功耗控制
1.4μA超低休眠电流，电池寿命长达数年
智能功耗管理，多种工作模式可选
独立PA供电设计，功率控制更灵活
🔧 便捷的开发体验
UART+SPI双接口，快速集成
全引脚引出，二次开发无障碍
兼容Arduino开发环境
丰富的软件开发套件支持
📊 核心性能参数
射频特性
| 参数 | 指标 | 测试条件 |
|---|---|---|
| 工作频率 | 779-960MHz (支持868/915MHz) | - |
| 最大发射功率 | +27dBm (500mW) | CW模式 |
| 接收灵敏度 | -126dBm | 最佳条件 |
| 空中速率 | 0.3-2000kbps | 软件可调 |
| 频率精度 | ±10kHz | 25℃ |
| 天线接口 | IPEX/邮票孔 | 50Ω阻抗 |
功耗表现
| 工作模式 | 电流消耗 | 备注 |
|---|---|---|
| 发射模式 | 500mA | 瞬时峰值 |
| 接收模式 | 10mA | 持续工作 |
| 休眠模式 | 1.4μA | 软件控制 |
| 工作电压 | 1.8-3.9V | 典型3.3V |
物理特性
| 参数 | 规格 |
|---|---|
| 尺寸 | 33×25×3mm |
| PCB板厚 | 1.2mm (增强散热) |
| 板层结构 | 4层板设计 |
| 封装形式 | 贴片式 |
| 工作温度 | -30℃ ~ +75℃ |
| 存储温度 | -30℃ ~ +75℃ |
| 工作湿度 | 10-95%RH |
🎯 实测性能数据
传输距离实测
| 场景 | 距离 | 速率 | 天线配置 |
|---|---|---|---|
| 开阔环境 | 5000米 | 1.2kbps | 3dBi，高度2.5m |
| 城市环境 | 1500米 | 50kbps | 3dBi，高度1.5m |
| 工业环境 | 800米 | 50kbps | 标准天线 |
🔌 引脚定义详解
| 引脚序号 | 功能名称 | 详细描述 |
|---|---|---|
| 1 | GND | 电源地 |
| 2 | VCCPA | PA功放电源(1.8-3.6V) |
| 3 | VDD | MCU核心电源(1.8-3.9V) |
| 4 | DIO1 | 可编程IO口 |
| 5 | DIO2 | 可编程IO口 |
| 6 | DIO3 | 可编程IO口 |
| 7 | DIO4 | 可编程IO口 |
| 8 | DIO5 | 可编程IO口 |
| 9 | DIO6 | 可编程IO口 |
| 10 | DIO10 | 可编程IO口 |
| 11 | DIO11 | 可编程IO口 |
| 12 | DIO12 | 可编程IO口 |
| 13 | DIO13 | 可编程IO口 |
| 14 | DIO14 | 可编程IO口 |
| 15 | DIO15 | 可编程IO口 |
| 16 | TMS | JTAG调试接口 |
| 17 | TCK | JTAG调试接口 |
| 18 | DIO16 | 可编程IO口 |
| 19 | DIO17 | 可编程IO口 |
| 20 | DIO18 | 可编程IO口 |
| 21 | DIO19 | 可编程IO口 |
| 22 | RESET | 模块复位(低电平有效) |
| 23 | DIO20 | 可编程IO口 |
| 24 | DIO21 | 可编程IO口 |
| 25 | DIO22 | 可编程IO口 |
| 26 | DIO23 | 可编程IO口 |
| 27 | DIO24 | 可编程IO口 |
| 28 | DIO25 | 可编程IO口 |
| 29 | DIO26 | 可编程IO口 |
| 30 | DIO27 | 可编程IO口 |
| 31 | DIO28 | 可编程IO口 |
| 32 | DIO29 | 可编程IO口 |
| 33 | DIO30 | 可编程IO口 |
| 34 | RF | 天线射频接口 |
| 35 | GND | 电源地 |
GPIO扩展
34个可编程IO口 (DIO1-DIO30等)
支持多种外设接口：UART、SPI、I2C、PWM等
丰富的软件开发套件支持
🌍 应用领域
工业物联网
工业设备远程监控
生产线数据采集
设备状态监测
智慧城市
智能抄表系统(水、电、气)
智慧路灯控制
环境监测网络
智能家居
安防报警系统
智能家电控制
家居环境监测
专业领域
医疗设备无线通信
科研实验数据采集
煤矿安全监测系统
📋 型号选型指南
| 型号 | 频率范围 | 发射功率 | 适用区域 |
|---|---|---|---|
| N620PA-868M | 860-880MHz | +27dBm | 欧洲市场 |

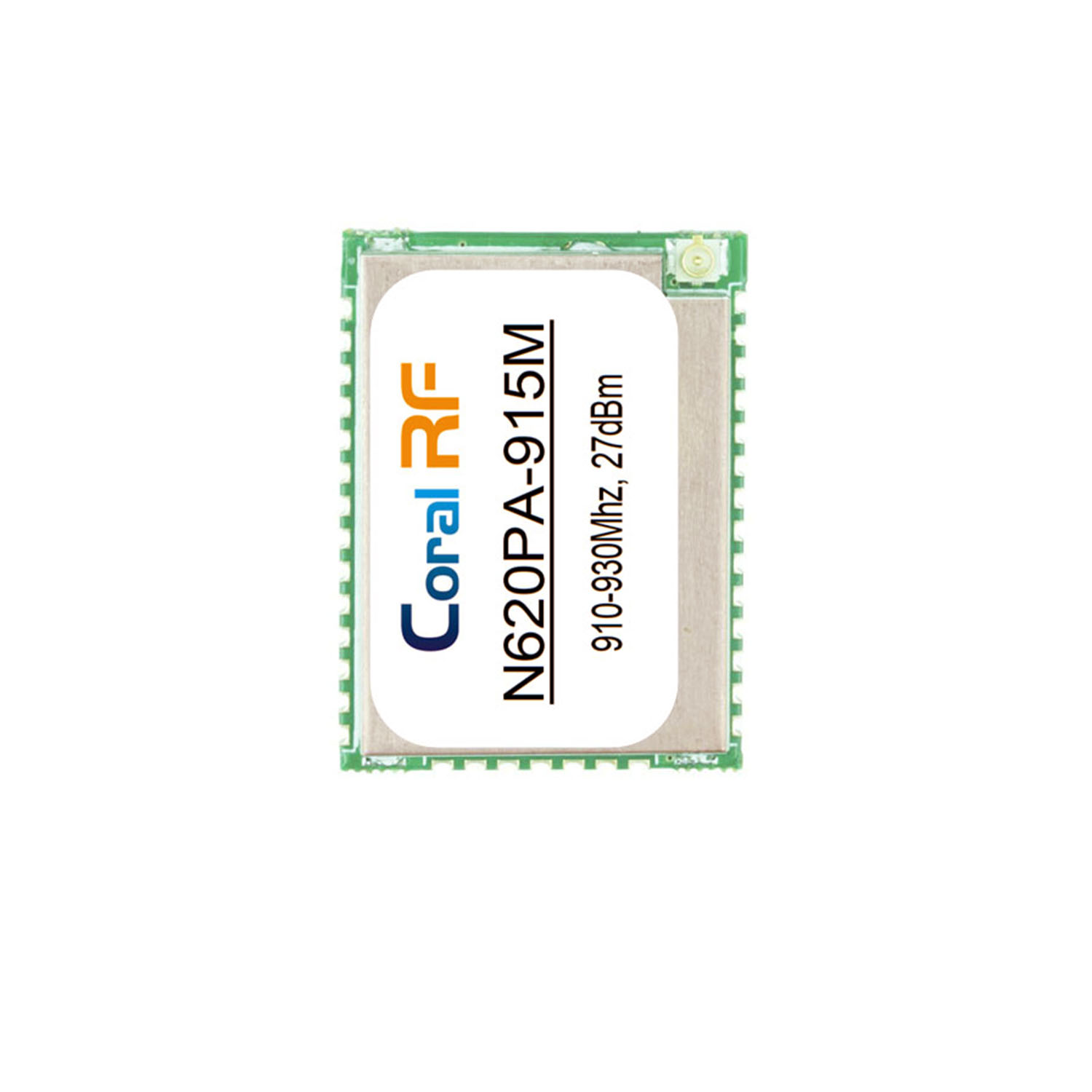

| N620PA-915M | 910-930MHz | +27dBm | 北美市场 |
🔄 快速开发支持
开发资源
完整的技术文档
软件开发套件(SDK)
参考设计代码
硬件设计指南
典型应用电路
提供完整的参考设计方案，包含：
电源管理电路
天线匹配网络
外围接口电路
PCB布局建议
⚡ 为什么选择N620PA？
✅ 性能卓越 - 大功率、远距离、高灵敏度黄金组合
✅ 稳定可靠 - 工业级设计，严苛环境下稳定运行
✅ 超低功耗 - 业界领先的功耗控制技术
✅ 开发便捷 - 丰富的接口和完整的开发支持
✅ 成本优化 - 高性价比的无线通信解决方案
📞 技术支持与服务
我们提供：
免费样品申请
专业技术支持
定制化开发服务
批量生产供应保障
立即联系我们的销售团队，获取样品和完整开发资料！
