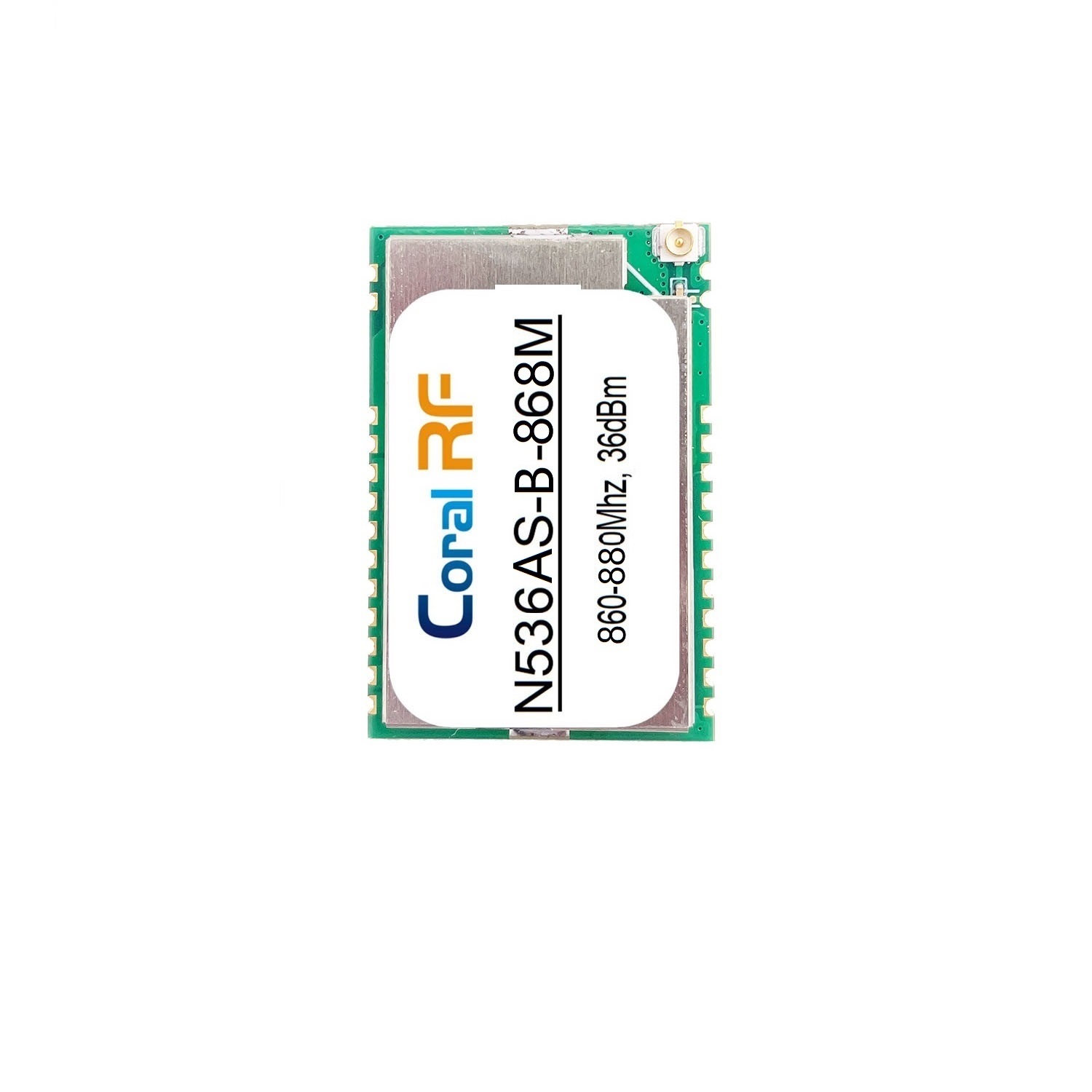

N536AS 经典2瓦大功率无线串口模块
基于TI经典CC1310 + PA/LNA | +33dBm 成熟稳定之选 | 全引脚开放 | 支持433/779/868/915MHz
一、 核心亮点
经典方案，功率巅峰：基于久经市场验证的 TI CC1310 无线平台，集成高性能外置PA/LNA，实现 +33dBm（2瓦） 的卓越发射功率与 -124dBm 的顶级接收灵敏度，将成熟可靠性与极限射频性能完美结合。
超高性价比：CC1310经典方案带来极具竞争力的成本优势，让2瓦大功率无线通信不再昂贵，是大规模、成本敏感型专业应用的理想选择。
超远距稳定通信：强大的物理层性能，实测空旷视距通信距离达4000米，提供充足的链路余量以应对复杂环境与信号衰减。
开放灵活，开发自由：采用全引脚开放设计，开发者可充分利用CC1310的所有GPIO及外设资源（UART、SPI等），支持从快速透传到深度定制的全方位开发。
二、 产品概述
N536AS是一款定位于 “经典、可靠、高性价比” 的2瓦大功率无线串口模块。其核心采用TI旗下广泛应用、备受信赖的 CC1310 无线微控制器，并配备专业级外置功率放大器（PA）与低噪声放大器（LNA），将输出功率提升至2瓦级别。
本模块不追求最前沿的芯片型号，而是致力于在成熟的硬件平台上，通过优秀的射频设计，为客户提供最稳定、最经济的高功率无线解决方案。它继承了CC1310平台低功耗、高集成度的优点，并通过外部射频前端大幅增强了覆盖能力，特别适合那些需要可靠远距离通信，同时对项目总成本有严格控制的工业物联网、智能计量与专业监测领域。
N536AS是您在性能与成本之间寻求最优解的可靠基石。
三、 详细技术规格
| 类别 | 参数项 | 规格详情 |
|---|---|---|
| 射频性能 | 核心方案 | TI CC1310 + 外置PA/LNA芯片 |
| 工作频段 | 433MHz, 779MHz, 868MHz, 915MHz (订货时指定) | |
| 发射功率 | 最高 +33 dBm (约 2000mW)，软件可调。 | |
| 接收灵敏度 | -124 dBm (典型值)。 | |
| 数据传输率 | 0.3 至 4000 kbps，软件可编程配置。 | |
| 频率稳定性 | 高精度晶振，频偏≤±10 kHz。 | |
| 硬件配置 | 主处理器 | ARM Cortex-M3 @ 48 MHz，集成 128 KB Flash。 |
| 通信接口 | UART, SPI 及全部可配置GPIO (通过引脚完整引出)。 | |
| 天线接口 | IPEX-1代连接器 及 邮票孔（PCB天线）。 | |
| 封装形式 | 表面贴装（SMD），适合自动化生产。 | |
| 模块尺寸 | 36.0 mm × 24.0 mm × 3.0 mm。 | |
| 电气特性 | MCU工作电压 | 3.3V (典型)。 |
| PA工作电压 | 4.5V – 5.5V (典型5V)，峰值电流能力需≥1.2A。 | |
| 工作电流 | 发射：约900 mA (@ +33dBm)；接收：约6.9 mA；休眠：低至1.0 µA。 | |
| 工作温度 | -30°C 至 +75°C。 | |
| 传输性能 | 实测距离 | > 4000 米 (空旷视距，1.2kbps，3dBi天线)。 |
四、 引脚设计关键点
| 引脚类别 | 关键引脚 | 描述与设计要点 |
|---|---|---|
| 电源 (关键) | VCCPA (PA电源) | 必须提供独立、洁净、能持续提供≥1.2A电流的5V电源。 这是模块稳定输出2瓦功率的基石，劣质电源将导致性能下降或损坏。 |
| VCC (MCU电源) | 3.3V供电，需与5V PA电源分离。 确保MCU核心不受功率级噪声干扰。 | |
| GND (所有地) | 所有接地引脚应通过过孔紧密连接到PCB的完整地平面，特别是PA大电流回路。 | |
| 控制与数据 | DIOx (GPIO群) | 全功能开放，可用于配置UART、SPI、或通用输入输出，连接传感器、显示器等外设。 |
| RESET | 硬件复位引脚，低电平有效。 | |
| 射频 | RF | 连接至IPEX天线座。严禁直接焊接天线！必须使用50Ω匹配、功率容量足够的高品质天线。 |
引脚说明
| 引脚编号 | 引脚名称 | 类型 | 功能描述与关键说明 |
|---|---|---|---|
| 1 | GND | PWR | 电源地。 必须与主控板地平面良好连接。 |
| 2 | GND | PWR | 电源地。 |
| 3 | VCCPA | PWR | 功率放大器(PA)电源。 输入范围：4.5V - 5.5V (典型5V)。 关键要求： 为保证+33dBm大功率稳定输出，此路电源必须能提供≥1200mA的瞬态电流，且纹波噪声需极低。建议使用高性能LDO或DCDC单独供电。 |
| 4 | VCCPA | PWR | 功率放大器(PA)电源。 功能与引脚3并联，以降低路径阻抗和提供更大电流能力。布线时需与引脚3同网络等长处理。 |
| 5 | GND | PWR | 电源地（PA部分）。 为PA的大电流回路提供就近的低阻抗接地路径。 |
| 6 | DIO2 | I/O | 通用可编程数字输入/输出口。 可用作GPIO或配置为外设功能（如UART RX）。 |
| 7 | DIO3 | I/O | 通用可编程数字输入/输出口。 可用作GPIO或配置为外设功能（如UART TX）。 |
| 8 | DIO5 | I/O | 通用可编程数字输入/输出口。 |
| 9 | DIO6 | I/O | 通用可编程数字输入/输出口。 |
| 10 | DIO7 | I/O | 通用可编程数字输入/输出口。 |
| 11 | DIO8 | I/O | 通用可编程数字输入/输出口。 |
| 12 | VCC | PWR | MCU (CC1314R10) 核心电源。 输入范围：2.0V - 3.6V (典型3.3V)。 此电源应与VCCPA (5V) 隔离，避免大电流干扰。 |
| 13 | GND | PWR | MCU 核心电源地。 |
| 14 | RESET | I | 模块硬件复位输入，低电平有效。 内部有上拉，通常可悬空。如需控制，建议使用开漏驱动。 |
| 15 | TMS | I/O | JTAG调试接口 - 测试模式选择。 用于连接仿真器（如TI XDS110）进行在线调试和程序烧录。 |
| 16 | TCK | I | JTAG调试接口 - 测试时钟输入。 |
| 17 | DIO18 | I/O | 通用可编程数字输入/输出口。 |
| 18 | DIO19 | I/O | 通用可编程数字输入/输出口。 |
| 19 | DIO20 | I/O | 通用可编程数字输入/输出口。 |
| 20 | DIO21 | I/O | 通用可编程数字输入/输出口。 |
| 21 | DIO22 | I/O | 通用可编程数字输入/输出口。 |
| 22 | DIO23 | I/O | 通用可编程数字输入/输出口。 |
| 23 | DIO24 | I/O | 通用可编程数字输入/输出口。 |
| 24 | DIO25 | I/O | 通用可编程数字输入/输出口。 |
| 25 | RF | RF | 射频信号引脚。 此引脚通过内部匹配网络连接至IPEX连接器。严禁直接连接天线，必须通过IPEX座子外接50欧姆匹配、高功率容量的天线。 |
| 26 | GND | PWR | 射频部分屏蔽地。 对射频性能至关重要，PCB布局时应确保其与主地良好连接。 |
五、 典型应用场景
大规模智能计量系统：作为水表、气表、热量表集中器或采集器的核心无线模块，尤其适用于433MHz（国内）和868MHz（欧洲）频段，以高性价比完成广域覆盖。
成本敏感型工业监测：工厂设备状态监测、仓储环境监控、农业大棚传感网络等需要可靠通信且部署节点众多的场景。
专用数据采集网络：用于智慧城市中的远程监测点（如井盖、消防栓）、气象站数据回传等。
替换有线通信：在布线困难或成本高的区域，构建基于无线的高可靠性数据链路，简化工程。
物联网教学与高级开发：为高校、研发团队提供一款功率强大、资料丰富、成本适中的无线通信开发平台。
六、 开发与生产支持
快速入门：可提供评估底板及基础透传固件，通过UART串口快速测试通信功能。
成熟开发生态：基于 TI成熟的SimpleLink™ CC13x0 SDK，网络上有海量参考代码和社区支持，开发门槛低，技术风险小。
量产集成指导：提供模块的PCB封装、推荐布局及硬件参考设计原理图（官网获取）。重中之重是严格按照要求设计PA的5V供电电路。
天线与法规：务必选用正规厂家的高性能天线，并确保产品符合销售地区的无线电发射法规。
七、 订购信息
| 产品型号 | 核心配置 | 工作频段 | 发射功率 | 特点 |
|---|---|---|---|---|
| N536AS-433M | CC1310 + PA/LNA | 410 - 510 MHz | +33 dBm (2W) | 国内主流频段，高性价比 |
| N536AS-868M | CC1310 + PA/LNA | 779 - 880 MHz | +33 dBm (2W) | 支持中国779M及欧洲868M |
| N536AS-915M | CC1310 + PA/LNA | 910 - 930 MHz | +33 dBm (2W) | 北美及部分海外地区 |
八、 为什么选择N536AS？
在技术快速迭代的今天，历经无数项目验证的经典方案往往意味着最高的稳定性和最优的总体拥有成本。N536AS不追求参数的“炫技”，而是聚焦于解决绝大多数物联网项目最核心的诉求：在有限的预算内，实现尽可能远、尽可能稳定的无线通信。
选择N536AS，意味着选择：
极致的成本效益：用接近常规功率模块的预算，获得2瓦大功率模块的覆盖能力。
无与伦比的成熟度：CC1310平台生态完善，从开发、调试到生产，全链条顺畅可靠。
经过验证的长期稳定性：经典架构+工业级设计，保障设备长期稳定运行。
充足灵活的开发空间：全引脚开放，满足各种定制化功能扩展需求。
如果您正在寻找一款不会出错、能严格控制预算、并能出色完成艰巨通信任务的核心模块，N536AS就是您值得信赖的经典之选。
欢迎联系我们的销售与技术支持，获取样品、详细资料及针对您项目的性价比分析。
