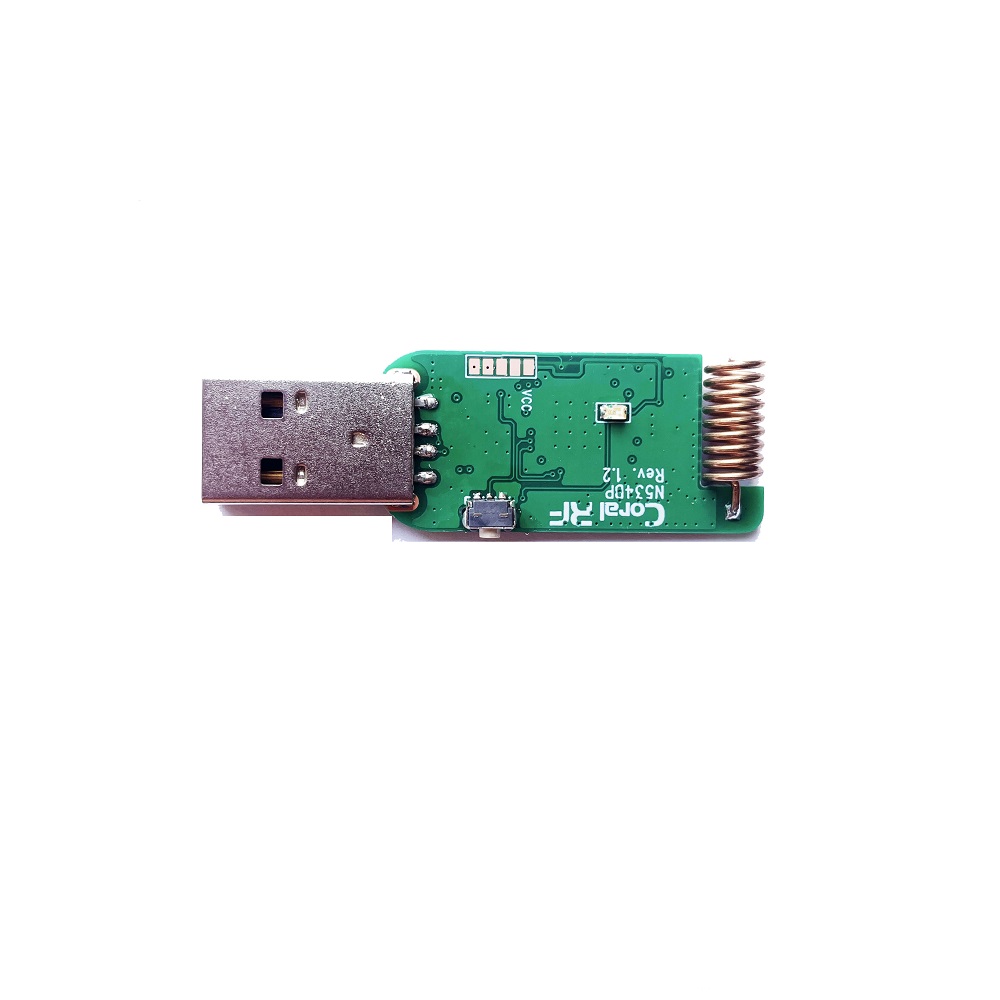

N534AP-CC1310 高性能无线通信Dongle
专为物联网网关与边缘路由器设计的USB无线适配器
产品概述
N534AP是一款基于 德州仪器（TI）CC1310 高性能无线片上系统（SoC）设计的 USB接口无线通信Dongle。它将复杂的Sub-1GHz无线通信功能集成于一个紧凑的USB设备中，为用户提供了一种即插即用、无需复杂布线的无线网关解决方案。
该Dongle专为构建私有物联网网络、智能家居中枢、工业数据采集边缘节点而设计集成LED和按键，可作为主机的无线“耳朵”和“嘴巴”，便捷地接入或创建无线网络。其采用 4层PCB设计 与高精度晶振，确保了卓越的射频性能与连接稳定性，是快速原型开发与产品部署的理想工具。
核心优势
即插即用，开发便捷：标准USB 2.0接口，无需额外供电与复杂接线，连接电脑或嵌入式主机即可工作，极大降低了网关设备的开发门槛和集成难度。
高性能无线核心：基于 TI CC1310，集成ARM Cortex-M3内核与专业射频前端，提供 +14dBm发射功率 与 -124dBm接收灵敏度，确保空旷环境下超过1500米的可靠通信链路。
多频段灵活选择：支持 433MHz、868MHz、915MHz 等多个全球ISM频段，满足不同地区的法规要求和应用场景。
双重天线配置：同时提供 IPEX连接器（可外接高增益天线）与集成的弹簧天线，兼顾了便捷性与性能扩展能力。
开放二次开发：Dongle预留了标准烧录调试接口，用户可根据自身需求，基于TI SDK对固件进行深度定制，实现私有协议或特定功能。
技术规格
1. 射频与通信参数
| 参数 | 规格值 | 备注/条件 |
|---|---|---|
| 核心芯片 | TI CC1310 | 128KB Flash, ARM Cortex-M3 |
| 工作频段 | 433MHz, 868MHz, 915MHz | 订购时选择具体型号 |
| 发射功率 | +14 dBm（最大值，约25mW） | 软件可调 |
| 接收灵敏度 | -124 dBm（典型值） | @ 低数据速率 |
| 调制方式 | 2-FSK, GFSK, MSK, OOK | 软件可配置 |
| 空中传输速率 | 0.3 — 4000 kbps | 软件可编程 |
| 实测通信距离 | > 1500 米 | 空旷，3dBi天线，速率1.2kbps |
2. 硬件与接口参数
| 参数 | 规格 |
|---|---|
| 设备类型 | USB无线通信Dongle（适配器） |
| 主机接口 | USB 2.0（Type-A 公头） |
| 天线接口 | IPEX连接器（一代） & 内置弹簧天线 |
| 物理尺寸 | 37.0 × 17.0 × 7.0 mm（不含USB插头） |
| PCB工艺 | 4层板设计 |
| 工作电压 | 5V（由USB端口提供） |
3. 电气参数 (典型值 @5V)
| 参数 | 典型值 | 单位 |
|---|---|---|
| 发射电流 (@+14dBm) | 34 | mA |
| 接收电流 | 16 | mA |
| 工作温度 | -30 ~ +75 | ℃ |
典型应用场景
物联网私有网关：作为电脑或树莓派等单板机的无线扩展，连接星型网络中的多个传感器节点，进行数据汇聚。
智能家居中枢：配合家庭服务器或智能音箱，接收来自各类433MHz/868MHz智能设备（如传感器、开关）的信号。
工业数据采集器：在工控现场，通过USB接口快速接入工控机或网关设备，实现无线数据回传与设备监控。
协议转换与调试工具：用于无线网络的前期部署测试、协议分析及现场设备的无线调试与升级。
科研与教学：用于通信原理验证、物联网组网实验等，提供便捷的硬件平台。
开发与使用
即插即用模式：插入电脑USB端口，配合我们提供的上位机配置软件或透传固件，可立即实现简单的数据收发与网络监听。
二次开发模式：
通过Dongle上预留的标准调试烧录接口（如JTAG/SWD），连接仿真器。
使用 TI Code Composer Studio (CCS) 或 IAR Embedded Workbench 开发环境，基于 TI SimpleLink CC13x0 SDK 进行固件开发。
可完全自定义通信协议、网络拓扑和数据处理逻辑。
订购信息
| 产品型号 | 描述 | 工作频段 | 发射功率 |
|---|---|---|---|
| N534AP-433M | CC1310 USB无线Dongle | 433MHz ISM频段 | +14 dBm |
| N534AP-868M | CC1310 USB无线Dongle | 868MHz ISM频段 | +14 dBm |
| N534AP-915M | CC1310 USB无线Dongle | 915MHz ISM频段 | +14 dBm |
可提供配套的外置高增益天线、示例上位机软件及基础开发固件。
注意事项
使用时请确保USB端口能提供稳定的5V/500mA供电。
在进行远距离通信测试时，建议使用IPEX接口外接高增益天线以获取最佳效果。
二次开发需要具备相应的嵌入式软件开发经验。
将您的设备瞬间升级为无线网关。
N534AP-CC1310 Dongle，是您探索和部署Sub-1GHz无线网络最简单、最快速的起点。
欢迎联系我们，获取产品详情、开发资料及采购信息！
