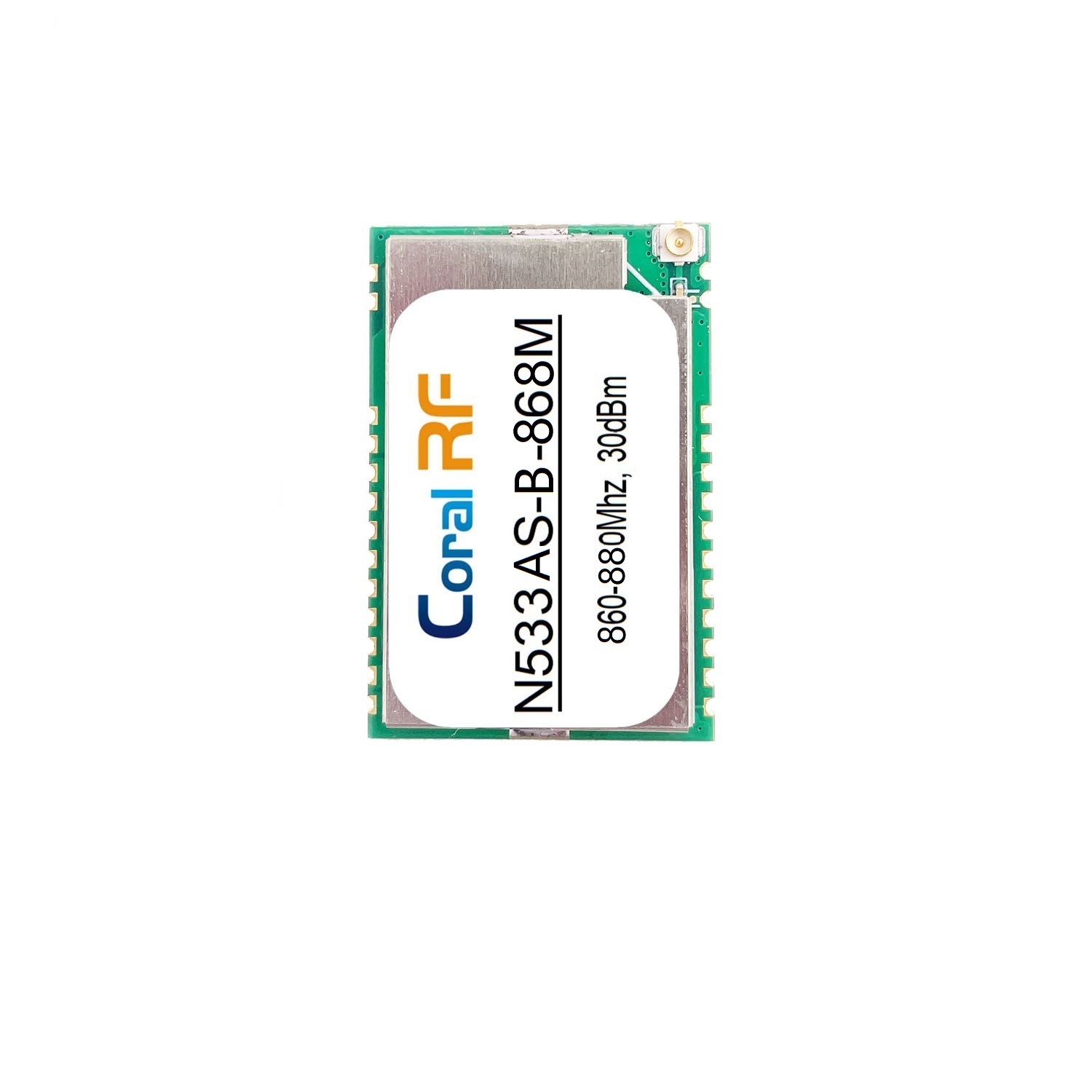

N533AS-CC1310 1W大功率无线串口模块
专业级远距离工业无线通信解决方案
产品概述
N533AS是一款基于 德州仪器（TI）CC1310 无线微控制器，并集成 专业级射频功率放大器（PA） 与 低噪声放大器（LNA） 的高性能 1瓦（30dBm）大功率无线串口模块。本模块专为工业级、超远距离及高可靠性无线通信应用而设计，在空旷环境下可实现 超过4公里 的稳定传输距离，是远距离物联网、工业遥测、专业安防等场景的理想无线核心。
模块采用 高精度晶振 与 4层工业PCB工艺，确保在 -30℃ 至 +75℃ 的宽温范围内具备卓越的频率稳定性与抗干扰能力。设计上将CC1310芯片 全部引脚引出，并支持 UART串口（AT指令） 与 SPI 双通信接口，同时提供 IPEX连接器 与 邮票孔 两种天线接口，为用户提供了从快速部署到深度定制的全方位灵活性。
核心优势与特点
专业级射频性能：集成 PA与LNA，发射功率高达 +30dBm（约1000mW），接收灵敏度 -124dBm，显著提升链路预算与通信可靠性，轻松应对复杂环境。
超远通信距离：凭借 1瓦大功率输出 与高灵敏度接收，实测 空旷环境通信距离超过4公里，覆盖范围远超常规模块。
工业级可靠设计：宽工作温度范围（-30℃ ~ +75℃）、4层板沉金工艺及全贴片元件，确保在恶劣工业环境下长期稳定运行。
灵活的开发接口：
快速应用：支持 UART AT指令集，简化配置与数据透传，加速产品上市。
深度定制：提供 SPI接口，并引出全部芯片I/O引脚，支持基于TI SDK的底层开发与私有协议实现。
硬件扩展：所有GPIO引脚可供用户配置，便于连接各类外设。
双电源高效架构：采用 MCU（3.3V）与功放（5V）独立供电 设计，优化系统能效与热管理，支持宽电压输入（4.5V - 5.5V）。
详细技术规格
1. 射频参数
| 参数 | 规格值 | 备注/条件 |
|---|---|---|
| 工作频段 | 433MHz, 868MHz, 915MHz | 订购时选择具体型号 |
| 频率范围 | 410-510MHz, 779-960MHz | 软件可编程调节 |
| 发射功率 | +30 dBm（最大值，约1000mW） | 需 VCCPA=5V 供电支持 |
| 接收灵敏度 | -124 dBm（典型值） | 保障超远距离弱信号接收 |
| 调制方式 | 2-FSK, GFSK, MSK, OOK | 软件可配置 |
| 空中速率 | 0.3 — 4000 kbps | 速率可调，灵活适配场景 |
| 实测通信距离 | > 4000 米 | 条件：空旷，3dBi天线，速率1.2kbps |
2. 硬件与接口参数
| 参数 | 规格 | 备注 |
|---|---|---|
| 核心芯片 | TI CC1310 + 外置PA/LNA | 128KB Flash, ARM Cortex-M3 |
| 模块尺寸 | 36.0 × 24.0 × 3.0 mm | 工业级紧凑封装 |
| 天线接口 | IPEX连接器、邮票孔 | 支持外接高性能天线 |
| 数据接口 | UART (TTL)、SPI | 双模通信接口 |
| 安装方式 | 表面贴装（SMT） | 适合自动化生产 |
3. 电气参数
| 参数 | 条件 | 典型值 | 单位 |
|---|---|---|---|
| MCU工作电压 (VCC) | 推荐值 | 3.3 | V |
| PA工作电压 (VCCPA) | 范围 | 4.5 - 5.5 (推荐5.0) | V |
| 发射电流 | @ +30dBm, VCCPA=5V | 700 | mA |
| 接收电流 | 6.9 | mA | |
| 休眠电流 | Shutdown模式 | 1.0 | μA |
| 工作温度 | -30 ~ +75 | ℃ |
典型应用领域
工业物联网与遥测遥控：广域油田、矿区、电网的远程设备监控与数据采集。
专业安防与应急通信：边境线、大型园区周界防护，应急指挥无线链路。
智慧农业与林业：超大面积农场、牧场、林区的环境监测与防火预警。
远距离自动抄表：跨区域、复杂地形下的水、电、气表自动集抄系统。
特种通信与科研：无人机超视距数据链、野外勘探设备通信、科研实验远距离传输。
订购信息
| 产品型号 | 描述 | 频率范围 | 发射功率 |
|---|---|---|---|
| N533AS-433M | CC1310 1W大功率无线串口模块 | 410 - 510 MHz | +30 dBm |
| N533AS-868M | CC1310 1W大功率无线串口模块 | 779 - 880 MHz | +30 dBm |
| N533AS-915M | CC1310 1W大功率无线串口模块 | 910 - 930 MHz | +30 dBm |
可提供配套的高性能天线、电源管理方案及定制化固件开发服务。
开发与使用指南
电源供应要求：至关重要。为实现+30dBm输出，必须为
VCCPA引脚提供稳定、大电流的5V电源，建议电源持续供电能力 不低于1.5A，并选用低ESR的退耦电容。MCU部分的VCC使用3.3V。天线选择与散热：
天线：必须选用 高品质、高功率容量、50Ω匹配 的专业天线，劣质天线将严重限制性能并可能损坏功放。
散热：大功率工作时发热显著。在系统设计中必须考虑 有效的散热措施，如大面积PCB敷铜、散热过孔、金属外壳或主动散热。
PCB设计建议：模块下方及周围应避免布置敏感数字电路。确保电源走线足够宽，以承载大电流。
技术支持：模块底板参考原理图可从官网获取。如需进行底层开发或获取特定应用支持，请联系我司技术团队。
突破功率与距离的极限，定义专业无线通信新标准。
N533AS-CC1310 1W大功率模块，为最严苛的工业应用提供核心无线动力。
欢迎联系我们，获取样品、详细规格书及完整技术方案！
(注：产品规格可能更新，请以最新版官方文档为准。使用大功率射频设备须严格遵守所在国家或地区的无线电法规，并取得相应的型号核准或认证。)
