一、 产品概述

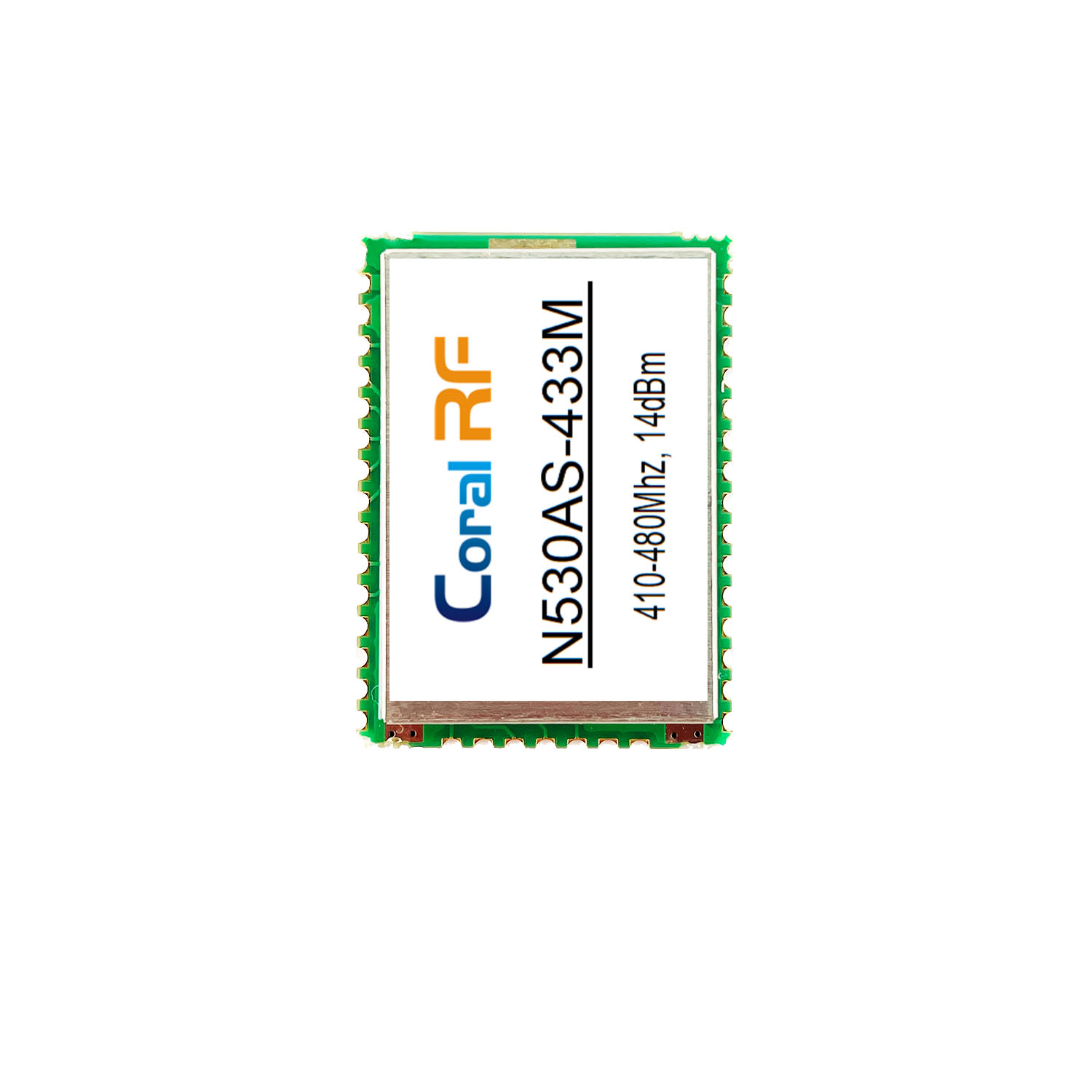

N530AS 是一款基于 TI CC1310 高性能、低功耗 Sub-1GHz 无线片上系统 (SoC) 设计的 小型化 SMD 射频收发模块。模块专为 433MHz、868MHz 和 915MHz ISM 频段优化，提供高达 +14 dBm（约 25mW） 的发射功率与 -110 dBm (@50kbps) 的高接收灵敏度。其设计集所有射频电路于单一 PCB，采用 SMD 贴片封装，支持 SPI 与 UART (AT指令) 双通信接口，并引出 CC1314 芯片所有 IO 引脚，极大提升了系统集成灵活性与二次开发能力，是实现远距离、低功耗无线通信的理想解决方案。
二、 核心特性与优势
高性能射频内核：基于 TI CC1310，集成专用 Cortex-M0 射频处理器，确保通信稳定高效。
双接口兼容：支持 SPI 底层深度控制与 UART (AT指令) 串口透传，满足从快速原型开发到复杂自定义协议的全场景需求。
全引脚引出：模块将 CC1314 芯片的 所有通用IO (DIO) 引脚 全部引出，提供无与伦比的扩展灵活性。
超低功耗：发射电流典型值 24 mA，接收电流仅 6 mA，显著延长电池供电设备续航。
极简集成：单电压供电（2.0V-3.6V），所有射频元件集成于单板，极大简化外围电路设计。
开发友好：支持 Arduino 平台及 Wireless M-Bus (wM-Bus) 协议栈，加速产品上市进程。
三、 典型应用领域
智能表计与自动抄表 (AMR)
无线报警与安防系统
工业监控与自动化控制
无线传感器网络 (WSN)
智能家居与楼宇自动化
无线 M-Bus (wM-Bus) 应用
超低功耗物联网传感节点
四、 射频与硬件参数
4.1 射频参数
| 参数 | 规格值 | 备注/条件 |
|---|---|---|
| 工作频率 | 410 - 510 MHz, 860 - 960 MHz | 覆盖 433/868/915MHz 等全球 ISM 频段 |
| 发射功率 | +14 dBm（约 25 mW） | 最大值，可软件调节 |
| 接收灵敏度 | -110 dBm | @ 50 kbps 数据速率下典型值 |
| 调制方式 | FSK, GFSK | 软件可配置 |
| 射频数据速率 | 1.2 - 4000 kbps | 软件可编程，适应不同速率与距离需求 |
| 频率偏差 | ±10 kHz | 典型值 |
| 可视距离通信范围 | 10 - 500 米 | 取决于环境、速率及天线配置 |
4.2 硬件与电气参数
| 项目 | 规格 | 备注 |
|---|---|---|
| 模块尺寸 | 25.0 × 17.0 × 3.0 mm | 长 × 宽 × 高 (SMD) |
| 天线接口 | RF 引脚（邮票孔） | 需外接匹配的 50Ω 天线 |
| 通信接口 | SPI、UART (支持 AT 指令) | 双模式可选 |
| 安装方式 | 表面贴装 (SMT) | 适合自动化贴片生产 |
| 工作电压 | +2.0 V ~ +3.6 V | 单电源供电 |
| 发射电流 | 24 mA (典型值) | @ +14 dBm 输出时 |
| 接收电流 | 6 mA (典型值) | |
| 工作温度 | -30℃ ~ +70℃ | |
| 存储温度 | -40℃ ~ +80℃ | |
| 工作湿度 | 10% ~ 95% RH (非冷凝) |
五、 引脚定义表
模块采用 37 引脚邮票孔设计，详细定义如下：
| 引脚编号 | 引脚名称 | 类型 | 功能描述 |
|---|---|---|---|
| 1 | VCC | 电源 | 模块电源输入 (2.0V - 3.6V) |
| 2 | GND | 地 | 电源地 |
| 3 ~ 17 | DIO1 ~ DIO15 | 双向 | CC1314 通用数字IO引脚 |
| 18 | TMS | 输入 | JTAG 测试模式选择 (用于调试) |
| 19 | TCK | 输入 | JTAG 测试时钟 (用于调试) |
| 20 ~ 35 | DIO16 ~ DIO31 | 双向 | CC1314 通用数字IO引脚 (注：表中 DIO30/31 序号可能为 DIO29/30，以芯片实际为准) |
| 23 | RESET | 输入 | 模块硬件复位（低电平有效） |
| 36 | RF | 射频 | 射频信号输入/输出，连接天线 |
| 37 | GND | 地 | 射频地 |
注：所有 DIO 引脚功能（如 UART、SPI、I2C、定时器、ADC 等）均可通过软件灵活配置，为您的应用提供极致灵活性。
六、 机械尺寸与布局
模块为紧凑型矩形 SMD 封装，便于 PCB 布局。
七、 开发与使用指南
模式选择：
AT指令模式（UART）：通过串口发送简单AT命令即可配置频点、功率、速率并收发数据，上手极快。
SPI编程模式：通过SPI接口直接配置CC1314寄存器，可实现完全自定义的通信协议和低功耗管理，功能强大。
天线连接：必须在 RF (Pin 36) 引脚连接一个在工作频段内谐振的 50Ω 天线（如弹簧天线、PCB天线）。良好的天线匹配是达到标称距离的关键。
电源去耦：在靠近模块 VCC (Pin 1) 和 GND (Pin 2, 37) 的位置，建议并联放置 10μF 电解电容和 100nF 陶瓷电容，以确保电源纹波最小。
八、 订购信息
| 产品型号 | 描述 | 频率范围 | 发射功率 |
|---|---|---|---|
| N530AS-433M | 433MHz 频段无线模块 | 410 - 510 MHz | +14 dBm (约25mW) |
| N530AS-868M | 868MHz 频段无线模块 | 860 - 960 MHz | +14 dBm (约25mW) |
| N530AS-915M | 915MHz 频段无线模块 | 860 - 960 MHz | +14 dBm (约25mW) |
