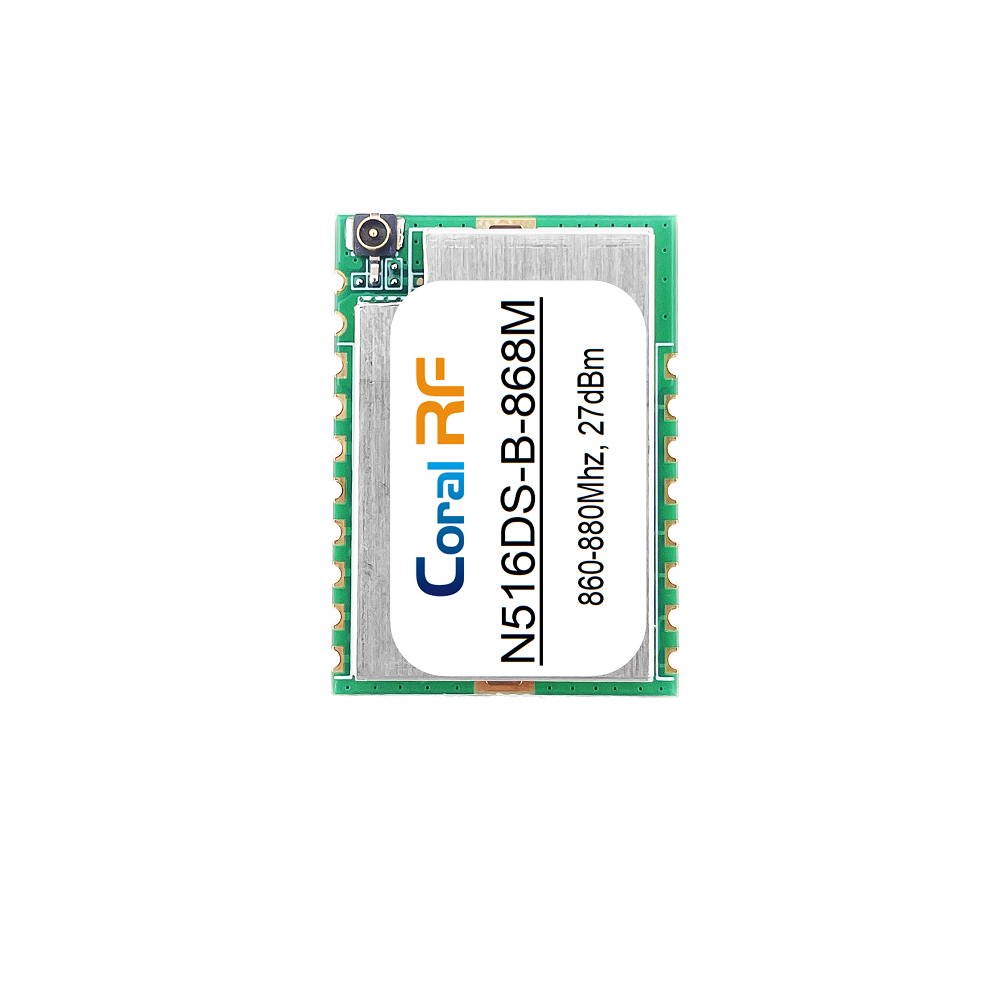

N516DS-B-CC1201-CC1190 高精度大功率窄带无线通信模块

一、 核心亮点

• 高精度窄带，稳定致远：采用TI CC1201 专业窄带射频芯片与 CC1190 射频前端，结合高精度TCXO晶振，提供无与伦比的频率精度与稳定度。实现 +27dBm（500mW） 强劲功率与 -123dBm 高灵敏度，实测空旷通信距离达6000米。

• 频率精度与稳定性标杆：内置TCXO（温补晶振），确保模块在-40℃ 至 +85℃ 全工作温度范围内保持极低的频率偏差（±1kHz），适用于对频率精准度有严苛要求的专业通信系统。

• 欧美频段深度优化：专为 868MHz（欧洲） 和 915MHz（北美） ISM频段设计，是进军欧美市场、构建合规无线产品的可靠核心。

• 工业级坚固设计：29.5x21x3mm 紧凑标准尺寸，采用4层PCB板工艺，确保卓越的射频性能与抗干扰能力，满足严苛工业环境应用。

• 开发友好，生态成熟：标准SPI接口，配合TI官方 SmartRF Studio 7 图形化工具，可快速完成参数配置、性能测试与调试，极大缩短开发周期。

二、 产品概述

N516DS-B是一款集高频率精度、大功率输出、窄带抗干扰于一体的专业级无线SPI模块。其核心采用德州仪器（TI）CC1201射频收发器，该芯片在CC1200基础上进一步优化了性能；并集成TI CC1190高性能射频前端以提升功率与接收灵敏度；更关键的是采用了高精度TCXO晶振，从根本上保障了全温范围内的频率稳定性。

本模块专为需要超高频率稳定性、远距离传输及强抗干扰能力的工业和高端应用设计。其出色的6000米通信距离和TCXO保障的频率精度，使其成为高空作业平台（擦窗机）、自动驾驶物流车、高可靠物联网网络（如Sigfox应用）以及各类精密科研与医疗设备的理想无线通信解决方案。

N516DS-B代表了窄带无线模块在“性能、精度、可靠性”上的高阶水准。

三、 详细技术规格

四、 典型应用场景

• 高精度工业控制与传感：对定时与同步要求高的工业无线网络、高速运动设备（如智能物流AGV）的精准定位与调度通信。

• 专业特种设备：高空擦窗机、工程机械的远程遥测与可靠控制，TCXO确保在温差变化下的通信一致性。

• 合规物联网终端：面向欧洲（868MHz）与北美（915MHz）市场的Sigfox等LPWAN终端设备，满足严格的频率容限认证要求。

• 科研与测量仪器：需要稳定频率源进行数据采集或同步的科研实验装置、野外监测设备。

• 高性能无线组网：要求低丢包率、高实时性的私有无线传感器网络或Mesh网络。

五、 开发与支持

1. 快速开发测试：强力推荐使用TI官方 SmartRF Studio 7 软件。配合CC Debugger及我司提供的测试底板，可直观进行射频参数配置、频谱分析及实时通信测试，验证TCXO带来的频率稳定性优势。

2. 硬件集成指导：提供完整的硬件设计资料。注意为模块提供干净、稳定的3.3V电源，射频走线严格遵循50Ω阻抗控制原则，并选用与工作频段（868/915MHz）高度匹配的优质天线。

3. 认证支持：模块设计有助于通过ETSI（欧标）、FCC（美标）等对频率容限有严格要求的无线电认证。
