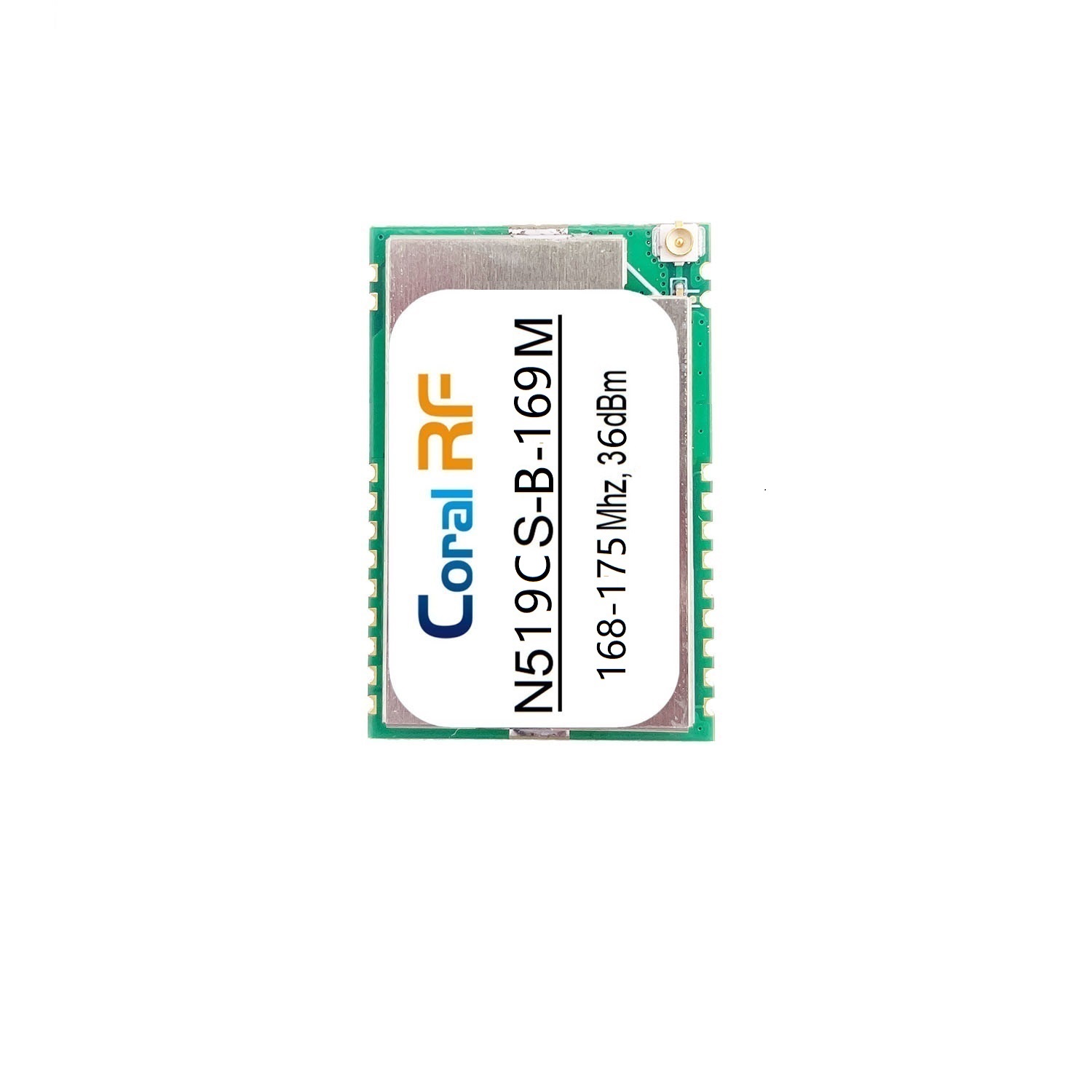

N519CS 5W大功率无线通信模块
产品概述
N519CS是一款基于TI CC1200射频芯片设计的高性能大功率无线通信模块，集成高效功率放大器（PA），输出功率高达5W（+37dBm），是目前市场上功率最大的CC1200模块之一。模块全面支持169MHz、433MHz、868MHz和915MHz等全球ISM频段，具备超远传输距离、卓越的抗干扰能力和低功耗特性，专为对通信距离和可靠性要求极高的严苛应用环境设计。
核心特性
超大功率输出：集成高效PA，最大输出功率达+37dBm（约5W）
多频段全覆盖：支持164-175MHz、410-480MHz、820-960MHz频段
军用级稳定性：高精度TCXO晶振，频率偏差仅±1kHz
极限传输距离：实测空旷环境传输距离超过8000米（1.2kbps速率）
卓越接收性能：-126dBm超低接收灵敏度
智能功耗管理：接收电流35mA，休眠电流仅2μA
工业级可靠性：-40℃至+85℃宽温工作，4层板专业设计
标准SPI接口：全引脚ESD保护，开发简便
技术规格
| 参数类别 | 规格明细 | 技术指标 | 备注说明 |
|---|---|---|---|
| 射频参数 | 工作频段 | 169MHz / 433MHz / 868MHz / 915MHz | 支持全球ISM频段 |
| 频率范围 | 164-175MHz, 410-480MHz, 820-960MHz | 全频段覆盖 | |
| 发射功率 | +37dBm（最大值） | 约5W射频输出 | |
| 接收灵敏度 | -126dBm（典型值） | 1.2kbps速率下 | |
| 频率精度 | ±1kHz | TCXO保证 | |
| 调制方式 | 2-FSK, 4-FSK, MSK, OOK | 软件可配置 | |
| 空中速率 | 0.3-500kbps | 连续可调 | |
| 电气特性 | 核心电压 | 3.3V ±5% | 数字部分供电 |
| PA供电电压 | 5V ±5% | 功率放大器专用 | |
| 发射峰值电流 | <2A | +37dBm输出时 | |
| 接收工作电流 | 35mA（典型值） | ||
| 休眠待机电流 | 12μA（典型值） | 软件可控制 | |
| 启动时间 | <2ms | 从休眠到发射 | |
| 物理特性 | 模块尺寸 | 36.0×24.0×3.0mm | 紧凑型贴片设计 |
| 天线接口 | SMA-K（外螺内孔）/邮票孔 | 双选项设计 | |
| 通信接口 | SPI（标准4线） | 最高速率10MHz | |
| 引脚数量 | 21引脚贴片 | 间距2.54mm | |
| 板层设计 | 4层PCB | 专业阻抗控制 | |
| 工作温度 | -40℃ 至 +85℃ | 工业级标准 | |
| 存储温度 | -45℃ 至 +90℃ | ||
| 性能指标 | 实测传输距离 | >8000米 | 空旷环境，3dBi天线，2.5m高度，1.2kbps |
| 频率切换时间 | <100μs | 频段间切换 | |
| 通信协议支持 | 支持自定义协议 | 可与LoRa、Sigfox设备通信 | |
| 抗干扰能力 | >60dB邻道抑制 |

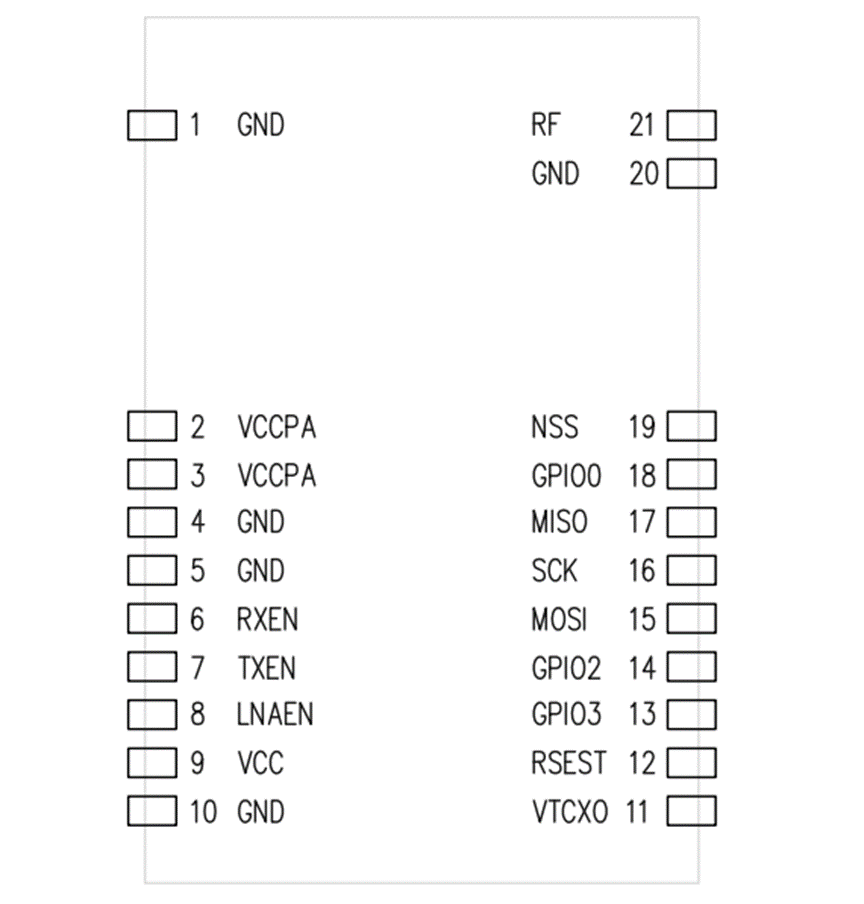

引脚定义（21引脚贴片封装）

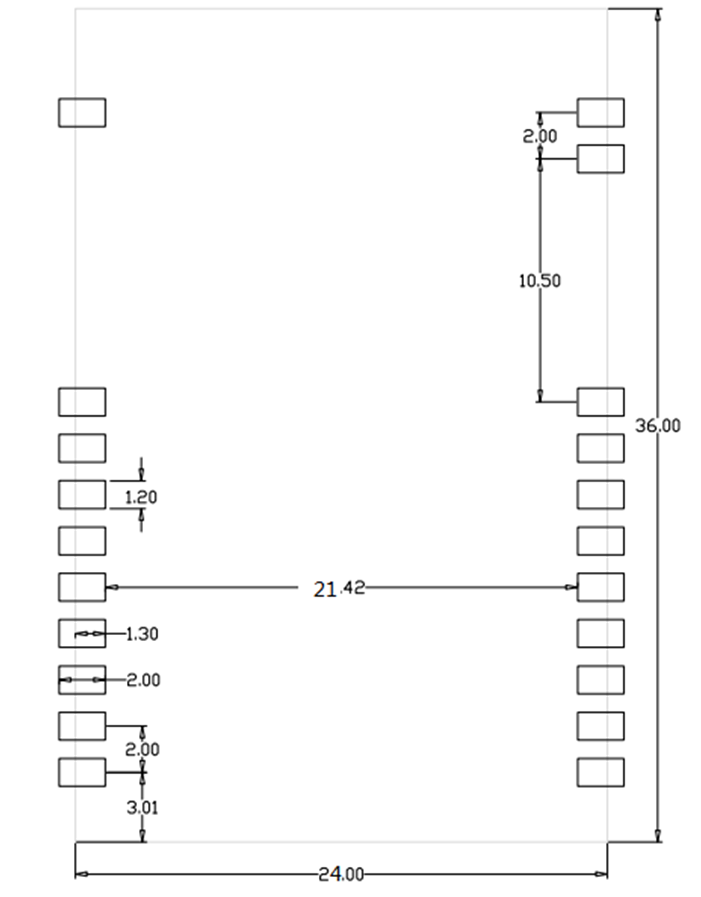

模块尺寸图（单位：mm）
订货型号
| 型号 | 芯片方案 | 中心频率 | 输出功率 | 频率范围 | 封装 |
|---|---|---|---|---|---|
| N519CS-169M | CC1200+PA | 169MHz | +37dBm | 165-175MHz | 贴片 |
| N519CS-433M | CC1200+PA | 433MHz | +37dBm | 410-480MHz | 贴片 |
| N519CS-868M | CC1200+PA | 868MHz | +37dBm | 860-880MHz | 贴片 |
| N519CS-915M | CC1200+PA | 915MHz | +37dBm | 910-930MHz | 贴片 |
注：所有型号均采用相同硬件设计，仅滤波器和匹配网络针对不同频段优化
应用领域
🏭 工业物联网
煤矿安全监测与井下通信
油田、化工厂无线数据采集
智能电网远程监控
工业自动化控制系统
📡 远距离通信
山区、森林、沙漠环境通信
海岸线监控与海洋数据采集
边境安防与远程监控
应急通信与抢险救灾
🏥 专业领域
医疗设备远程数据传输
科研实验数据采集
农业物联网与精准农业
环境监测与气象站
🌐 物联网标准兼容
Sigfox网络终端设备
LoRa私有网络建设
窄带物联网（NB-IoT）补充方案
专网通信系统
开发支持套件
硬件配套
评估板套件：包含USB转SPI适配器、天线、连接线
参考设计：完整原理图、PCB布局文件、BOM清单
天线套装：各频段专业天线可选配
软件资源
配置工具：图形化参数配置软件
驱动库：C语言驱动库，支持多种MCU平台
示例代码：点对点通信、中继、组网等示例
协议栈：可选配私有协议栈或兼容标准协议
技术服务
免费技术咨询与方案评估
定制化固件开发支持
射频性能测试与优化
批量生产技术支持
设计注意事项
电源设计
PA供电（5V）：需要至少2A电流能力的电源，建议使用LDO或DC-DC，输出电容≥100μF
核心供电（3.3V）：需要50mA电流能力，纹波<50mV
电源时序：建议先提供3.3V，再提供5V电源
天线设计
必须使用与工作频段匹配的天线
天线馈线损耗应尽量小（建议使用低损耗电缆）
天线安装位置应远离金属物体和干扰源
PCB布局建议
模块下方应保持完整地平面
射频走线需做50Ω阻抗控制
电源走线应足够宽，减少压降
热管理
连续大功率发射时，模块会发热，建议在模块底部增加散热措施
环境温度超过70℃时，建议降低发射功率或增加散热片
法规与认证
频率合规性
169MHz：适用于欧洲、中国（部分区域）
433MHz：全球多数国家ISM频段（日本除外）
868MHz：欧洲标准ISM频段
915MHz：北美、澳大利亚等地区
认证支持
模块设计符合以下标准：
FCC Part 15（美国）
ETSI EN 300 220（欧洲）
SRRC（中国型号核准）
RoHS 2.0环保指令
注：整机认证需根据具体应用和地区进行，我司可提供技术支持
包装与交货
标准包装
防静电铝箔袋真空密封
吸塑托盘固定，每盘50片
外箱加强包装，防震防潮
可选包装
卷带包装：适用于SMT自动贴片
管装：小批量手工焊接
评估套件：开发测试使用
最小起订量
样品：1-9片（3-5工作日发货）
小批量：10-99片（5-7工作日）
批量：100片以上（10-15工作日）
质量保证
出厂测试：100%射频性能测试
质量保证期：12个月
可靠性数据：MTBF > 100,000小时
技术支持：终身免费技术咨询
