N516CS-B-CC1200-CC1190 大功率窄带无线模块 | +27dBm 6000米远距 | 专为868/915MHz优化

N516CS-B-CC1200-CC1190 大功率窄带无线通信模块

一、 核心亮点

• 专业窄带，功率倍增：采用TI专业窄带射频芯片 CC1200 与高性能射频前端 CC1190 组合，实现 +27dBm（约500mW） 的强劲发射功率与 -123dBm 的高接收灵敏度，实测空旷通信距离达6000米，兼顾了窄带抗干扰性与远距离覆盖能力。

• 欧美频段专精优化：专为 868MHz（欧洲） 和 915MHz（北美） ISM频段设计并优化，频率范围覆盖820-950MHz，是进军欧美市场的理想无线通信核心。

• 卓越的抗干扰与链路可靠性：CC1200芯片提供出色的窄带性能与邻道选择性，结合CC1190增强的射频性能，确保在复杂工业环境及同类设备共存场景下的通信稳定与可靠。

• 紧凑坚固的工业设计：29.5x21x3mm 超紧凑标准尺寸，采用4层PCB板工艺，确保优异的阻抗控制与抗干扰性，工作温度横跨 -40℃ 至 +85℃ 工业宽温范围。

• 开发简易，快速集成：标准SPI接口，可与各类MCU轻松连接。支持使用TI SmartRF Studio 7 进行可视化配置与测试，搭配我司提供的测试底板，可极大加速开发验证与产品上市进程。

二、 产品概述

N516CS-B是一款定位于高性能、远距离、高可靠性的专业级大功率窄带无线SPI模块。其核心采用德州仪器（TI）CC1200窄带射频收发器，并创新性地集成TI CC1190 高性能射频前端模块，显著提升了输出功率和接收机链路性能。

本模块专为需要克服远距离传输、强电磁干扰、高通信可靠性挑战的工业和专业应用而设计。其出色的6000米实测距离和窄带抗干扰特性，使其非常适合应用于高空作业设备（如擦窗机）、移动智能设备（如物流车）、专用物联网网络（如WI-Sun, Sigfox） 以及各类复杂的户外或工业环境。

N516CS-B提供了从芯片级性能到模块级便利性的完整解决方案，帮助客户快速构建稳定、强大的无线数据链路。

三、 详细技术规格

四、 典型应用场景

• 特种工程机械与车辆：高空擦窗机、智能物流AGV/AMR车辆的远程控制、状态监控与调度通信，要求抗干扰、远距离。

• 工业物联网与自动化：大型工厂、仓储环境中的设备数据采集、无线传感器网络，应对金属多径干扰。

• 专用物联网网络：作为WI-Sun、Sigfox等标准或私有低功耗广域网络的终端或网关模块。

• 智慧城市与基础设施：远程路灯控制、智能电表数据集中器、分散式环境监测点数据回传。

• 科研与专业设备：需要稳定长距离数据链路的科研仪器、测试设备等。

五、 开发与支持

1. 快速评估测试：推荐使用TI官方 SmartRF Studio 7 图形化软件，配合CC Debugger或我司测试底板，可轻松完成模块参数配置、频谱观察和实时数据包收发测试。

2. 硬件集成设计：提供模块的原理图符号、PCB封装及布局布线建议。注意为模块提供低噪声、高稳定度的3.3V电源，并确保射频走线符合50Ω阻抗设计规范。

3. 天线选型：为发挥最佳性能，请务必选用在868MHz或915MHz频段匹配良好、高效率的天线。

六、 订购信息

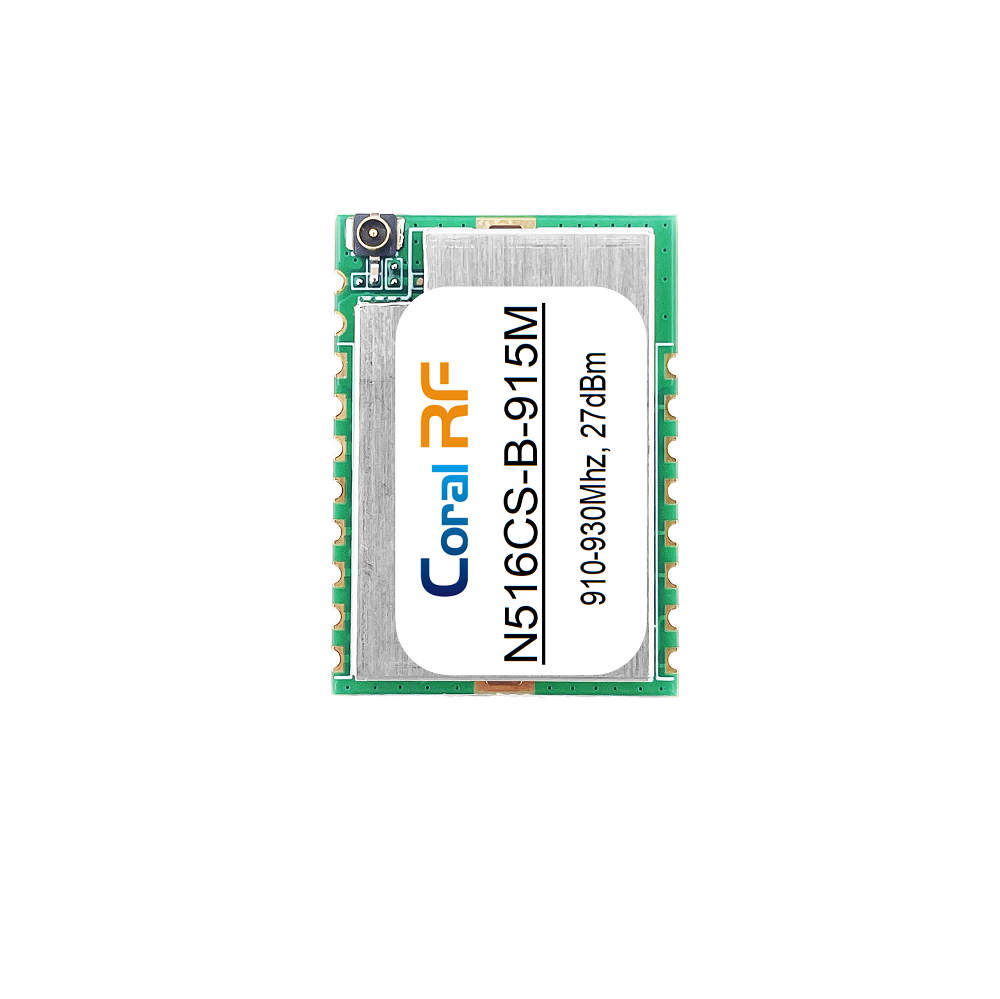

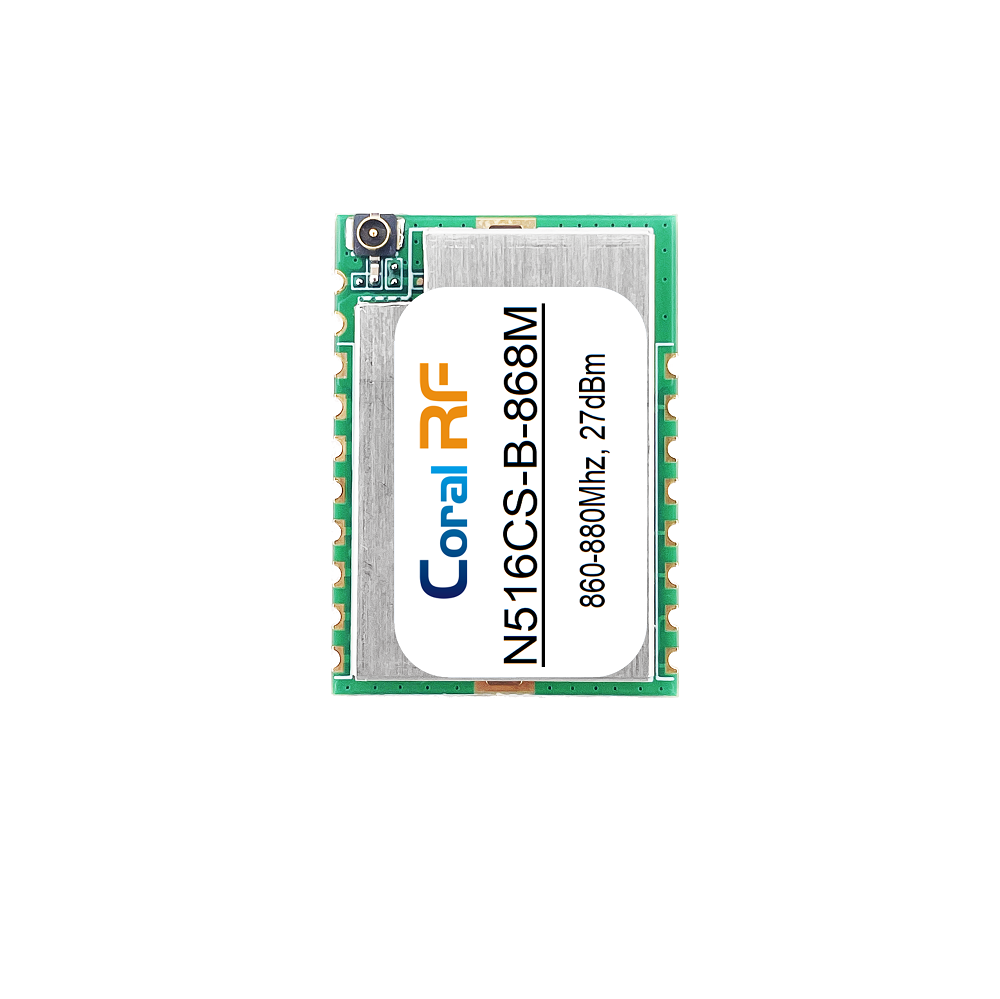

注：模块针对868MHz和915MHz频段分别进行了滤波器与匹配网络优化，请在订购时明确所需频段。
