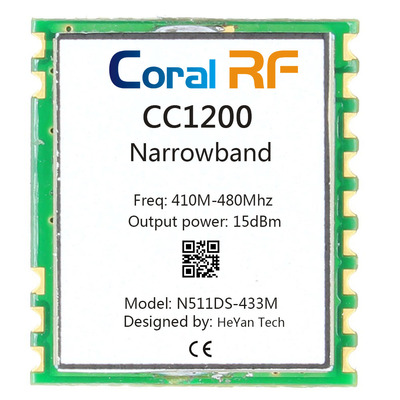

N511DS无线模块集成了TI SUB 1G的 CC1200芯片，该SPI模块使用高精度TCXO晶振，频率精度极高。N511DS模块用于169M/433M/868M/915MHz频段，其频率范围为：137M - 158.3MHz，164M - 190MHz，205 - 237.5MHz，274 - 316.6MHz，410 - 475MHz，820MHz - 950Mhz。
N511DS CC1200无线模块模块具有低成本、低功耗、小体积、窄带等特点。CC1200模块采用4层板设计，拥有出色的阻抗匹配和抗干扰性。该模块主要针对物联网、sigfox、科研、医疗以及中远距离无线通信设备等。CC1200模块采用SPI接口，方便使用。
N511DS（CC1200）适用于国内外免费频段。
| 射频接口 | 参数值 | 备注 |
| 工作频段 | 169M/433M/868M/915MHz | 支持ISM频段 |
| 发射功率 | +15dBm | 最大功率约40mW |
| 接收灵敏度 | -120dBm | - |
| 空中速率 | 0-500kbps | 软件编程控制 |
| 频率偏差 | +/-1 kHz | |
| 实测距离 | 1500米 | 晴朗空旷环境，天线增益3dBi，天线离地高度2.5米，空中速率1.2kbps。 |
| 硬件参数 | 参数值 | 备注 |
| 模块尺寸 | 20 x 17 x 3mm | - |
| 天线接口 | 邮票孔 | - |
| 模块通信接口 | SPI | - |
| 模块封装 | 贴片 | - |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 工作电压 | 1.8 | 3.3 | 3.6 | V | |
| 发射电流 | 50 | mA | 瞬时功耗 | ||
| 接收电流 | 18 | mA | - | ||
| 休眠电流 | 0.5 | uA | 软件编程控制 | ||
| 工作温度 | -40 | 85 | ℃ | - |
引脚定义
模块测试
将N511DS模块与CC Debugger连接，在PC上使用SmartRF Studio 7即可控制CC1200收发数据。详细请参考SmartRF Studio 7 说明书。说明书请联系我司获取或从TI官网下载www.ti.com。
我司提供CC1200模块的测试底板，可从我司获取。
模块编程
模块软件应用请联系我司获取或从TI官网下载www.ti.com。
订货信息
N511DS-169M CC1200 165-172MHz +15dBm 无线SPI模块
N511DS-433M CC1200 410-480MHz +15dBm 无线SPI模块
N511DS-868M CC1200 860-880MHz +15dBm 无线SPI模块
N511DS-915M CC1200 910-930MHz +15dBm 无线SPI模块
文件下载
N511DS Software code example Download N511DS USB dongle datasheet Download CC1200 datasheet
