N511CS-CC1200 无线模块
一、 产品概述
N511CS 是一款基于 TI CC1200 高性能 Sub‑1GHz 射频芯片设计的紧凑型无线模块。模块采用 高精度 TCXO 晶振，频率精度高、稳定性强，支持 137‑950MHz 宽频段，并优化了 169MHz、433MHz、868MHz、915MHz 等全球 ISM 频段。模块发射功率为 40mW（+15dBm），支持高达 500kbps 的空中速率，具备低功耗、高灵敏度与强抗干扰特性，适用于高速率、中远距离的物联网与工业无线通信场景。
二、 主要特性
高速率传输：空中速率最高达 500kbps，满足大数据量传输需求
高精度频率：TCXO 晶振，频偏仅 ±1kHz，稳定性好
宽频段覆盖：支持 137‑950MHz 多频段，兼容全球 ISM 频段
低功耗设计：接收电流 18mA，休眠电流低至 0.5µA
小尺寸封装：20 × 17 × 3mm 贴片式设计，易于集成
SPI 接口：标准四线 SPI，配置灵活，开发简便
4 层板工艺：优秀的阻抗控制与抗干扰能力
三、 典型应用
物联网（IoT）传感器与网关
智能家居设备（安防、照明、环境监测）
工业无线控制与数据采集（PLC、传感器网络）
科研与医疗设备无线通信
远距离无线数传与遥控系统
Sigfox 及其他 LPWAN 兼容设备
四、 射频参数
| 参数 | 数值 | 备注 |
|---|---|---|
| 工作频段 | 137‑950MHz | 支持 169/433/868/915MHz 等 |
| 发射功率 | +15dBm（约 40mW） | 最大值，软件可调 |
| 接收灵敏度 | -120dBm | @1.2kbps 典型值 |
| 调制方式 | 2‑FSK, 4‑FSK, GFSK, OOK | 软件可配置 |
| 空中速率 | 0‑500 kbps | 软件可调 |
| 频率偏差 | ±1 kHz | 典型值 |
| 实测距离 | 约 1500 m | 空旷环境，天线增益 3dBi，高度 2.5m，速率 1.2kbps |
五、 电气参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| 工作电压 | 1.8 | 3.3 | 3.6 | V | |
| 发射电流 | — | 50 | — | mA | 瞬时峰值 |
| 接收电流 | — | 18 | — | mA | |
| 休眠电流 | — | 0.5 | — | µA | 软件控制 |
| 工作温度 | -40 | — | +85 | ℃ | 工业级 |
六、 硬件参数
| 项目 | 规格 | 备注 |
|---|---|---|
| 模块尺寸 | 19 × 16 × 3 mm | 长×宽×高 |
| 天线接口 | 邮票孔（半孔） | 支持 PCB 天线或外接天线 |
| 通信接口 | SPI | 标准四线 SPI |
| 封装形式 | 贴片式（SMD） | 适合回流焊 |
| PCB 层数 | 4 层 | 优化射频性能与屏蔽 |

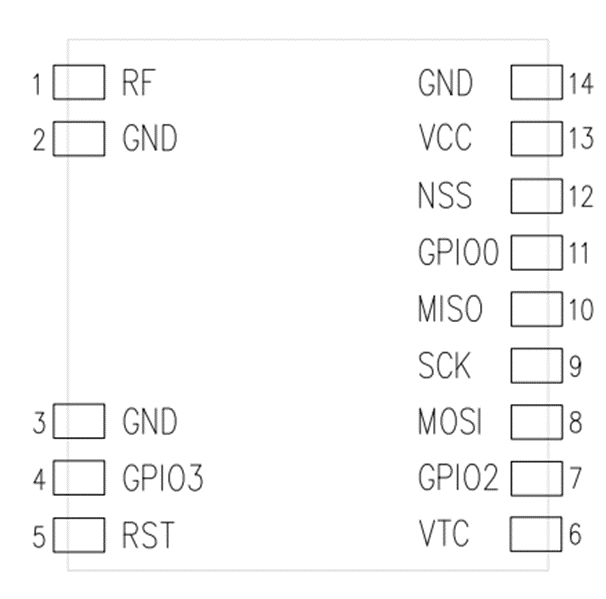

七、 引脚定义（14-Pin 邮票孔封装）
| 引脚编号 | 引脚名称 | 类型 | 详细描述与功能 |
|---|---|---|---|
| 1 | RF | 射频输出/输入 | 天线端口。需连接匹配至对应工作频段（169/433/868/915MHz）的天线网络。 |
| 2 | GND | 电源地 | 射频地，为射频电路提供最短回流路径，对稳定性至关重要。 |
| 3 | GND | 电源地 | 主电源地。 |
| 4 | GPIO3 | 双向数字IO | 可编程通用输入/输出引脚。可配置为中断、状态指示、时钟输出等。 |
| 5 | RST | 输入（带内部上拉） | 模块硬件复位（低电平有效）。拉低至少1ms可使模块完全复位。 |
| 6 | VTC | 电源/模拟 | 电压调节或测试点。通常建议连接一个100nF电容到地，具体请参考CC1120芯片手册。 |
| 7 | GPIO2 | 双向数字IO | 可编程通用输入/输出引脚。常用作RF收发状态切换或外部控制信号。 |
| 8 | MOSI | 输入 | SPI主机输出从机输入。MCU通过此线向模块发送配置指令与数据。 |
| 9 | SCK | 输入 | SPI串行时钟。由MCU主机提供。 |
| 10 | MISO | 输出 | SPI主机输入从机输出。模块通过此线向MCU返回状态与接收数据。 |
| 11 | GPIO0 | 双向数字IO | 可编程通用输入/输出引脚。常用作中断请求或数据有效指示。 |
| 12 | NSS | 输入（低有效） | SPI片选（低电平有效）。通信期间需保持低电平。 |
| 13 | VCC | 电源 | 模块主电源输入 (1.8V - 3.6V)。必须连接低ESR的10μF和100nF电容并联去耦。 |
| 14 | GND | 电源地 | 主电源地。 |

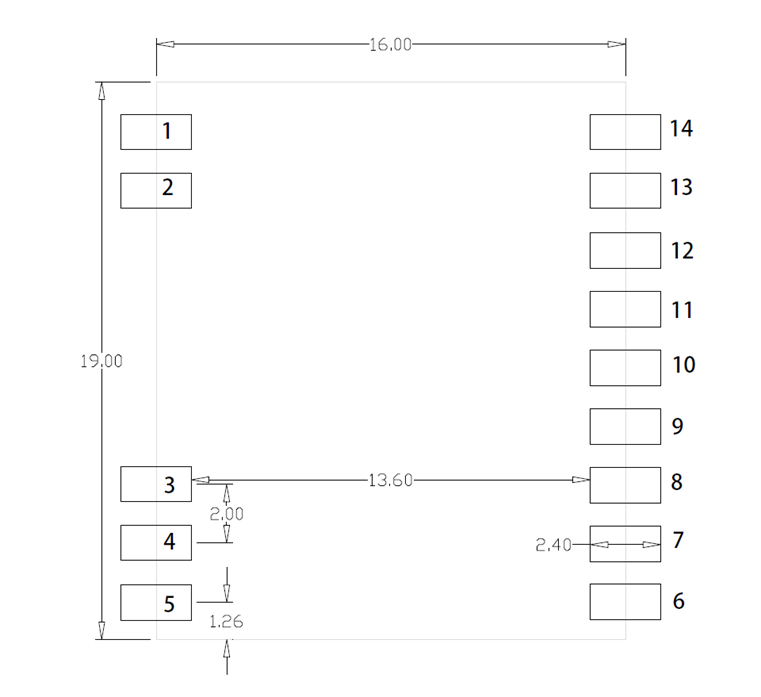

八、 结构尺寸图（单位：mm）
九、 测试与开发支持
测试工具：可使用 TI CC Debugger 配合 SmartRF Studio 7 进行模块功能验证与参数配置。
测试底板：我司提供配套测试底板，便于快速评估与开发。
软件支持：提供 CC1200 驱动程序示例、通信协议参考代码及配置指南。
十、 订货信息
| 型号 | 频段 | 频率范围 | 发射功率 | 封装 | 工作温度 |
|---|---|---|---|---|---|
| N511CS‑169M | 169MHz | 165‑172MHz | +15dBm | 贴片 | -40℃ ~ +85℃ |
| N511CS‑433M | 433MHz | 410‑480MHz | +15dBm | 贴片 | -40℃ ~ +85℃ |
| N511CS‑868M | 868MHz | 860‑880MHz | +15dBm | 贴片 | -40℃ ~ +85℃ |
| N511CS‑915M | 915MHz | 910‑930MHz | +15dBm | 贴片 | -40℃ ~ +85℃ |
