N516BS-B-CC1125-CC1190 超远距离窄带无线通信模块
一、 产品概述
N516BS-B是一款基于德州仪器（TI）CC1125窄带射频芯片与CC1190高性能射频前端的工业级无线SPI模块。该模块以 +27dBm（500mW） 的强劲功率和 -126dBm 的极高接收灵敏度，实现了实测8000米的超远空旷通信距离。其专为 868MHz（欧洲） 与 915MHz（北美） ISM频段深度优化，集窄带抗干扰、高链路预算与工业可靠性于一体，是构建远距离、高可靠性物联网与工业控制系统的理想无线核心。
二、 核心亮点
超远距通信标杆：+27dBm发射功率结合-126dBm接收灵敏度，提供卓越链路预算，实测空旷视距通信距离达8000米。
专业窄带抗干扰：采用TI CC1125窄带射频方案，具备优异的频道选择性与抗干扰能力，适用于复杂电磁环境。
欧美频段合规设计：精准覆盖860-960MHz范围，专为满足欧美市场无线电法规（ETSI, FCC）优化。
工业级紧凑坚固：标准29.5x21x3mm超紧凑SMD封装，4层PCB工艺，工作温度-40℃ ~ +85℃，适应严苛环境。
开发友好，集成简便：标准SPI接口，支持TI SmartRF Studio 7图形化配置工具，配套测试底板，大幅缩短开发周期。
三、 详细技术规格
| 类别 | 参数项 | 规格详情 |
|---|---|---|
| 射频性能 | 核心方案 | TI CC1125 + CC1190 |
| 工作频段 | 868MHz / 915MHz (订货时指定) | |
| 频率范围 | 820 - 960 MHz | |
| 发射功率 | 最高 +27 dBm (约 500mW)，软件可调 | |
| 接收灵敏度 | -126 dBm (典型值) | |
| 空中速率 | 0.3 - 200 kbps (软件可编程) | |
| 频率偏差 | ≤ ±1 kHz | |
| 硬件配置 | 通信接口 | 标准 SPI 接口 |
| 天线接口 | IPEX连接器 / 邮票孔 | |
| 封装形式 | 表面贴装 (SMD) | |
| 模块尺寸 | 29.5 mm × 21.0 mm × 3.0 mm | |
| PCB工艺 | 4层板设计 | |
| 电气特性 | 核心工作电压 | 1.8V - 3.6V (典型 3.3V) |
| PA工作电压 | 2.8V - 3.9V (典型 3.3V) | |
| 工作电流 | 发射：≈600 mA；接收：21 mA；休眠：2 µA | |
| 工作温度 | -40°C ~ +85°C | |
| 传输性能 | 实测距离 | > 8000 米 (空旷，1.2kbps，3dBi天线) |
四、 引脚定义
| 引脚编号 | 引脚名称 | 类型 | 功能描述与关键说明 |
|---|---|---|---|
| 1 | RF | RF | 射频信号输入/输出引脚。 严禁直接焊接天线，必须通过IPEX连接器外接50欧姆匹配的高性能天线。 |
| 2, 3, 18 | GND | PWR | 电源地。 必须与主控板地平面良好连接，为射频和数字电路提供低阻抗回路。 |
| 4 | VCCPA | PWR | 功率放大器（PA）电源。 输入范围：2.8V - 3.9V（典型3.3V），需能提供≥600mA的瞬时电流能力。建议使用低噪声LDO单独供电。 |
| 5 | VCC | PWR | 模块核心数字电源。 输入范围：1.8V - 3.6V（典型3.3V）。应与VCCPA电源隔离，避免数字噪声干扰射频。 |
| 6 | VTCXO | PWR | TCXO（温度补偿晶振）电源。 通常与VCC（3.3V）连接，需保证电源洁净。 |
| 7 | LNAC | I/O | LNA控制引脚。 通常由CC1125芯片内部驱动，用于控制接收时CC1190内部低噪声放大器的使能。 |
| 8 | RXEN | I | 接收使能控制输入。 高电平时模块进入接收模式。 |
| 9 | TXEN | I | 发射使能控制输入。 高电平时模块进入发射模式。 (注意：RXEN与TXEN不可同时使能) |
| 10 | RESET | I | 模块硬件复位输入，低电平有效。 内部有上拉，通常可悬空。如需控制，建议使用开漏驱动。 |
| 11, 12, 16 | GPIO3, GPIO2, GPIO0 | I/O | 通用可编程输入/输出口。 可由CC1125芯片配置为中断输出、时钟输出或其他通用数字功能。 |
| 13 | MOSI | I | SPI接口主输出从输入数据线。 主控MCU通过此线向模块发送数据或命令。 |
| 14 | SCK | I | SPI接口串行时钟线，由主控MCU提供。 |
| 15 | MISO | O | SPI接口主输入从输出数据线。 模块通过此线向主控MCU返回数据或状态。 |
| 17 | CS | I | SPI接口片选信号，低电平有效。 由主控MCU控制，在通信前需拉低。 |
设计注意事项：
电源设计：VCC（数字核心） 和 VCCPA（射频功放） 建议使用独立且低噪声的LDO供电，并在引脚附近放置充足的去耦电容（如10μF+100nF），这是模块稳定工作的关键。
天线匹配：RF（引脚1） 必须通过短而直的50Ω微带线连接至IPEX座子，并外接频段匹配的天线。天线不匹配将导致性能严重下降甚至损坏PA。
未使用引脚：未使用的GPIO等引脚，建议在软件中配置为明确的输入或输出状态，硬件上可悬空。
五、 典型应用场景
特种车辆与工程机械：高空擦窗机、智能物流AGV/AMR的远程控制与状态监控系统。
窄带物联网（NB-IoT）与专网：作为Sigfox等LPWAN网络的高性能终端模块，用于资产追踪、智慧农业。
工业自动化与监控：远距离工业传感器数据回传、油田/矿区设备监控、大型厂区无线通信。
安防与应急通信：周界入侵报警、森林防火监控、应急指挥备份链路。
六、 开发与支持
快速评估：提供专用测试底板，配合TI SmartRF Studio 7软件及CC Debugger，可快速进行射频参数配置、频谱分析及实距测试。
集成指导：提供完整的引脚定义、原理图封装及PCB布局建议。确保电源质量与射频走线（50Ω阻抗）设计。
天线选型：必须选用在868MHz或915MHz频段且VSWR良好的高效率天线，以充分发挥8000米性能。
七、 订购信息
| 产品型号 | 核心配置 | 目标频段 | 发射功率 |
|---|---|---|---|

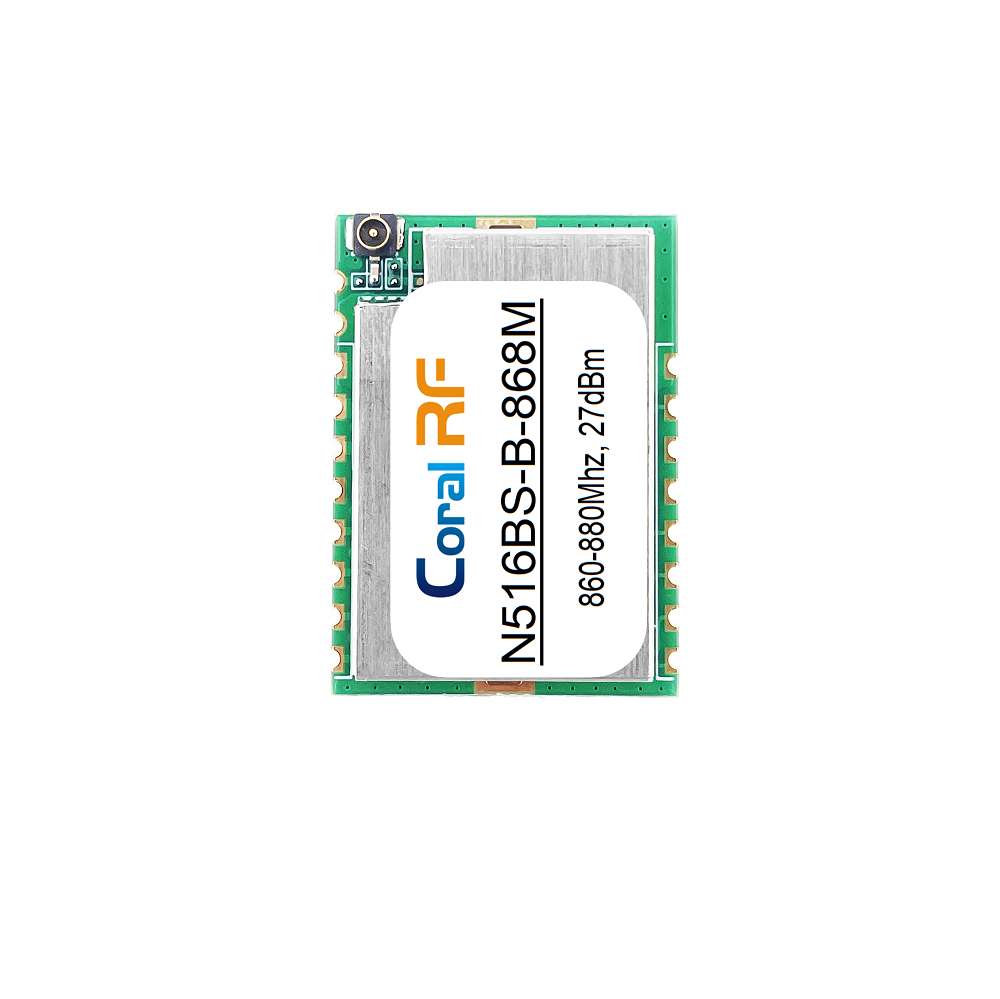

| N516BS-B-868M | CC1125 + CC1190 | 860 - 880 MHz | +27 dBm |

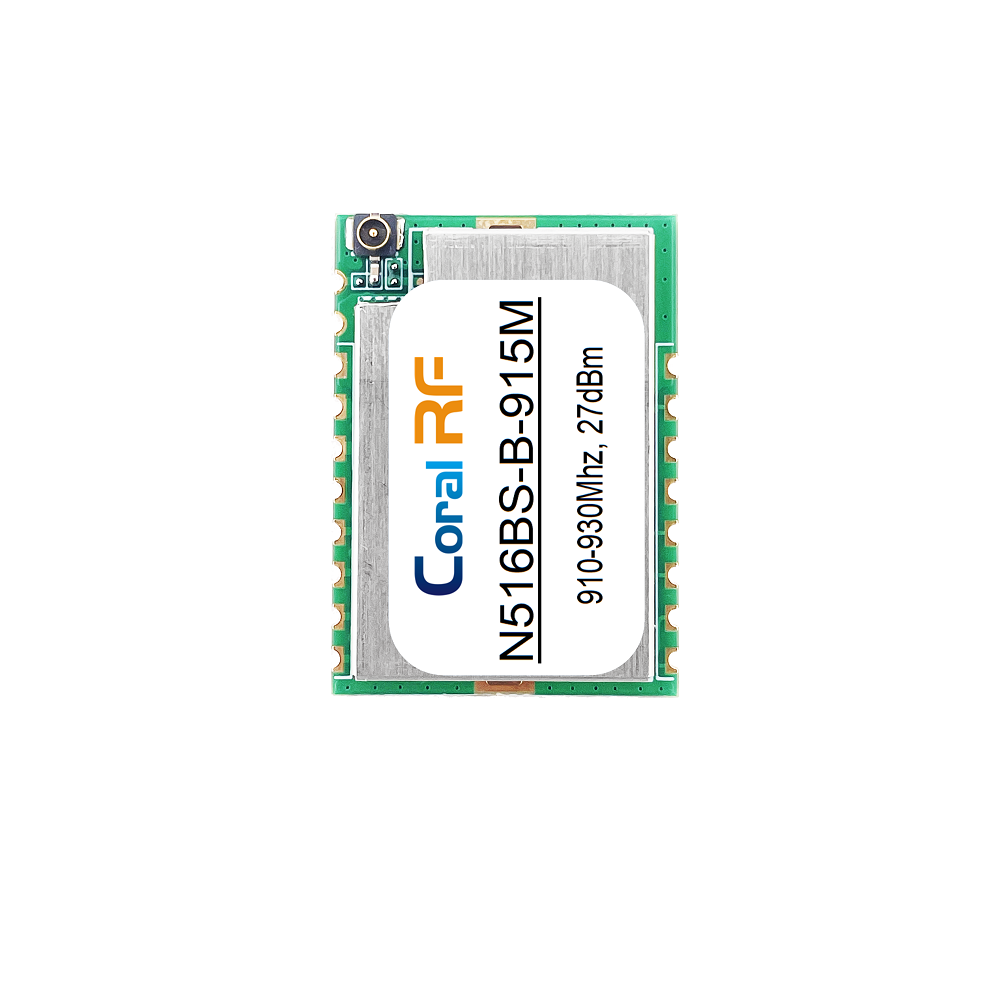

| N516BS-B-915M | CC1125 + CC1190 | 910 - 930 MHz | +27 dBm |
立即咨询，获取样品与完整开发资料，为您的远距离应用注入强劲无线连接动力！
