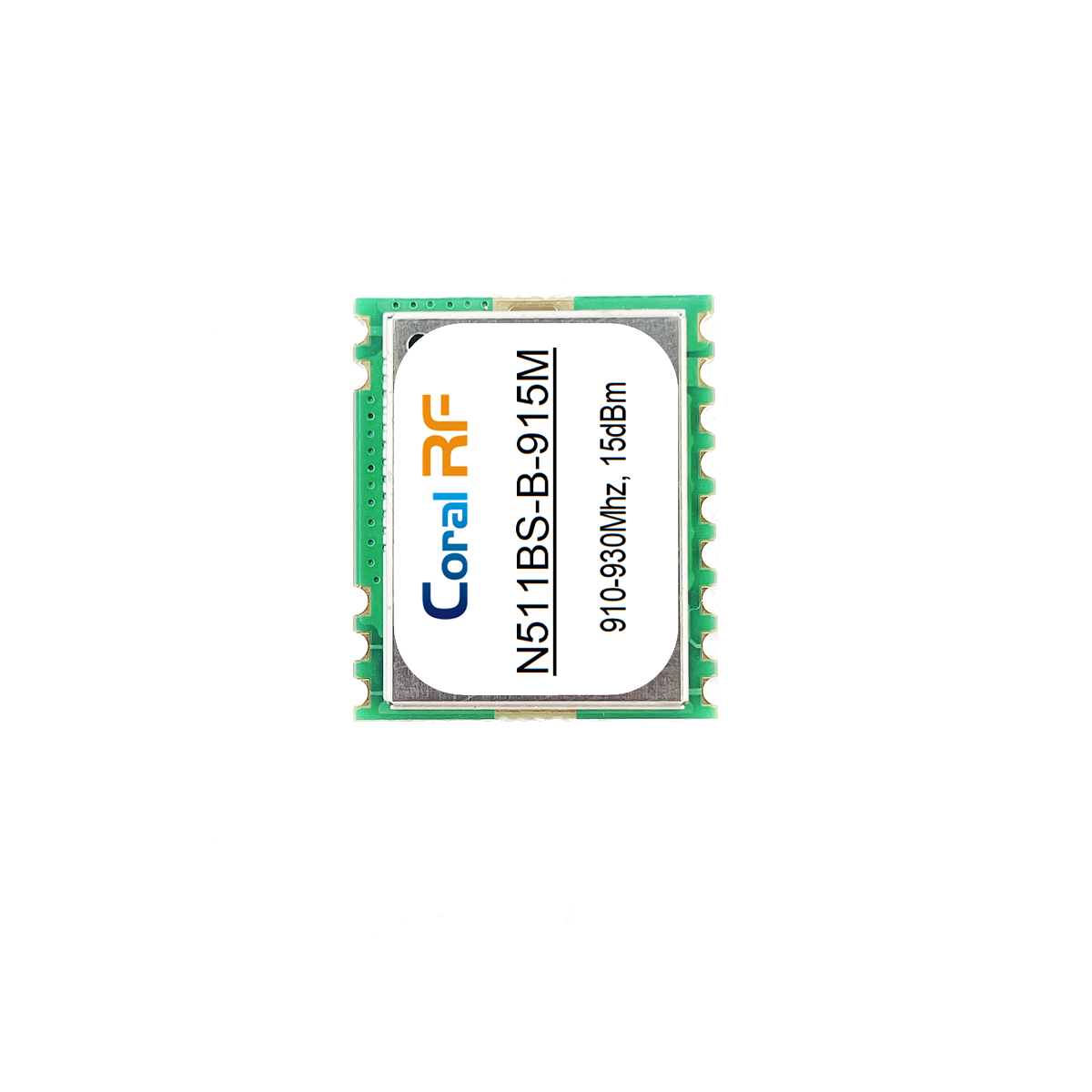

N511BS-CC1125 窄带无线模块
一、 产品概述
N511BS 是一款基于 TI CC1125 高性能窄带 Sub‑1GHz 射频芯片设计的小尺寸、低功耗无线模块。模块采用 高精度 TCXO 晶振，频率精度极高，支持 136.7‑960MHz 宽频段，并特别优化了 169MHz、433MHz、868MHz、915MHz 等常用 ISM 频段性能。模块发射功率为 40mW（+15dBm），具备出色的接收灵敏度、超低功耗与强抗干扰能力，适用于窄带物联网、科研、医疗及中远距离无线通信设备。
二、 主要特性
高精度频率：TCXO 晶振，频偏仅 ±1kHz
宽频段支持：覆盖 136.7‑960MHz，支持全球主流 ISM 频段
低功耗设计：接收电流 18mA，休眠电流低至 0.5µA
窄带通信：支持 0.3‑200kbps 可编程空中速率
小尺寸封装：19 × 16 × 3mm 贴片式设计，适合紧凑设备
SPI 接口：便于与主控 MCU 连接，配置灵活
4 层板工艺：阻抗匹配优秀，抗干扰性强
三、 典型应用
窄带物联网（NB‑IoT）终端
Sigfox / LoRa 兼容设备
科研与医疗无线设备
智能表计（水表、气表、电表）
环境监测传感器
工业遥控与数据采集
远距离报警与安防系统
四、 射频参数
| 参数 | 值 | 备注 |
|---|---|---|
| 工作频段 | 136.7‑960MHz | 支持 169/433/868/915MHz 等 |
| 发射功率 | +15dBm（约 40mW） | 最大可编程功率 |
| 接收灵敏度 | -120dBm（@1.2kbps） | 典型值 |
| 调制方式 | FSK / GFSK / OOK | 可编程 |
| 频率偏差 | ±1kHz | 典型值 |
| 空中速率 | 0.3‑200kbps | 软件可调 |
| 实测距离 | 约 1500m | 晴朗空旷，天线增益 3dBi，高度 2.5m，速率 1.2kbps |
五、 电气参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| 工作电压 | 1.8 | 3.3 | 3.6 | V | |
| 发射电流 | — | 50 | — | mA | 瞬时峰值 |
| 接收电流 | — | 18 | — | mA | |
| 休眠电流 | — | 0.5 | — | µA | 软件可控 |
| 工作温度 | -40 | — | +85 | ℃ | 工业级 |
六、 硬件参数
| 项目 | 规格 | 备注 |
|---|---|---|
| 模块尺寸 | 19 × 16 × 3mm | 长×宽×高 |
| 天线接口 | 邮票孔（半孔） | 支持外接天线或 PCB 天线 |
| 通信接口 | SPI | 支持标准 SPI 协议 |
| 封装形式 | 贴片式（SMD） | 适合回流焊 |
| PCB 层数 | 4 层 | 优化射频性能 |
七、 引脚定义（14-Pin 邮票孔封装）
| 引脚编号 | 引脚名称 | 类型 | 详细描述与功能 |
|---|---|---|---|
| 1 | RF | 射频输出/输入 | 天线端口。需连接匹配至对应工作频段（169/433/868/915MHz）的天线网络。 |
| 2 | GND | 电源地 | 射频地，为射频电路提供最短回流路径，对稳定性至关重要。 |
| 3 | GND | 电源地 | 主电源地。 |
| 4 | GPIO3 | 双向数字IO | 可编程通用输入/输出引脚。可配置为中断、状态指示、时钟输出等。 |
| 5 | RST | 输入（带内部上拉） | 模块硬件复位（低电平有效）。拉低至少1ms可使模块完全复位。 |
| 6 | VTC | 电源/模拟 | 电压调节或测试点。通常建议连接一个100nF电容到地，具体请参考CC1120芯片手册。 |
| 7 | GPIO2 | 双向数字IO | 可编程通用输入/输出引脚。常用作RF收发状态切换或外部控制信号。 |
| 8 | MOSI | 输入 | SPI主机输出从机输入。MCU通过此线向模块发送配置指令与数据。 |
| 9 | SCK | 输入 | SPI串行时钟。由MCU主机提供。 |
| 10 | MISO | 输出 | SPI主机输入从机输出。模块通过此线向MCU返回状态与接收数据。 |
| 11 | GPIO0 | 双向数字IO | 可编程通用输入/输出引脚。常用作中断请求或数据有效指示。 |
| 12 | NSS | 输入（低有效） | SPI片选（低电平有效）。通信期间需保持低电平。 |
| 13 | VCC | 电源 | 模块主电源输入 (1.8V - 3.6V)。必须连接低ESR的10μF和100nF电容并联去耦。 |
| 14 | GND | 电源地 | 主电源地。 |

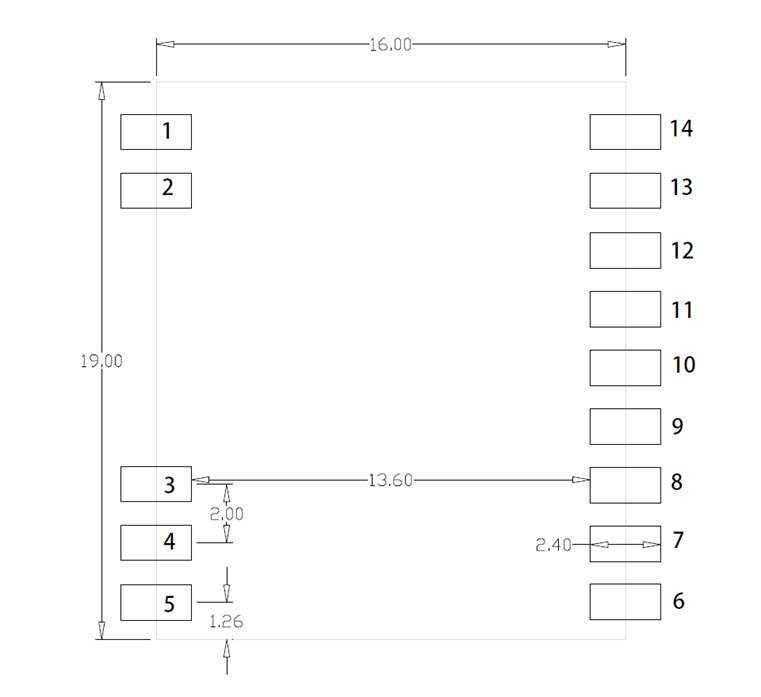

八、 结构尺寸图（单位：mm）
九、 注意事项
天线匹配：需根据所选频段进行天线网络匹配调试。
电源滤波：VCC 引脚附近应加 10µF + 100nF 电容滤波。
SPI 上拉：CSn、RESETn 建议加 10kΩ 上拉电阻。
焊接工艺：推荐回流焊，曲线符合 IPC‑J‑STD‑020 无铅标准。
ESD 防护：模块为静电敏感器件，操作时需做好防静电措施。
十、 订货信息
| 型号 | 频段 | 封装 | 工作温度 | 包装 |
|---|---|---|---|---|
| N511BS‑169M | 165‑172MHz | 贴片 | -40℃ ~ +85℃ | 托盘 |
| N511BS‑433M | 410‑480MHz | 贴片 | -40℃ ~ +85℃ | 托盘 |
| N511BS‑868M | 860‑880MHz | 贴片 | -40℃ ~ +85℃ | 托盘 |
| N511BS‑915M | 910‑930MHz | 贴片 | -40℃ ~ +85℃ | 托盘 |
