N516AS-B-CC1120-CC1190 超远距离窄带无线模块 | +27dBm 8000米 | 专为868/915MHz优化

N516AS-B-CC1120-CC1190 超远距离窄带无线通信模块 推广规格书

一、 核心亮点

• 超远距离窄带通信：基于TI高性能窄带射频芯片 CC1120 与射频前端 CC1190，提供 +27dBm（约500mW） 的强劲功率与 -124dBm 的极高接收灵敏度，实测空旷通信距离突破8000米，重新定义Sub-1GHz窄带模块的覆盖边界。

• 高精度频率与强抗扰：采用高精度TCXO晶振，确保全温范围内卓越的频率精度与稳定性。结合CC1120出色的窄带性能，提供极强的抗邻道干扰与同频干扰能力，适用于频谱拥挤的复杂环境。

• 欧美主流频段专精：专为 868MHz（欧洲） 和 915MHz（北美） ISM频段深度优化，是构建符合欧美市场法规的高性能物联网终端与专网设备的理想射频核心。

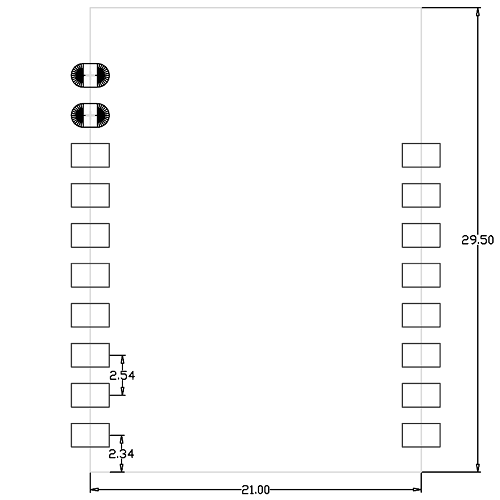

• 工业级紧凑可靠设计：标准 29.5x21x3mm 紧凑尺寸，采用4层PCB板工艺与工业级元器件，工作温度横跨 -40℃ 至 +85℃，确保在严苛环境下长期稳定运行。

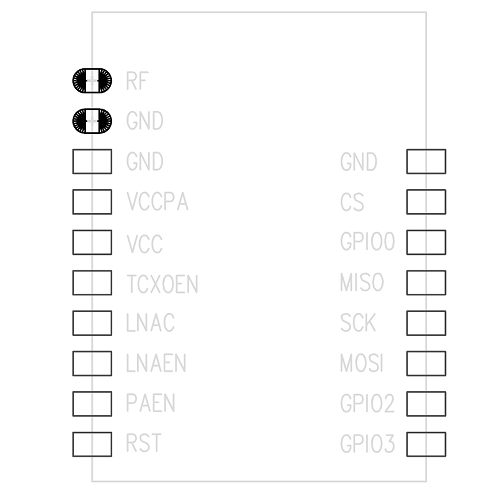

• 标准接口，开发便捷：提供标准SPI通信接口，与主流MCU兼容性好，可快速集成。配合丰富的软件工具链，大幅缩短产品开发周期。

二、 产品概述

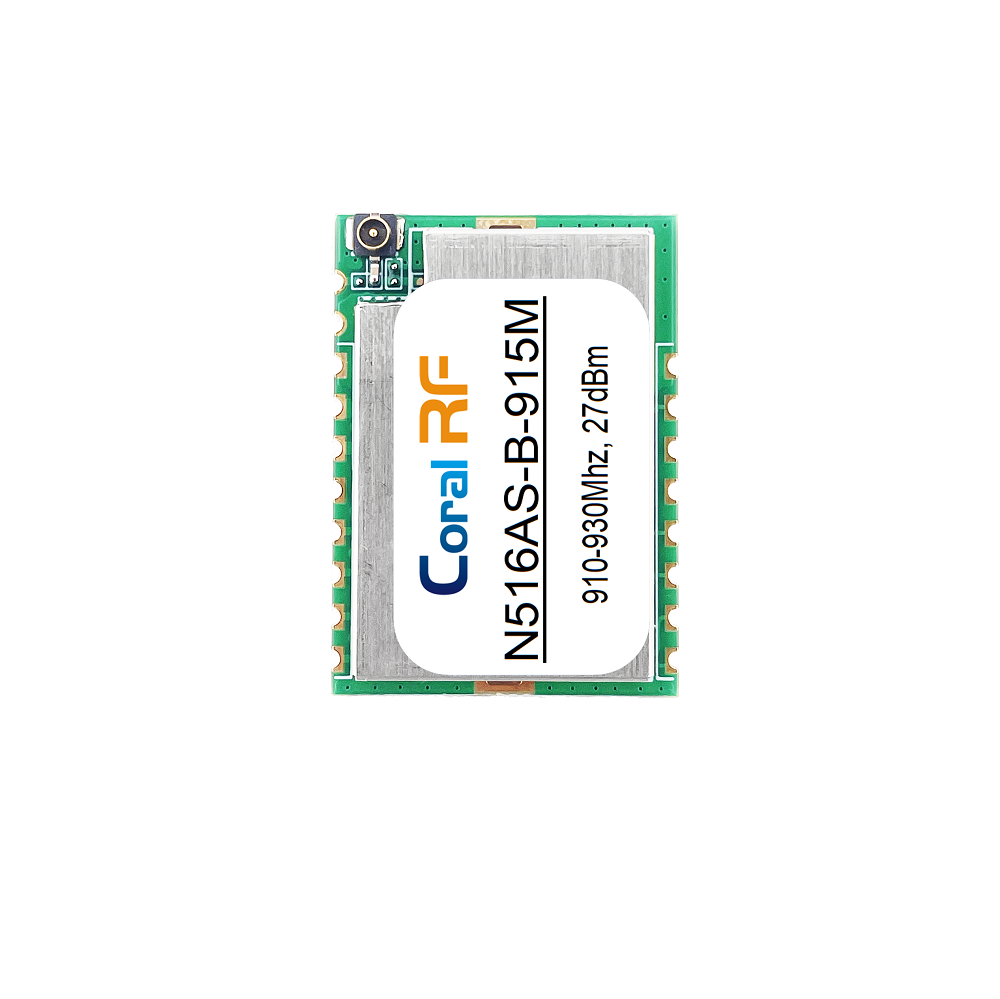

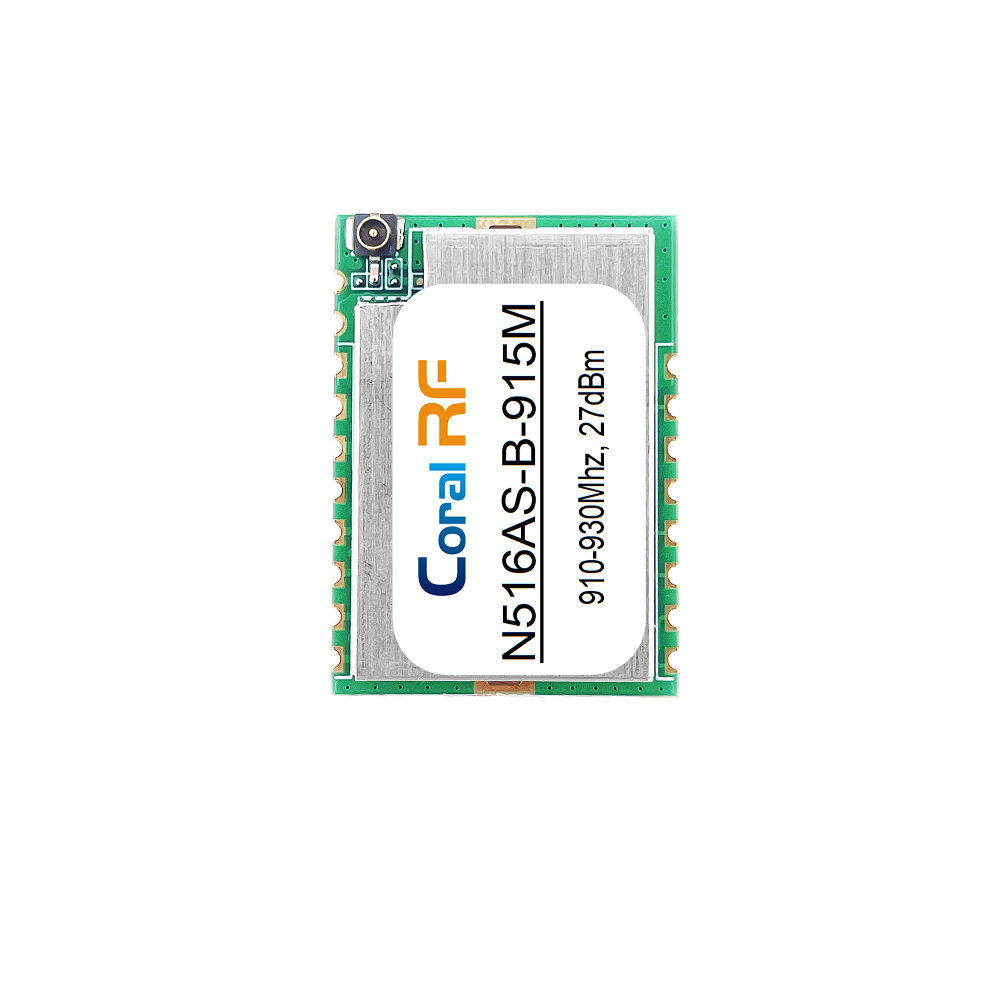

N516AS-B是一款定位于超远距离、高可靠性、强抗干扰的专业级窄带无线SPI模块。其核心采用德州仪器（TI）CC1120射频收发器，以其优异的窄带性能和链路预算著称；并集成TI CC1190高性能射频前端，显著提升发射功率与接收机线性度，共同打造了惊人的8000米实测通信距离。

本模块专为那些通信距离成为首要挑战、且环境存在不确定干扰的高端物联网与工业应用设计。其超远的覆盖能力能极大减少网络中继节点，降低部署复杂度与成本；而其窄带抗干扰特性，则保障了在煤矿、工业区等电磁环境复杂的场景中数据的可靠传输。无论是用于Sigfox等LPWAN网络终端、广域环境监测，还是远程设备控制，N516AS-B都能提供卓越的物理层连接保障。

三、 详细技术规格

四、 典型应用场景

• 广域物联网与LPWAN：作为Sigfox等网络的高性能终端模块，用于资产追踪、智慧农业、环境监测等超远距离数据回传。

• 工业安全与监测：煤矿安全监测系统、油田/管廊远程监控、边境周界安防等需要穿越广阔或复杂地形的高可靠性通信。

• 远程控制与自动化：超大型农场灌溉控制、分布式水利/气象站点数据采集、偏远地区设备控制。

• 科研与专业通信：野外科学考察、应急通信备份链路、专用无线遥测遥控系统。

五、 开发与支持

1. 集成与测试：模块采用标准SPI接口，易于驱动。建议在最终产品开发前，使用我司提供的测试底板进行通信距离与稳定性验证。确保为模块提供优质、低噪声的3.3V电源。

2. 天线与设计建议：天线是发挥8000米性能的关键。必须选用在868/915MHz频段高效率、良好匹配的天线，并确保安装位置合理。用户PCB设计时，请将模块射频引脚（RF）至天线接口的走线控制在最短，并做好50Ω阻抗控制与包地处理。

3. 软件与协议：可基于TI提供的驱动进行开发，或联系我司获取针对性的软件支持。模块适合承载各类私有协议或适配标准LPWAN协议栈。

六、 订购信息
