N515AS-B 高功率窄带无线模块
一、 产品概述
N515AS-B 是一款高性能、高集成度的 Sub-1GHz 窄带无线模块，采用 TI CC1120 窄带射频芯片，并集成 功率放大器（PA） 与 低噪声放大器（LNA），发射功率高达 0.4W（+26dBm）。模块采用 高精度 TCXO 晶振，频率精度高、稳定性好，工作频段覆盖 136.7–960MHz，支持 169/433/868/915MHz 等全球主流 ISM 频段，具备出色的抗干扰能力和远距离通信性能。
二、 主要特性
高功率输出：+25dBm（约 400mW）发射功率，传输距离远
高接收灵敏度：-124dBm（@1.2kbps），弱信号接收能力强
宽频段支持：覆盖 136.7–960MHz，支持多频段配置
高频率精度：TCXO 晶振，频偏 ±1kHz，稳定性好
高抗干扰能力：窄带通信，适用于复杂电磁环境
工业级设计：4 层板工艺，屏蔽良好，工作温度 -40℃ ~ +85℃
双天线接口：支持 IPEX 与邮票孔天线，灵活适配
三、 应用领域
擦窗机、高空作业平台 无线遥控与监测
窄带物联网（NB-IoT）终端与传感器网络
SigFox / LoRa 兼容设备与网关
智能表计（水表、气表、电表）远程集抄
环境监测（温湿度、水质、气象）
科研与医疗无线通信设备
工业遥控、数据采集与安防报警系统
四、 射频参数
| 参数 | 数值 | 备注 |
|---|---|---|
| 工作频段 | 136.7–960MHz | 支持 169/433/868/915MHz 等 ISM 频段 |
| 发射功率 | +26dBm（约 400mW） | 最大值，可软件调节 |
| 接收灵敏度 | -124dBm | @1.2kbps 典型值 |
| 调制方式 | FSK / GFSK / OOK | 软件可配置 |
| 空中速率 | 0.3–200 kbps | 软件可调 |
| 频率偏差 | ±1 kHz | 典型值 |
| 实测距离 | 约 3000 m | 空旷环境，天线增益 3dBi，高度 2.5m，速率 1.2kbps |
五、 电气参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| 工作电压 (VCC) | 2.5 | 3.3 | 3.6 | V | 核心供电 |
| PA 工作电压 (VCCPA) | 2.5 | 3.3 | 6.0 | V | 功放供电 |
| 发射电流 | – | 200 | – | mA | 峰值电流 |
| 接收电流 | – | 27 | – | mA | 正常接收 |
| 休眠电流 | – | 1 | – | μA | 软件控制 |
| 工作温度 | -40 | – | +85 | ℃ | 工业级 |
六、 硬件参数
| 项目 | 规格 | 备注 |
|---|---|---|
| 模块尺寸 | 29.5 × 21 × 3 mm | 长×宽×高 |
| 天线接口 | IPEX + 邮票孔 | 双接口可选 |
| 通信接口 | SPI | 标准四线 SPI |
| 封装形式 | 贴片式（SMD） | 适合回流焊 |
| PCB 层数 | 4 层 | 射频性能优化 |
七、 引脚定义（18-Pin 邮票孔封装）
| 引脚 | 名称 | 类型 | 功能说明 |
|---|---|---|---|
| 1 | RF | 射频 | 射频信号输入/输出，外接天线网络 |
| 2 | GND | 地 | 射频地 |
| 3 | GND | 地 | 电源地 |
| 4 | VCCPA | 电源 | 功放 PA 供电（2.5–6.0V） |
| 5 | VCC | 电源 | 模块核心供电（2.5–3.6V） |
| 6 | VTCXO | 电源/模拟 | TCXO 供电，建议接 10nF 电容到地 |
| 7 | LNAC | 控制 | LNA 控制引脚（高电平使能 LNA） |
| 8 | RXEN | 控制 | 接收使能（高电平进入接收模式） |
| 9 | TXEN | 控制 | 发射使能（高电平进入发射模式） |
| 10 | RESET | 输入 | 模块复位（低电平有效，内部上拉） |
| 11 | GPIO3 | 双向 | 可编程 GPIO |
| 12 | GPIO2 | 双向 | 可编程 GPIO，常作为收发状态指示 |
| 13 | MOSI | 输入 | SPI 主机输出从机输入 |
| 14 | SCK | 输入 | SPI 时钟 |
| 15 | MISO | 输出 | SPI 主机输入从机输出 |
| 16 | GPIO0 | 双向 | 可编程 GPIO，常用作中断输出 |
| 17 | CS | 输入 | SPI 片选（低电平有效） |
| 18 | GND | 地 | 电源地 |
八、 结构尺寸图（单位：mm）
九、 使用指南与注意事项
电源设计：VCC（引脚5）与 VCCPA（引脚4）应分别通过 10μF+100nF 电容去耦，且 VCCPA 电流能力需≥300mA。
天线匹配：RF 引脚需接匹配至对应频段的 π 型网络或巴伦，并连接 50Ω 天线。
控制时序：RXEN/TXEN 不可同时为高，切换收发状态时建议先全部拉低再使能目标模式。
SPI 配置：模块上电后需通过 SPI 配置频点、功率、速率等参数后方可正常通信。
散热建议：模块背面 GND 引脚应通过过孔连接至 PCB 地层，以增强散热。
十、 测试与开发支持
测试工具：可使用 TI CC Debugger 配合 SmartRF Studio 7 软件进行模块的快速功能验证与参数配置。
测试底板：我司提供配套测试底板，可联系技术支持获取。
开发资料：提供 CC1120 驱动程序示例、硬件设计指南及典型应用电路。
十一、 订购信息
| 型号 | 频段 | 发射功率 | 封装 | 工作温度 |
|---|---|---|---|---|

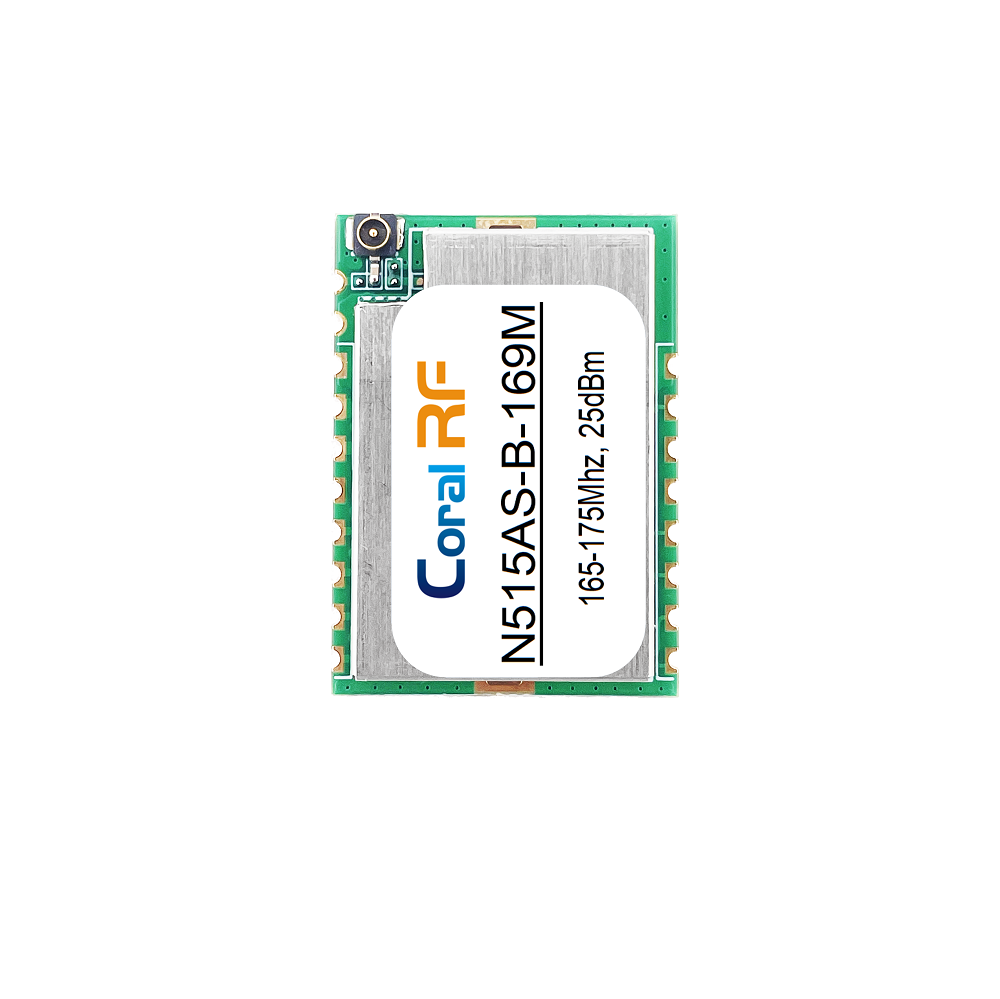

| N515AS-B169 | 169MHz | +26dBm | 贴片 | -30℃ ~ +85℃ |

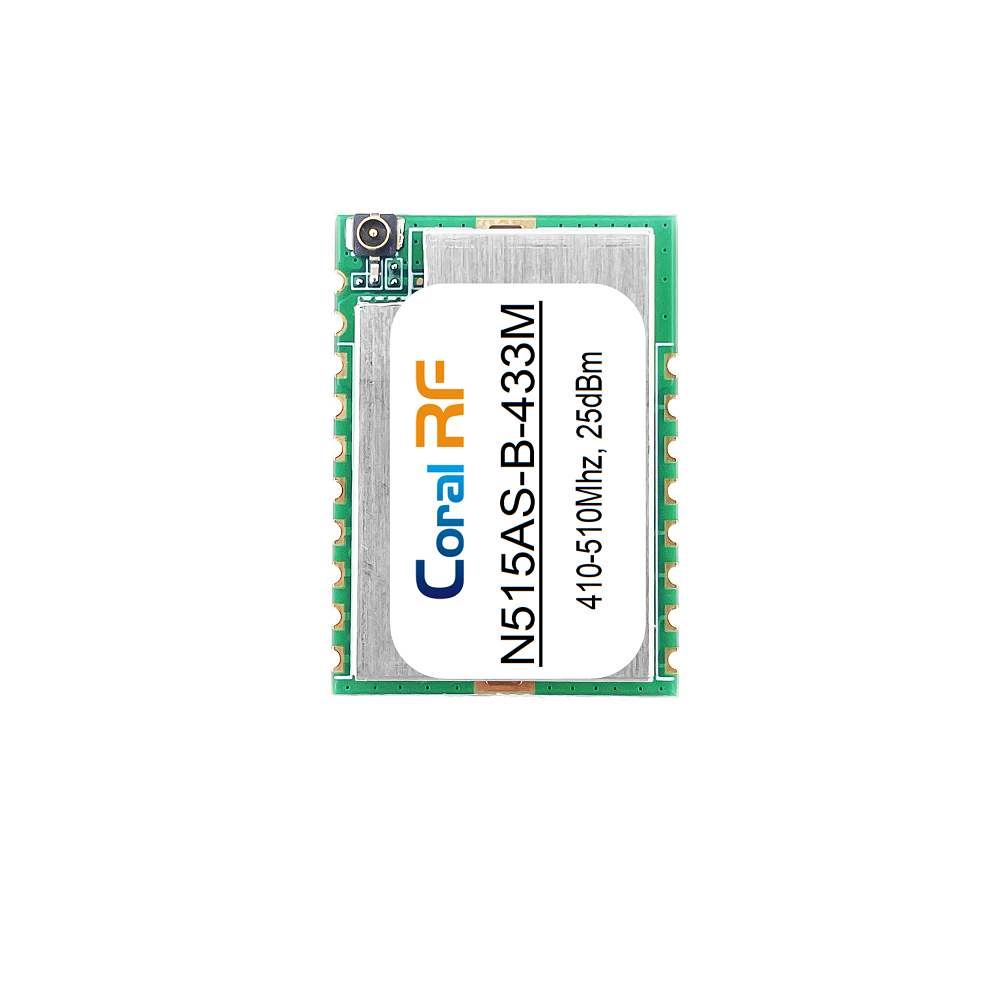

| N515AS-B433 | 433MHz | +26dBm | 贴片 | -30℃ ~ +85℃ |
| N515AS-B868 | 868MHz | +26dBm | 贴片 | -30℃ ~ +85℃ |
| N515AS-B915 | 915MHz | +26dBm | 贴片 | -30℃ ~ +85℃ |
